วิธีทดสอบตัวเก็บประจุโดยใช้มัลติมิเตอร์แบบดิจิตอล – คำแนะนำทีละขั้นตอน

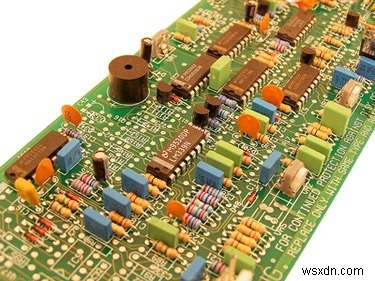

ในภาพคือตัวเก็บประจุด้วยไฟฟ้า (ลักษณะคล้ายเสาตั้ง) และตัวเก็บประจุแบบเซรามิก (สีส้ม ทรงกลม)

ตัวเก็บประจุเป็นส่วนประกอบของวงจรที่รักษาแรงดันไฟฟ้าและกระแสคายประจุภายในเวลาไม่กี่วินาทีเมื่อปิดแหล่งจ่ายแรงดันไฟฟ้า ซึ่งแตกต่างจากตัวต้านทานซึ่งจะสูญเสียแรงดันไฟฟ้าแทบจะทันทีเมื่อเทียบกับตัวเก็บประจุ คุณลักษณะของการกระจายแรงดันไฟฟ้าอย่างช้าๆ นี้เรียกว่า "คุณลักษณะด้านประสิทธิภาพ" ของตัวเก็บประจุ ในภาพจะเห็นตัวเก็บประจุอิเล็กทรอนิกส์ขนาดใหญ่กว่า แต่ตัวเก็บประจุสามารถรวมอยู่ในชิปคอมพิวเตอร์ร่วมกับส่วนประกอบอื่นๆ ได้ อย่าเปิดคอมพิวเตอร์ทันทีหลังจากปิดเครื่อง เนื่องจากคุณอาจใส่แรงดันไฟฟ้าเกินตัวเก็บประจุและทำให้เครื่องไหม้ คอมพิวเตอร์ของคุณจะไม่ทำงาน

ขั้นตอนที่ 1

ติดตั้งเขียงหั่นขนมของคุณโดยให้ด้านยาวหันเข้าหาคุณ ตรวจสอบเขียงหั่นขนมและค้นหาตัวอักษร A ถึง J ที่ด้านบนและตัวเลข 1 ถึง 63 ที่ด้านข้าง วางขั้วต่อแบตเตอรี่ไว้บนแบตเตอรี่

ขั้นตอนที่ 2

ใช้ตัวเก็บประจุด้วยไฟฟ้าที่มีพิกัด 50 โวลต์และมีความจุ 1 ไมโครฟารัด ค้นหาสายดินของตัวเก็บประจุโดยมองหาเครื่องหมาย "-" วางตำแหน่งผู้นำในตำแหน่ง J20 บนเขียงหั่นขนมของคุณ วางสายอีกเส้นไว้ที่ตำแหน่ง J25

ขั้นตอนที่ 3

ตัวต้านทานสำหรับวงจรอย่างง่าย

วัดการสลายตัวของแรงดันไฟฟ้าของตัวเก็บประจุของคุณ วางสายกราวด์สีดำไว้ที่ตำแหน่ง I20 เพื่อสร้างการเชื่อมต่อกับสายคาปาซิเตอร์ใน J20 โปรดทราบว่ามีความต่อเนื่องในแต่ละแถวที่มีหมายเลข รวมถึงแถว 20 ด้วย เปลี่ยนมัลติมิเตอร์ไปที่ VDC 20 (20 โวลต์) นำสายสีดำของมัลติมิเตอร์ไปต่อกับสายดินของตัวเก็บประจุ และสายสีแดงต่อเข้ากับสายอีกข้างของตัวเก็บประจุ ใช้คลิปปากจระเข้หรือจับด้วยมือซ้าย

ขั้นตอนที่ 4

จ่ายแรงดันไฟฟ้าให้กับวงจรโดยใส่สายสีแดงของแบตเตอรี่ไปที่ I20 อ่านค่าแรงดันไฟฟ้าคร่อมตัวเก็บประจุ ซึ่งควรจะอยู่ที่ประมาณ 9 โวลต์ เหลือบมองนาฬิกาของคุณ ถอดสายอ่านของแบตเตอรี่ออกจาก I20 และตรวจสอบการคายประจุของตัวเก็บประจุ สังเกตแรงดันไฟฟ้าที่อยู่เหนือตัวเก็บประจุลดลงเหลือ 0 ในช่วงเวลาแปดถึงเก้าวินาที

ขั้นตอนที่ 5

ตรวจสอบความต่อเนื่องของตัวเก็บประจุ ตั้งมัลติมิเตอร์ไปที่การตั้งค่าการตรวจสอบความต่อเนื่อง แตะสายสีดำไปที่ด้านกราวด์ของตัวเก็บประจุ และสายสีแดงไปแตะอีกด้านหนึ่ง หากมีความต่อเนื่อง (คุณจะได้ยินเสียงบี๊บยาว) ตัวเก็บประจุจะลัดวงจรและควรทิ้งไป

ขั้นตอนที่ 6

ตั้งมัลติมิเตอร์ไปที่ค่าโอห์มสูงสุดแล้วนำไปใช้กับตัวเก็บประจุ สังเกตมิเตอร์เข้าใกล้ 0 โอห์ม แล้วเริ่มเพิ่มขึ้น เก็บตัวเก็บประจุไว้ถ้ามันเป็นไปตามรูปแบบทั่วไปนี้

ขั้นตอนที่ 7

ใช้การทดสอบการเสื่อมของแรงดันไฟฟ้าและการตรวจสอบความต่อเนื่องเป็นการทดสอบเชิงกำหนด และใช้การทดสอบโอห์มเป็นการตรวจสอบคร่าวๆ

ขั้นตอนที่ 8

ทดสอบตัวเก็บประจุด้วยไฟฟ้าตัวที่สองด้วยระดับแรงดันไฟฟ้า 63 โวลต์และความจุ 6.8 ไมโครฟารัด สร้างวงจรอย่างง่ายด้วยตัวต้านทานสองตัว (ความต้านทาน 330 โอห์มแต่ละตัว) ตัวเก็บประจุ และแหล่งจ่ายแรงดันไฟฟ้า วางสายหนึ่งของตัวต้านทาน 1 ใน E63 และอีกสายใน E40 วางสายของตัวต้านทาน 2 ใน D40 และสายที่สองใน C25 วางสายสูงของตัวเก็บประจุใน B25 และกราวด์ (- หรือ 0) ใน B23

ขั้นตอนที่ 9

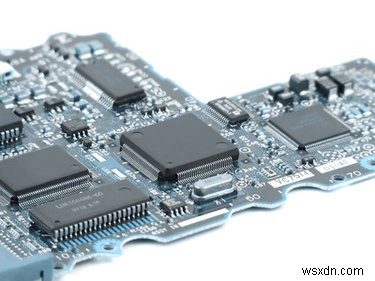

ความจุสามารถออกแบบให้เป็นชิปได้

ใส่สายดินแบตเตอรี่ (สีดำ) ลงใน A23 ใส่ขั้วแบตเตอรี่สีแดงใน C63 ตั้งมัลติมิเตอร์ของคุณเป็น 20V และต่อสายสีแดงเข้ากับสายคาปาซิเตอร์สูง (B25) และสายสีดำไปที่กราวด์ของตัวเก็บประจุ (B23) ถอดแหล่งจ่ายแรงดันไฟฟ้าออกและดูแรงดันไฟฟ้าลดลง คาดว่าจะมีเวลาคายประจุแรงดันไฟฟ้าตั้งแต่หนึ่งนาที 12 วินาทีถึงหนึ่งนาที 17 วินาที

ขั้นตอนที่ 10

โปรดทราบว่าระดับความจุอยู่ภายใน 20 เปอร์เซ็นต์ และมักจะมีการเปลี่ยนแปลงบางอย่าง
