วิธีติดตั้ง VMWare ESXi ใน Hyper-V Virtual Machine

ผมต้องการติดตั้ง VMWare ESXi ใน Hyper-V Virtual Machine ที่รันบน Windows 10 สำหรับ Homelab Stand ของผม Hyper-V และ VMWare ESXi รองรับ Nested Virtualization ดังนั้น Scenario นี้จึงเป็นไปได้ (แม้จะไม่ได้รับการ Support อย่างเป็นทางการ) อย่างไรก็ตาม มีบาง Aspects ของ ESXi Installation บน Hyper-V ที่ควรทราบ

ปัญหา Network Adapter Driver

ไม่มี Drivers สำหรับ Hyper-V Virtual Network Adapters ใน ESXi Image และ NIC นี้ไม่ได้รับการ Support โดย VMware (ไม่ได้รวมอยู่ใน VMware Hardware Compatibility List — HCL) ดังนั้น ก่อน Install VMWare ESXi บน Virtual Machine คุณต้อง Slipstream Driver สำหรับ Hyper-V Network Adapter (net-tulip) เข้าไปใน ESXi Installation Image

Net-tulip เป็น Community DECchip 21140 Ethernet Driver เพื่อรัน ESXi เป็น VM บน Microsoft Hyper-V รองรับ ESXi Versions ทั้งหมดจนถึง ESXi 6.5

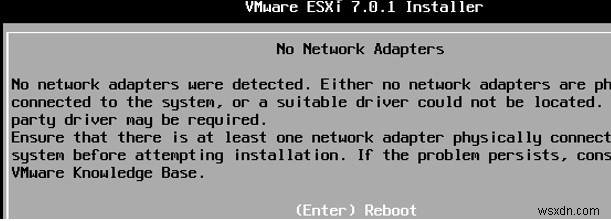

หาก ESXi Installer ไม่พบ Network Adapters มันจะคืน Error ต่อไปนี้และป้องกันไม่ให้คุณดำเนินการติดตั้งต่อ:

No Network Adapters. No network adapters were detected. Either no network adapters are physically connected to the system, or a suitable driver could not be located. A third-party driver may be required.

การเพิ่ม net-tulip Driver เข้า ESXi Image

ติดตั้ง VMWare PowerCLI Module บนคอมพิวเตอร์ของคุณ

คุณสามารถเพิ่ม net-tulip เข้า Image โดยใช้ PowerShell Cmdlets จาก VMware.ImageBuilder Module (Add-EsxSoftwareDepot, Add-EsxSoftwarePackage, Export-EsxImageProfile) ในกรณีนี้ คุณจะต้อง Download ESXi Image และ net-tulip Driver ด้วยตนเอง (https://vibsdepot.v-front.de/depot/bundles/net-tulip-1.1.15-1-offline_bundle.zip)

วิธีที่ง่ายที่สุดคือใช้ ESXi-Customizer-PS Module สำเร็จรูป (เราเคยอธิบายในบทความวิธี Inject Drivers เข้า ESXi Image)

คุณสามารถ Download Latest Version ของ ESXi-Customizer-PS 2.8.1 Module จาก GitHub (https://github.com/VFrontDe/ESXi-Customizer-PS/blob/master/ESXi-Customizer-PS.ps1) Script Version นี้รองรับ VMWare ESXi 7.0 และ 6.7 ปัจจุบัน

แสดงรายการ ESXi Versions ที่พร้อม Download:

.\ESXi-Customizer-PS-v2.8.1.ps1 -sip –ozip

ในกรณีของเรา Download Image หมายเลข 203 (ESXi-6.0.0-20170604001-standard) ใส่ 203 และกด Enter

น่าเสียดายที่ผมไม่สามารถรัน Latest Versions ของ VMWare ESXi 7.0 และ 6.5 ใน Hyper-V ได้ ทุก Current Versions ของ ESXi Block Legacy Hyper-V Virtual Network Adapter ไม่ให้ Load Highest ESXi Version ที่ Boot ถูกต้องกับ Net-tulip Driver คือ ESXi-6.0.0-20170604001 Build 5572656 儘管 ESXi-Customizer-PS 2.8.1 อนุญาตให้ทำงานกับ ESXi 7.0 Image และ Integrate Net-tulip Network Driver เข้าไป Installer ไม่ Load Driver และไม่เห็น Hyper-V Virtual Network Adapter

รอจน Script Download ZIP File พร้อม ESXi Image ไปยัง Current Directory

เพื่อ Integrate net-tulip เข้า ZIP Image และได้ ISO Image ให้รันคำสั่งด้านล่าง:

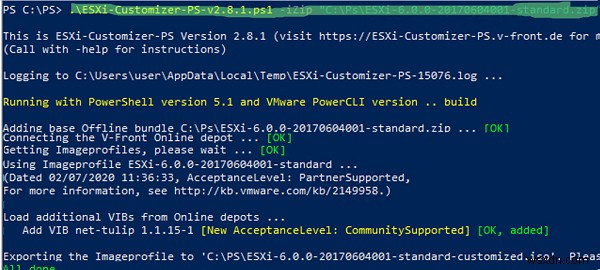

.\ESXi-Customizer-PS-v2.8.1.ps1 -iZip "C:\Ps\ESXi-6.0.0-20170604001-standard.zip" -vft -load net-tulip

This is ESXi-Customizer-PS Version 2.8.1 (visit https://ESXi-Customizer-PS.v-front.de for more information!) (Call with -help for instructions) Logging to C:\Users\user\AppData\Local\Temp\ESXi-Customizer-PS-15076.log ... Running with PowerShell version 5.1 and VMware PowerCLI version .. build Adding base Offline bundle C:\Ps\ESXi-6.0.0-20170604001-standard.zip ... [OK] Connecting the V-Front Online depot ... [OK] Getting Imageprofiles, please wait ... [OK] Using Imageprofile ESXi-6.0.0-20170604001-standard ... (Dated 02/07/2020 11:36:33, AcceptanceLevel: PartnerSupported, For more information, see https://kb.vmware.com/kb/2149958.) Load additional VIBs from Online depots ... Add VIB net-tulip 1.1.15-1 [New AcceptanceLevel: CommunitySupported] [OK, added] Exporting the Imageprofile to 'C:\PS\ESXi-6.0.0-20170604001-standard-customized.iso'. Please be patient ... All done.

ตัวเลือก -vft หมายถึง Latest VIB Driver ต้อง Download จาก V-Front Online Repository

ตอนนี้คุณมี ESXi ISO Installation Image แล้ว จากนั้นสร้าง Virtual Machine ใหม่บน Hyper-V Host ของคุณ ใช้ Settings ต่อไปนี้สำหรับ Hyper-V VM:

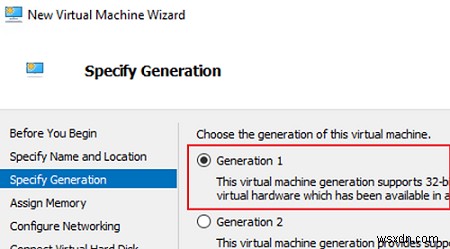

• สร้าง VM Generation 1;

• เพิ่มอย่างน้อย 2 vCPUs สำหรับ VM ของคุณ;

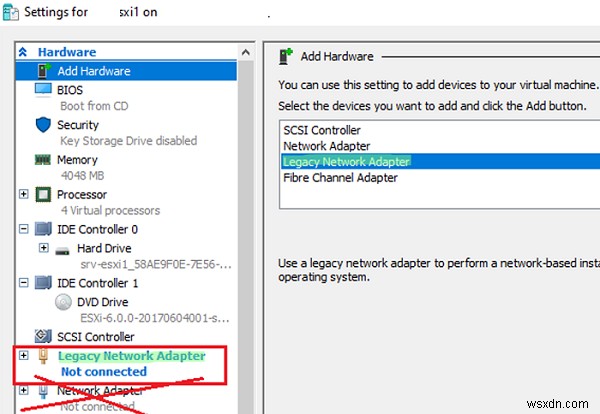

• ลบ Default Network Adapter ใน VM Properties และเพิ่ม Legacy Network Adapter ใหม่;

• อนุญาตให้ใช้ Nested Virtualization Feature สำหรับ VM: Set-VMProcessor -VMName test-esxi1 -ExposeVirtualizationExtensions $true
• Mount ESXi ISO Image ของคุณไปยัง VM

หากคุณพยายาม Boot Virtual Machine จาก ESXi Install Image ของคุณ จะเกิด Error ว่า Video Adapter ไม่เข้ากันได้กับ VMkernel:

Shutting down firmware services… Relocating modules and starting up the kernel…

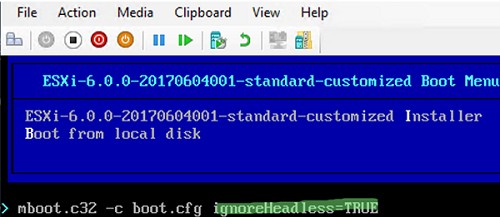

เพื่อข้ามปัญหาและดำเนินการติดตั้ง ESXi ต่อ ให้กด TAB ตอน Boot VM และเพิ่ม Option ต่อไปนี้:

ignoreHeadless=TRUE

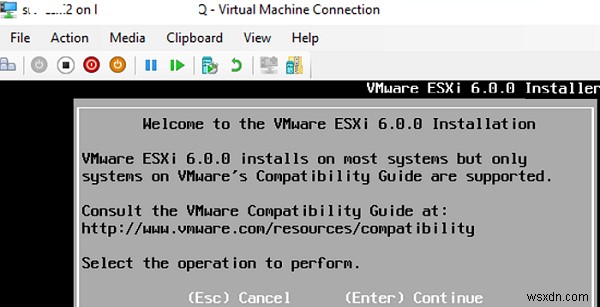

ESXi Installer จะตรวจสอบ Hardware Configuration Detect Network Card และเสนอให้ดำเนินการติดตั้ง ESXi Image บน Virtual Disk ต่อ

จากนั้นทำตาม Prompts ของ VMWare ESXi Installation Wizard (Steps อธิบายรายละเอียดในบทความ How to Install and Configure VMWare Hypervisor?)

หลัง Installation จบ ให้ Restart VM และกด Shift+O เมื่อเลือก ESXi Boot Options ระบุว่า ESXi ต้อง Boot โดยไม่มี Videocard Check ต่อไปนี้ ให้ Type ignoreHeadless=TRUE ท้ายบรรทัดและกด Enter

เพื่อไม่ให้ต้องทำทุกครั้งที่ Boot VM ให้เปลี่ยน ESXi Configuration:

1. หลัง Boot ESXi แล้ว กด F2 และใส่ Root Password;

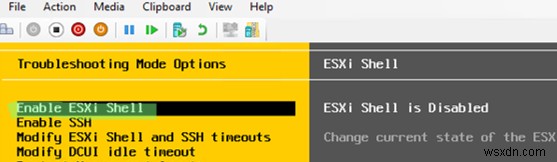

2. เลือก Troubleshooting Options -> Enable ESXi Shell ใน DCUI ESXi;

3. เพื่อเปิด ESXi Console กด Alt+F2;

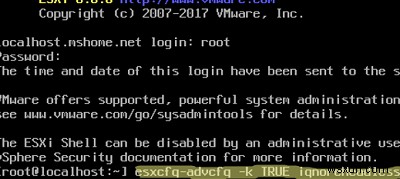

4. รันคำสั่งต่อไปนี้ใน Console Prompt: Esxcfg-advcfg -k TRUE ignoreHeadless


ปิด Console โดยกด ALT+F2 จากนั้นกำหนด Network Settings สำหรับ ESXi Host ใน DCUI และ Restart VM ตรวจสอบว่า ESXi สามารถ Boot ถูกต้องและคุณสามารถเชื่อมต่อมันได้โดยใช้ vSphere Web Client

ดังนั้น เราได้แสดงวิธีรัน ESXi ใน Hyper-V Virtual Machine แล้ว อย่างไรก็ตาม Configuration นี้ไม่ได้รับ Support อย่างเป็นทางการ แต่จะช่วยให้คุณทำงานกับ Earlier VMWare ESXi Versions ใน Sandbox บน Home Computer ที่รัน Windows 10 ได้
