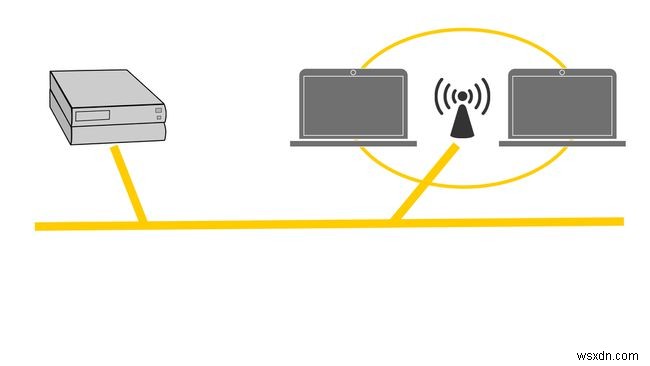

Network Topology (โครงสร้างเครือข่าย) หมายถึงรูปแบบการเชื่อมต่อทางกายภาพของอุปกรณ์ในเครือข่าย 6 รูปแบบพื้นฐาน:
- Bus
- Ring
- Star
- Mesh
- Tree
- Wireless
เครือข่ายซับซ้อน สร้างแบบ Hybrid ผสมผสาน 2 รูปแบบขึ้นไปได้
1. Bus Topology
อุปกรณ์ทุกตัวต่อสายสัญญาณร่วมกัน (Backbone) ใช้ในเครือข่ายเล็ก
- ข้อดี: ต้นทุนต่ำ ติดตั้งง่าย
- ข้อเสีย: สายหลักเสีย = ทั้งเครือข่ายหยุดทำงาน, ความยาวสายจำกัด, ช้ากว่า Ring
2. Ring Topology
อุปกรณ์แต่ละตัวต่อกับ 2 ตัวข้างเคียง ตัวสุดท้ายต่อกลับตัวแรก วงจรปิด ข้อมูลไหลทิศทางเดียว (CW/CCW)
- เครือข่ายใหญ่ต้องใช้ Repeater
- สายเสียหรืออุปกรณ์เสีย 1 ตัว = ทั้งเครือข่ายล้ม
- ข้อดี: เร็วกว่า Bus
- ข้อเสีย: Troubleshoot ยาก
3. Star Topology
ใช้ Hub/Switch กลาง ทุกอุปกรณ์ต่อตรงเข้ากลาง พบบ่อยในบ้าน
- ประสิทธิภาพขึ้นอยู่กับ Hub
- Hub เสีย = ทั้งเครือข่ายล้ม
- ข้อดี: ติดตั้ง/แก้ไขง่าย อุปกรณ์ตัวอื่นไม่ได้รับผลกระทบถ้าตัวหนึ่งเสีย
- ข้อเสีย: ต้นทุนสูงกว่า Bus/Ring
4. Mesh Topology
มีเส้นทางสื่อสารสำรอง (Redundant Paths)
- Full Mesh: ทุกตัวต่อกับทุกตัว
- Partial Mesh: บางตัวต่อทุกตัว บางตัวต่อแค่บางตัว
- ข้อดี: แข็งแกร่ง (Robust) Troubleshoot ง่าย
- ข้อเสีย: ติดตั้ง/ตั้งค่ายากกว่า Star/Ring/Bus
5. Tree Topology
ผสม Star + Bus แบบ Hierarchy (ลำดับชั้น) อย่างน้อย 3 ระดับ อุปกรณ์ระดับล่างต่อขึ้นไปหาทางระดับบน จนถึง Main Hub กลาง
- เหมาะองค์กรที่มี Workstation แยกกลุ่ม
- ข้อดี: จัดการ/แก้ไขง่าย ขยายได้ (Scalable)
- ข้อเสีย: ต้นทุนค่อนข้างสูง Hub กลางเสีย = ทั้งระบบล้ม
6. Wireless Topology
ช้ากว่า Wired แต่จำเป็นสำหรับ Laptop/Mobile มักเพิ่ม Wireless Access Point เข้าไปในเครือข่าย Wired มีประเด็น Security ที่ต้องจัดการ
