คู่มือการติดตั้งแจ็คโทรศัพท์ด้วยตนเอง

การติดตั้งแจ็คโทรศัพท์เป็นหนึ่งในงานเดินสายพื้นฐานไม่กี่อย่างที่เจ้าของบ้านส่วนใหญ่สามารถทำได้ แอปพลิเคชันระบบอัตโนมัติในบ้านอาจรวมถึงการติดตั้งส่วนขยายโทรศัพท์ในห้องเพิ่มเติมหรือการติดตั้งสายโทรศัพท์สายที่สองในบ้าน

ผู้คลั่งไคล้ระบบอัตโนมัติมองหาวิธีที่จะทำให้บ้านของพวกเขาสะดวกยิ่งขึ้นอย่างต่อเนื่อง และการติดตั้งโทรศัพท์เพิ่มเติมเป็นวิธีหนึ่งที่พวกเขาทำ

ก่อนเริ่มต้น ให้ทำแผนที่ว่าแจ็คโทรศัพท์ควรอยู่ที่ใดในบ้าน พิจารณาว่าโต๊ะหรือโต๊ะนั่งที่ใดเพื่อหลีกเลี่ยงไม่ให้สายไฟเกินขีดจำกัดหรือห้อยระหว่างโต๊ะ

ประเภทของการเดินสายโทรศัพท์บ้าน

โดยทั่วไปแล้ว สายโทรศัพท์มาในสายสี่เกลียว แม้ว่าสายหกเกลียวและสายแปดเกลียวจะไม่ใช่เรื่องแปลก ประเภทเกลียวต่างๆ เรียกว่า สองคู่ สามคู่ และสี่คู่

สายโทรศัพท์สี่สายแบบธรรมดา ปกติแล้วจะใช้สายสี่สีในสีแดง สีเขียว สีดำ และสีเหลือง สีเหล่านี้เป็นมาตรฐานอุตสาหกรรม

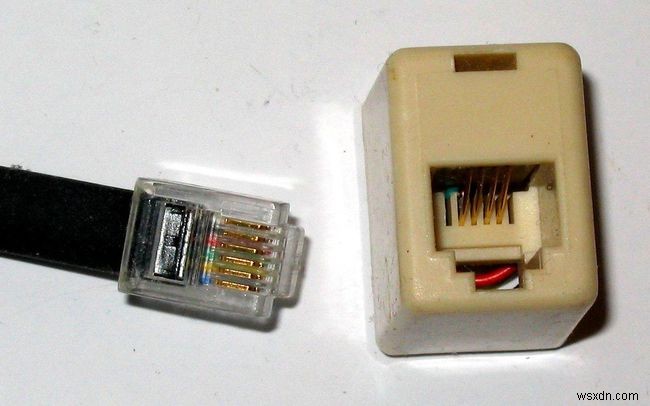

แม้ว่าโทรศัพท์ส่วนใหญ่จะใช้คอนเน็กเตอร์หน้าสัมผัสสี่หรือหกตัว แต่โทรศัพท์มาตรฐานจะใช้สายไฟเพียงสองเส้นเท่านั้น โทรศัพท์สายเดียวได้รับการออกแบบให้ใช้หน้าสัมผัสกลางสองตัวในช่องเสียบโทรศัพท์

บนขั้วต่อสี่หน้าสัมผัส หน้าสัมผัสสองหน้าภายนอกจะไม่ถูกใช้ และบนขั้วต่อหกหน้าสัมผัส หน้าสัมผัสสี่หน้าภายนอกจะไม่ถูกใช้ สถาปัตยกรรมนี้สำคัญที่ต้องรู้เมื่อเดินสายแจ็คโทรศัพท์

การติดตั้งสายโทรศัพท์สายเดียวหรือสายแรก

ไม่ว่าคุณจะติดตั้งตัวยึดพื้นผิวแบบโมดูลาร์หรือแจ็คแบบฝัง การเดินสายไฟก็เหมือนกัน:

1. ถอดฝาครอบด้านหน้าออก ด้านในของขั้วต่อต่อกับสกรูขั้วต่อสี่ตัว สายไฟควรเป็นสีแดง เขียว ดำ และเหลือง

2. ต่อสายโทรศัพท์ร้อน (สีแดงและสีเขียว) เข้ากับขั้วด้วยสายสีแดงและสีเขียว

แม้ว่าโดยทั่วไปแล้วจะใช้สีแดงและสีเขียวสำหรับสายโทรศัพท์ที่ร้อนแรง แต่บ้านเก่าหรือมีสายไม่ถูกต้องอาจมีสีอื่น ๆ ในการใช้งาน เพื่อให้แน่ใจว่าคุณมีสายไฟที่ถูกต้อง ให้ใช้เครื่องทดสอบสายโทรศัพท์เพื่อตรวจสอบว่าสายไฟร้อนหรือไม่ อีกวิธีง่ายๆ ในการตรวจสอบสายไฟคือการต่อสายไฟเข้ากับขั้ว เสียบโทรศัพท์เข้ากับเครื่องเช็ค และฟังเสียงสัญญาณโทรศัพท์

การติดตั้งสายโทรศัพท์สำรอง

บ้านส่วนใหญ่มีสายสำหรับโทรศัพท์สองสาย แม้ว่าจะมีการใช้งานเพียงสายเดียวก็ตาม เป็นเรื่องปกติเมื่อสั่งโทรศัพท์สายที่สองให้บริษัทโทรศัพท์เปิดใช้งานสายที่สองจากระยะไกลโดยที่ไม่เคยมาที่บ้านของคุณเลย เมื่อทำเช่นนี้ พวกเขากำลังเปิดคู่ที่สองของคุณ (สายสีดำและสีเหลือง)

ผู้ติดต่อภายนอกในตัวเชื่อมต่อโทรศัพท์บรรทัดเดียวจะไม่ถูกใช้ โทรศัพท์สองสายมักจะใช้คู่คอนแทคภายนอกนี้เพื่อไม่ให้มีการเดินสายเพิ่มเติม (หากคุณมีสายสีดำและสีเหลืองเชื่อมต่ออยู่ภายในแจ็ค)

หากคุณวางแผนที่จะใช้โทรศัพท์สายเดียวสำหรับสายที่สอง คุณต้องติดตั้งแจ็คโทรศัพท์ที่ดัดแปลง:

1. ถอดฝาครอบด้านหน้าของแจ็คโทรศัพท์ออก แล้วต่อสายสีเหลืองและสีดำเข้ากับขั้วสีแดงและสีเขียว ขั้นตอนนี้จะข้ามสายโทรศัพท์สายที่สองไปยังหน้าสัมผัสขั้วต่อตรงกลาง คุณจึงใช้โทรศัพท์บรรทัดเดียวแบบมาตรฐานได้

2. หากคุณประสบปัญหา ให้ใช้เครื่องมือทดสอบสายโทรศัพท์เพื่อให้แน่ใจว่าบรรทัดที่ 2 ใหม่ทำงานอยู่
