โดย เจสตีน ยง บน 26 ธันวาคม 2020
เมื่อรับสายจากลูกค้า ฉันได้ไปที่ไซต์ของเขาเพื่อแก้ไขปัญหาที่ระบุไว้ข้างต้น

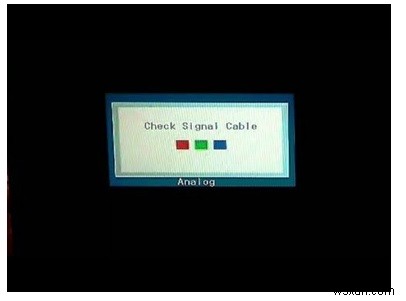

ฉันเปิดพีซีและมอนิเตอร์ ฉันได้ยินเสียงบี๊บการบูตหนึ่งครั้ง และไฟ LED สีเขียว (ไฟแสดงสถานะ) ติดสว่าง, ไฟ LED สีแดง (HDD) กะพริบ แต่ไฟแสดงการทำงานของจอภาพเปิดเป็นสีน้ำเงินและเปลี่ยนเป็นสีส้มทันทีและเกิดข้อผิดพลาดบนหน้าจอ “ตรวจสอบสายสัญญาณ”
นั่นหมายความว่า Monitor ไม่รับสัญญาณจาก CPU เนื่องจากบอร์ดลอจิกจอภาพนี้ทำให้หน้าจออยู่ในโหมดสแตนด์บาย
กระบวนการนี้เป็นการยืนยันว่าหน่วยประมวลผลไม่มีปัญหากับสายแสดงผล VGA หรือตัวจอภาพ
วินิจฉัยเพิ่มเติม ฉันถือสายจอแสดงผลเพื่อถอดออก และกดกลับทันที ฉันได้ภาพหน้าจอเดสก์ท็อปบนจอภาพ ฉันคิดว่าเป็นเพียงการเชื่อมต่อที่หลวม ลูกค้าวางจอภาพไว้บนโต๊ะพับ เลยนำกลับมาวางไว้ใต้กล่อง ฉันถือ CPU ไว้ และเกิดข้อผิดพลาดเล็กน้อยบนหน้าจอมอนิเตอร์ ฉันคิดว่ามันหลวมอีกแล้ว ฉันเลยติดตั้งสายเคเบิลใหม่ และจอแสดงผลก็ปรากฏขึ้นแล้วก็ดับอีกครั้ง

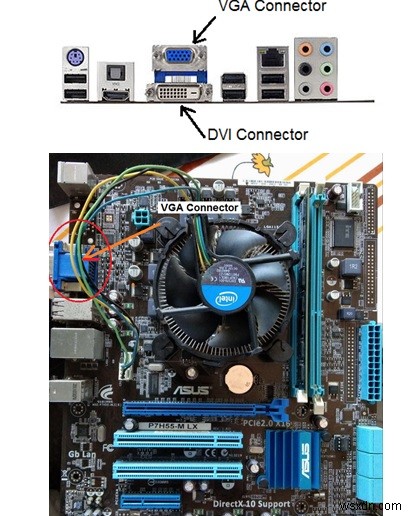

ครั้งนี้ผมจับขั้วต่อเข้ากับพอร์ต VGA ของเมนบอร์ดในเครื่อง PC และแค่เจาะสายอย่างเดียว แต่ไม่มีผลกับหน้าจอ แสดงว่าสายไม่ขาดหรือเสียหาย ตอนนี้ฉันเคลื่อนไหวเพียงเล็กน้อยโดยจับขั้วต่อสายเคเบิลไว้ และปัญหาเกิดขึ้นซ้ำกับการเคลื่อนไหวบนพอร์ต VGA ของเมนบอร์ด

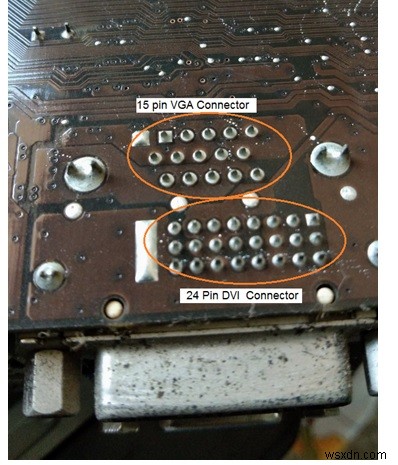

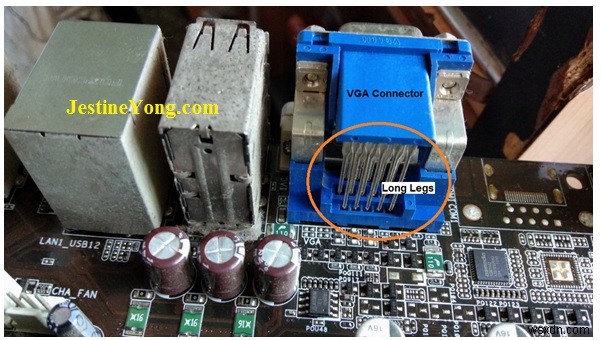

ตอนนี้ฉันปิดพีซีแล้ว การตรวจสอบเพิ่มเติมฉันพบว่าพอร์ต VGA กลับไปกลับมาในขณะที่กดนั่นหมายความว่าปัญหาอยู่ที่เมนบอร์ด สำหรับการทดสอบเพิ่มเติม ฉันถอดเมนบอร์ดออกจากเคสพีซี และตรวจสอบขั้วต่อ VGA ของเมนบอร์ด ดูเหมือนว่าจะไม่มีปัญหาใดๆ ที่พบความเสียหายทางกายภาพ ตอนนี้ตรวจสอบจากด้านบัดกรีแล้ว ไม่มีร่องรอยของการบัดกรีแห้ง กดขั้วต่ออีกครั้งแต่ยังเคลื่อนไหวได้อาจเป็นเพราะมีขายาวและให้ความรู้สึกเหมือนสปริง
แต่ฉันแน่ใจว่าจอแสดงผลมาหลังจากการเคลื่อนไหวของตัวเชื่อมต่อนี้ จากประสบการณ์ที่ผ่านมาของฉันกับบอร์ดประเภทนี้ ฉันสรุปได้ว่ามีบัดกรีแบบแห้งอยู่บริเวณขั้วต่อนี้ สิ่งนี้คุณไม่สามารถค้นพบได้แม้จะอยู่ใต้กล้องจุลทรรศน์ก็ตาม เนื่องจากเมนบอร์ดประเภทนี้ผลิตขึ้นบน PCB หลายชั้น ดังนั้นทั้งด้านบนและด้านล่างจะไม่แสดงสัญญาณของการบัดกรีแบบแห้ง แต่อาจมีการบัดกรีแบบแห้งระหว่างข้อต่อสองชั้น

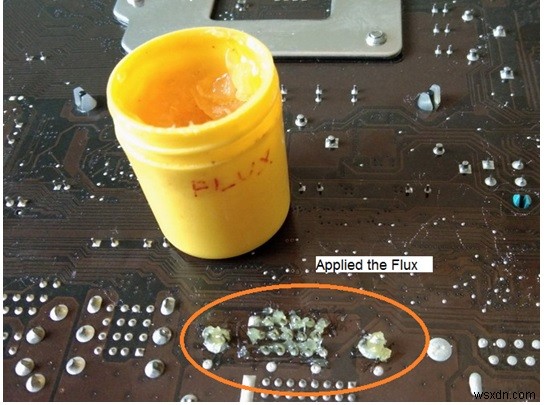

ก่อนที่จะรีทัชบัดกรีให้ใช้ฟลักซ์ เนื่องจากความร้อนสูงเกินไปบนบอร์ดอาจทำให้รอยบางๆ บน PCB ใต้ขั้วต่อเสียหายได้

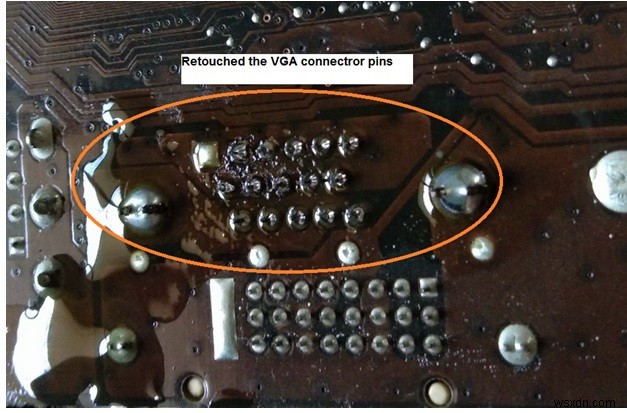

หลังจากทำความสะอาดด้วย IPA ฉันได้ประกอบพีซีอีกครั้งสำหรับการทดสอบ และคราวนี้ฉันได้กดสวิตช์เปิดปิดและหน้าจอมอนิเตอร์ที่แสดงกระบวนการบูต ตอนนี้ขั้นตอนการทดสอบก่อนหน้านี้ทั้งหมด ฉันได้ทำซ้ำเพื่อยืนยันโดยการเขย่าสายเคเบิลและขั้วต่อ VGA แต่คราวนี้ไม่มีสัญญาณสูญหาย
ดังที่ได้กล่าวไปแล้วข้างต้น ลูกค้าที่มีโต๊ะพับจะย้ายจอภาพทุกวันในกล่องด้านข้างไปยังโต๊ะด้านนอก และอาจขั้วต่ออาจเสียหายเนื่องจากสายเคเบิลถูกดึงด้วยแรง และทำให้ขั้วต่อเมนบอร์ดเสียหาย
บทความนี้จัดทำขึ้นสำหรับคุณโดย Yogesh Panchal ซึ่งทำงานเป็นวิศวกรฮาร์ดแวร์คอมพิวเตอร์ในมุมไบ ประเทศอินเดีย
