หากคุณกำลังซ่อมเมนบอร์ดรุ่นเดียวกันหลายรุ่น มีวิธีแก้ไขปัญหามากมายหลายวิธี วิธีหนึ่งคือการเปิดเครื่องและวัดแรงดันไฟฟ้ากระแสตรงที่จุดต่างๆ ของเมนบอร์ด คุณต้องทำเครื่องหมายแรงดันไฟฟ้าเหมือนภาพด้านล่าง:

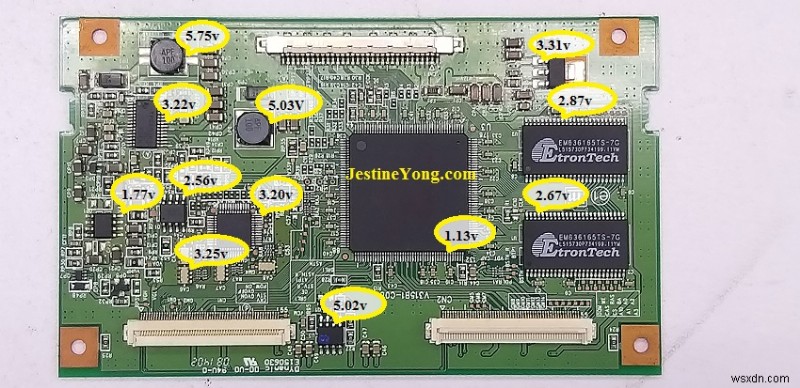

ตัวอย่างทั่วไปของแรงดันไฟฟ้ากระแสตรงที่ทำเครื่องหมายไว้บนจุดทดสอบต่างๆ บนบอร์ด Tcon ของทีวี
ข้อดี
1) เมื่อคุณเข้าใจประเด็นสำคัญของเมนบอร์ดแล้ว คุณสามารถเปรียบเทียบกับบอร์ดที่กำลังทดสอบได้ หากคุณพบจุดใดๆ ที่แตกต่างจากค่าที่คุณทำเครื่องหมายไว้ คุณสามารถเริ่มแก้ไขปัญหาในพื้นที่ที่น่าสงสัยนั้น แทนที่จะแก้ไขปัญหาทั้งเมนบอร์ดซึ่งใช้เวลานานมาก
2) ช่วยประหยัดเวลาในการแก้ไขปัญหาได้มาก เพราะตอนนี้คุณก็รู้แล้วว่าควรทดสอบที่ใดและแรงดันไฟฟ้า DC เท่าใดที่คาดหวังจากจุดที่คุณทำเครื่องหมายไว้
3) คุณจะสามารถเรียนรู้ทักษะการทำเครื่องหมายแรงดันไฟฟ้ากระแสตรงที่จุดทดสอบต่างๆ และนำไปใช้กับเมนบอร์ดประเภทอื่นได้อย่างมั่นใจมากขึ้น
ข้อเสีย
1) หากคุณไม่ได้ทำงานให้กับบริษัทที่จำหน่ายอุปกรณ์เดียวกัน ก็ไม่คุ้มค่าที่จะลดระดับแรงดันไฟฟ้าลง เนื่องจากมีเมนบอร์ดประเภทต่างๆ หลายพันรายการในตลาด และไม่มีทางที่คุณจะทำเครื่องหมายเมนบอร์ดทั้งหมดได้
2) ต้องใช้เวลาในการวัดและทำเครื่องหมายแรงดันไฟฟ้าที่สำคัญทั้งหมด
3) ในระหว่างการวัดจุดต่างๆ เริ่มต้น ถ้าคุณไม่ระวังเพียงพอ คุณอาจลัดวงจรขาวัดทดสอบของคุณไปยังพินที่อยู่ติดกันของ IC และส่วนประกอบอื่นๆ ในวงจร
4) คุณอาจต้องใช้เวลาในการทำความเข้าใจฟังก์ชันของวงจรที่คุณกำลังวัด เนื่องจากเราไม่สามารถวางหัววัดทดสอบไว้ที่จุดใดก็ได้ที่ต้องการ ที่แย่ที่สุด หากบริษัทผู้จัดจำหน่ายที่คุณทำงานให้ไม่มีแผนผังใดๆ เลยสำหรับอุปกรณ์หรืออุปกรณ์นั้นๆ
5) วงจรบางวงจรที่ผิดพลาดอาจยังแสดงแรงดันไฟฟ้ากระแสตรงที่ดีในบางจุด ดังนั้นคุณจะไม่สามารถระบุตำแหน่งจุดของปัญหาได้อย่างแม่นยำ
สรุป- หากคุณมีความรู้เกี่ยวกับทฤษฎีอิเล็กทรอนิกส์และมีเวลาเพิ่มเติม คุณสามารถทำการวัดนอกเหนือจากจุดทดสอบแรงดันไฟฟ้ากระแสตรงได้ ซึ่งหมายความว่า นอกจากแรงดันไฟฟ้ากระแสตรงแล้ว คุณสามารถวัดความถี่ สัญญาณดิจิตอล รูปคลื่นที่บันทึกไว้ และอื่นๆ ได้ ยิ่งคุณสามารถวัดสัญญาณที่แตกต่างกันบนจุดต่างๆ บนเมนบอร์ดได้มากเท่าไร คุณก็จะระบุจุดบกพร่องได้เร็วยิ่งขึ้นเท่านั้น คุณยังสามารถใช้อุปกรณ์ทดสอบพิเศษเพื่อเปรียบเทียบลายเซ็นระหว่างเมนบอร์ดที่ดีและไม่ดีได้ วิธีจุดทดสอบที่คุณชื่นชอบคืออะไร? หรือคุณมีวิธีพิเศษอื่นในการแก้ปัญหาเมนบอร์ดหรือไม่? กรุณาโพสต์ความคิดเห็นของคุณด้านล่างที่เกี่ยวข้องกับหัวข้อนี้ ขอบคุณ!
