วิธีเพิ่ม NIC ที่ 2 ให้ vCenter Server Appliance (VCSA)

โดยค่าเริ่มต้น vCenter Server Appliance (VCSA) มาพร้อม vNIC ที่ถูกกำหนดค่าไว้เพียงตัวเดียว อย่างไรก็ตาม มีสถานการณ์ที่ VMWare vCenter Server ต้องเชื่อมต่อกับเครือข่ายต่างๆ (VLAN) เช่น เครือข่ายที่แยกออก, Backup หรือ Replication Network มาพิจารณาวิธีเพิ่มและกำหนดค่าการ์ดเครือข่าย vNIC เพิ่มเติมใน VCSA

ต้องทราบว่าการเพิ่ม vNIC ที่ 2 ใน vCenter Appliance 5.5 และ 6.0 แตกต่างกันเล็กน้อย

การเพิ่ม Network Card (NIC) ที่ 2 ใน vCenter Appliance 5.5

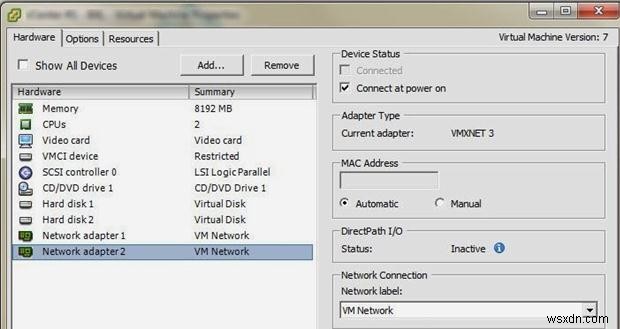

วิธีง่ายที่สุดในการกำหนดค่าพารามิเตอร์เครือข่ายของ VMWare vCenter Appliance 5.5 คือใช้ Web Interface แต่ Interface นี้ถูกตัดแต่งมากและไม่เหมาะกับสถานการณ์ที่ซับซ้อน โดยเฉพาะ อนุญาตให้กำหนดค่า Network Card เพียงตัวเดียวกับที่อยู่ IPv4 มาเพิ่ม Network Card ที่ 2 ให้กับ VM ของ VCSA โดยใช้ Interface ของ vSphere Client และวางไว้ใน Virtual Network ที่มี VLAN เฉพาะ

กลับไปที่ Web Interface ของ vCenter Appliance ตามที่เห็น Network Card เพิ่มเติมไม่ได้ปรากฏ และไม่มีปุ่มเพื่อเพิ่มหรือกำหนดค่ามัน

เพื่อกำหนดค่าที่อยู่ IP ของ Network Card ที่ 2 จะต้องเชื่อมต่อกับ Console ของ VM VCSA เป็น root

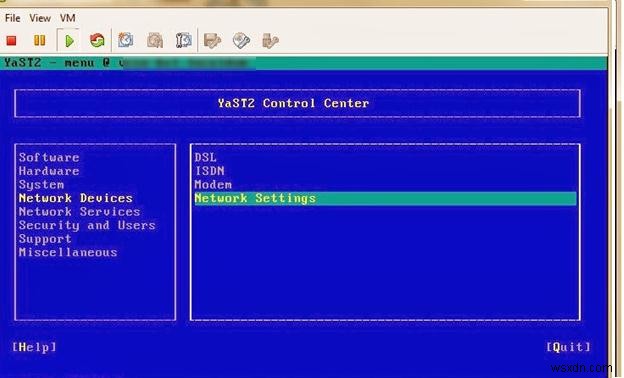

ไปที่โฟลเดอร์ /inst-sys ซึ่งต้องเริ่ม YaST2 (Yet Another Setup Tool) ไปที่ Network Devices → Network Settings

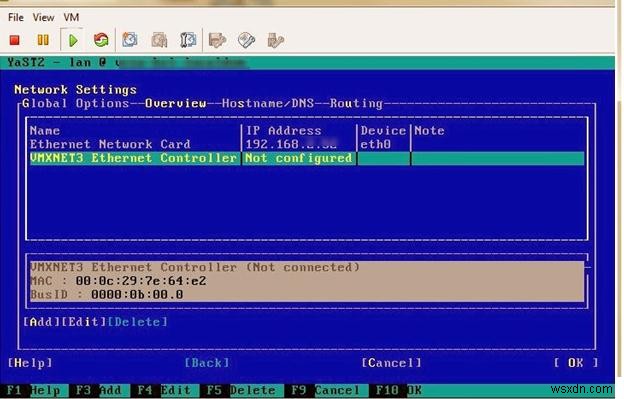

จะเห็น Network Card ที่มีสถานะ 'Not configured' ในรายการ

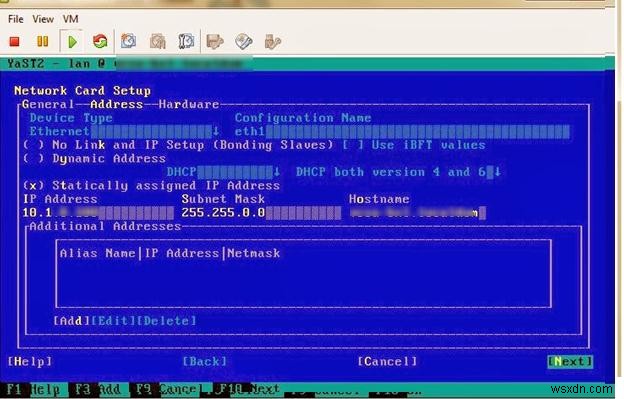

ตั้งค่าที่อยู่ IP แบบ Static สำหรับ Interface ใหม่ ใส่ IP Address, Subnet Mask และชื่อโฮสต์ในฟิลด์ที่ตรงกัน และกด F10

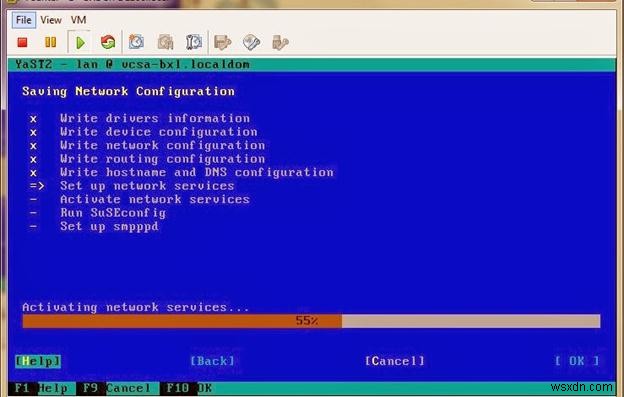

เพื่อบันทึกการเปลี่ยนแปลง กด F10 อีกครั้ง รอจนกว่าการตั้งค่าเครือข่ายจะถูกนำไปใช้

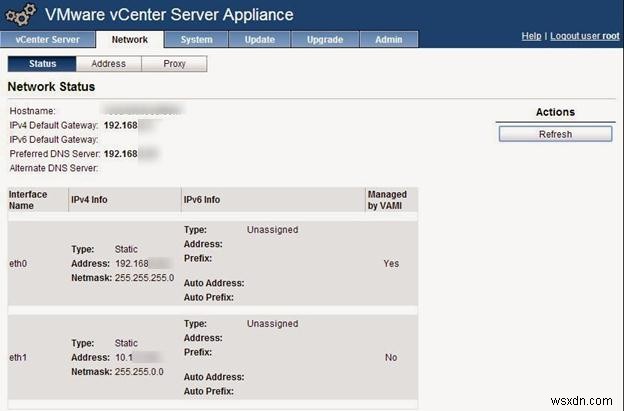

กลับไปที่ Console ของ VCSA ตรวจสอบว่า Interface eth1 พร้อมการตั้งค่า IP ที่ระบุปรากฏในแท็บ Network

หากจำเป็น สามารถกำหนดค่าของ vNICs ทั้งสองในแท็บ Address

การเพิ่ม NIC ที่ 2 ใน vCenter Appliance 6.0

ใน VCSA 6.0 Update 1 การเพิ่ม Network Card อีกตัวกลายเป็นง่ายขึ้น สามารถกำหนดค่าได้โดยตรงใน VMware Appliance Management Interface (VAMI)

1. ขั้นแรก เหมือนเดิม เพิ่ม Network Card ใหม่ในการตั้งค่าของ VM VCSA เลือก Network และ VLAN ที่จำเป็น
2. เปิด Web Interface ของ VCSA Appliance (https://IP_Address_VCSA:5480)
3. ในแผงด้านซ้าย ไปที่แท็บ Networking Network Card ใหม่ nic1 จะปรากฏในรายการ Networking Interfaces

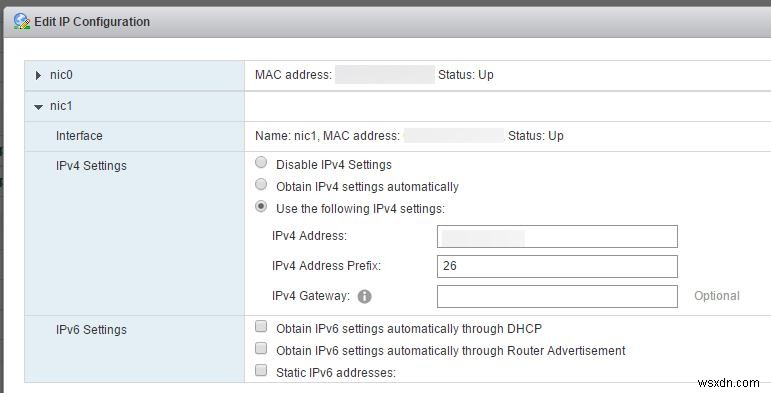

4. คลิก Edit และกำหนดค่าที่อยู่ IP ของ Network Card ใหม่ nic1 ในหน้าต่างที่ปรากฏ

เคล็ดลับ: จำไว้ว่า Subnet Mask ระบุในรูปแบบ /xx (เช่น 255.255.255.192 → 26) และจะไม่สามารถตั้งค่า Default Gateway สำหรับ Network Card เพิ่มเติมได้

ด้วยวิธีเดียวกัน สามารถเพิ่มและกำหนดค่า Network Card ที่ 3 และมากกว่าใน VCSA ได้
