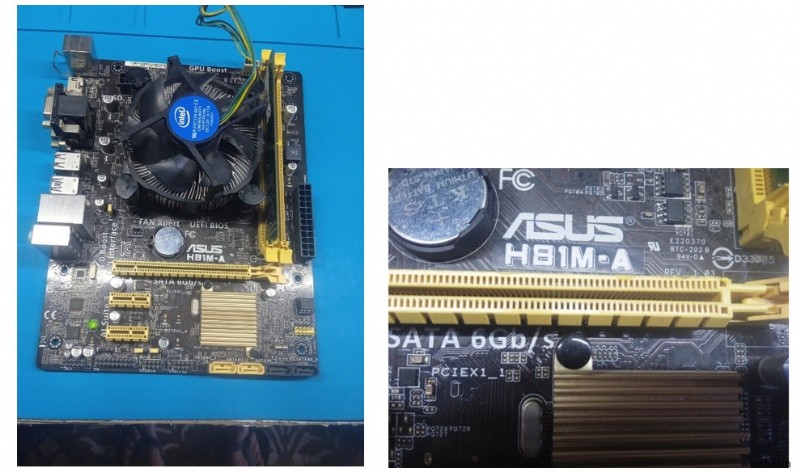

เมนบอร์ด ASUS H81M-A Rev.:1.03 เจนเนอเรชั่น 4 นี้ถูกนำมาที่เวิร์กชอปเนื่องจากเครื่องปิดสนิท
ก่อนอื่น มุมมองกระดานของ Mobo นี้เปิดอยู่ และเริ่มการซ่อมแซม เชื่อมต่อ SMPS ที่จ่ายไฟแล้วและมี +5VSB (สแตนด์บาย) อยู่ ในแผนภาพนี้ +5VSB เหล่านี้ให้มาสำหรับ SMPS

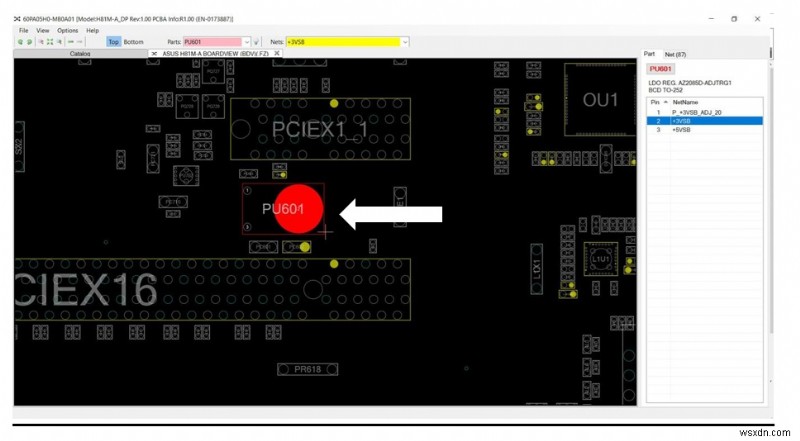

ขั้นตอนต่อไปคือการตรวจสอบ +3VSB ซึ่งสร้างโดย LDO REG AZ2085D, PU601 ในแผนภาพ

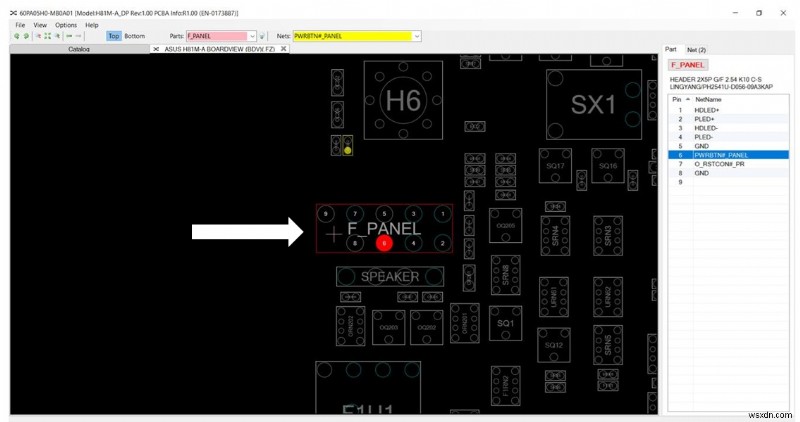

จนถึงขณะนี้ แรงดันไฟฟ้านี้มีอยู่ ดีมาก แต่เมื่อ Mobo ถูกเปิดโดยการกระโดดพิน 6 และ 8 ของ F_Panel มันสตาร์ทในลักษณะ bucle แน่นอนว่ามันเป็นสัญญาณที่ไม่ดี
จะต้องทดสอบ v-out ของแหล่งจ่ายไฟที่แตกต่างกันตามลำดับ อย่างแรกคือ RAM มี 1.5v พาวเวอร์ซัพพลายถัดไปที่ควรคำนึงถึงคือ N-MOSFET PH7730DL (P701) และเกิดพฤติกรรมแปลกๆ ขึ้นที่นี่ มาวิเคราะห์รูปภาพถัดไปกัน

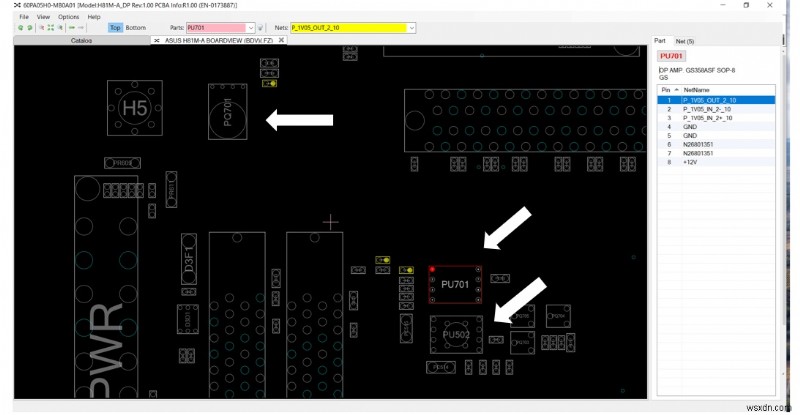

ในเดรนของ PQ701 +1.5VDUAL ที่จ่ายโดย PU502 LIN REG มี RT9045GSP อยู่ จนถึงตอนนี้ทุกอย่างเรียบร้อยดี แต่ MOSFET นี้ไม่มี v-out ในพินแหล่งที่มา (พิน 1; 2 และ 3) จากการวิเคราะห์วงจร เกิดข้อผิดพลาดร้ายแรง ประตูไม่มีโพลาไรเซชัน

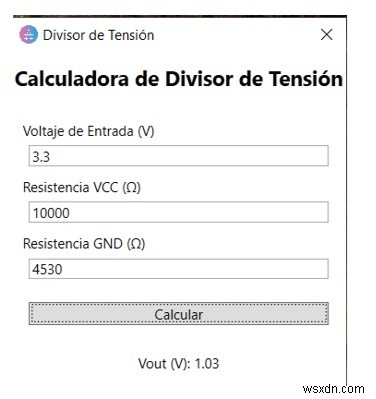

แรงดันไฟฟ้านี้ควรจ่ายโดย PU701, OP AMP GS358ASF ที่ขา 3 ของ IC ตัวนี้มีไฟ 1.04v (ดังรูปถัดไป) แต่ไม่มีแรงดันไฟที่ขา 2

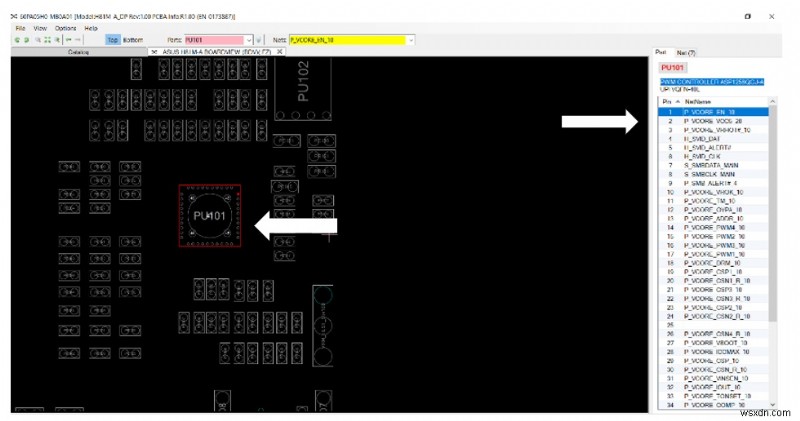

ไอซีนี้ทำหน้าที่เป็นตัวเปรียบเทียบ แต่มันก็ไม่ได้ทำงานแบบนี้ เลยเปลี่ยนไอซีตัวใหม่ ตอนนี้ mobo เริ่มทำงานและ PCH จ่ายไฟ 1.05v แต่ระบบปิดและไม่มีปุ่มเปิดปิด ช่วงนี้เกิดพฤติกรรมใหม่ ถึงเวลาเช็ค PWM CONTROLLER ASP1258QGJ-A (PU101)

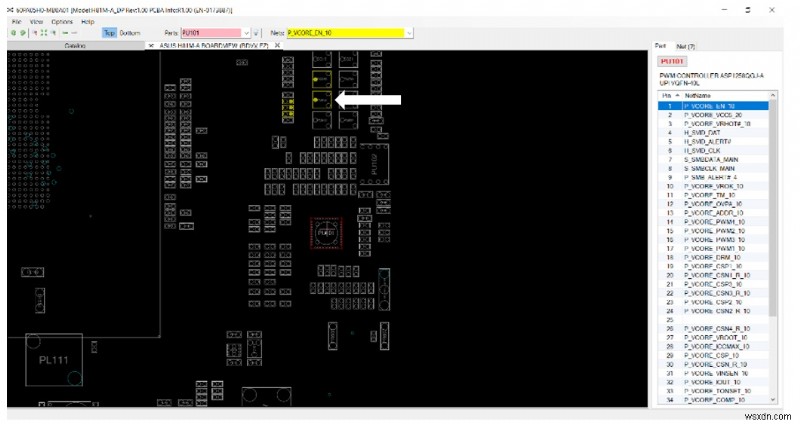

ในพิน 2 (P_VCORE_VCC5_20) ของ IC นี้มี +5v แต่ในพิน 1 (P_VCORE_EN_10) ไม่มีแรงดันไฟฟ้า จากการวิเคราะห์วงจรพบว่ามีทรานซิสเตอร์อยู่ในสภาวะที่ไม่ดี เปิดสวิตช์ไม่ถูกจังหวะและดำเนินการ +3.3v ของการเปิดใช้งาน GND
ทรานซิสเตอร์นี้คือ PQ802 ในแผนภาพ:NPN METR3904-G มันเปลี่ยนไปและทุกอย่างก็เข้าสู่ภาวะปกติตามปกติ

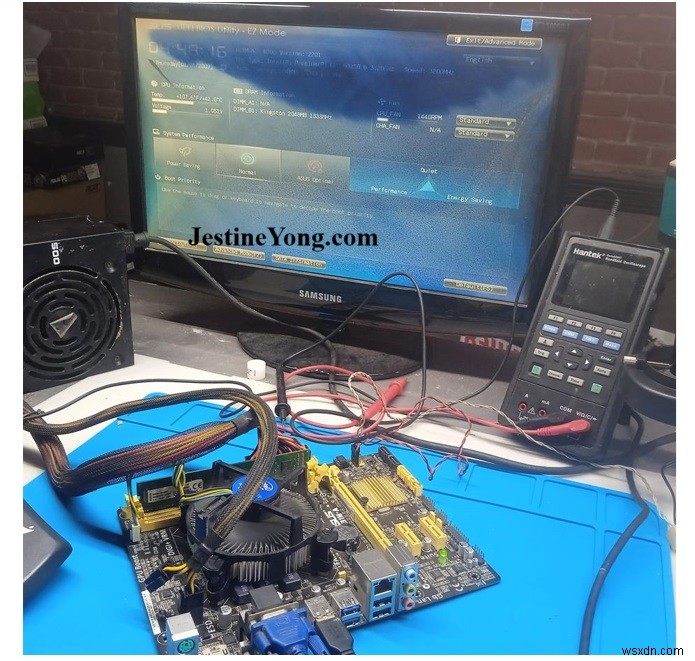

สารระบายความร้อนสำหรับ UP การบำรุงรักษาเชิงป้องกันสำหรับ mobo และได้รับการทดสอบเป็นเวลา 3 วันติดต่อกันโดยไม่มีความผิดปกติใดๆ
ความพึงพอใจสองเท่า:สำหรับเจ้าของและสำหรับฉัน ภารกิจสำเร็จแล้ว
บทความนี้จัดทำขึ้นสำหรับคุณโดย Humberto Rodriguez หนึ่งใน 'นักเขียนระดับปรมาจารย์' จากคิวบา
