โดย เจสตีน ยง บน 17 พฤษภาคม 2568
พีซีเครื่องนี้ถูกนำไปที่เวิร์กชอปเนื่องจากไม่ได้เปิดเครื่อง ก่อนอื่น มีการตรวจสอบพาวเวอร์ซัพพลายแล้ว แต่ไม่ทำงาน

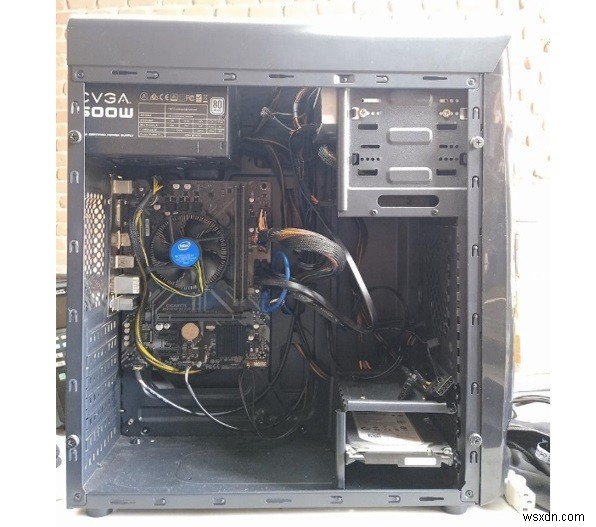

พาวเวอร์ซัพพลายถูกดึงออกจากตู้

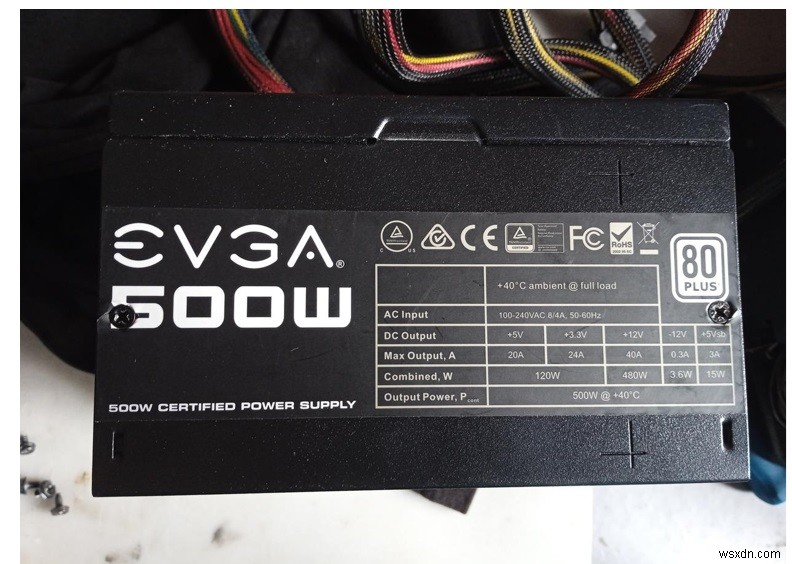

มันเป็น SMPS ราคาแพง ซึ่งเป็นพาวเวอร์ซัพพลายที่ได้รับการรับรอง EVGA 500w 80 Plus (สีขาว) จากนั้นจึงจำเป็นต้องนำมาพิจารณาและทำสิ่งที่เป็นไปไม่ได้ในการดำเนินการซ่อมแซม ความพยายามก็จะมีคุณค่าอยู่แล้ว

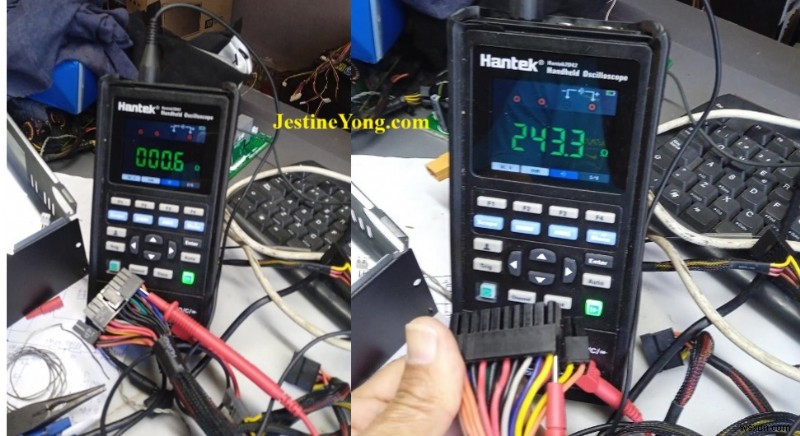

ฉันตัดสินใจที่จะใช้วิธีการที่สะดวกมากในความคิดของฉันเองเมื่อพูดถึงการซ่อมแซม SMPS ของพีซี จากนั้นการซ่อมแซมก็ง่ายขึ้นอย่างที่คิด ดิจิตอลมัลติมิเตอร์ถูกเลือกในระดับความต่อเนื่องเพื่อทดสอบ v-outs ทั้งหมด ภาพบางภาพแสดงอยู่ที่นี่
ดังที่เห็นมีสายสีน้ำเงินสั้น (-12v) ถึงเวลาปลดอาวุธ SMPS และทำวิศวกรรมย้อนกลับของสายเคเบิลสีน้ำเงินนี้

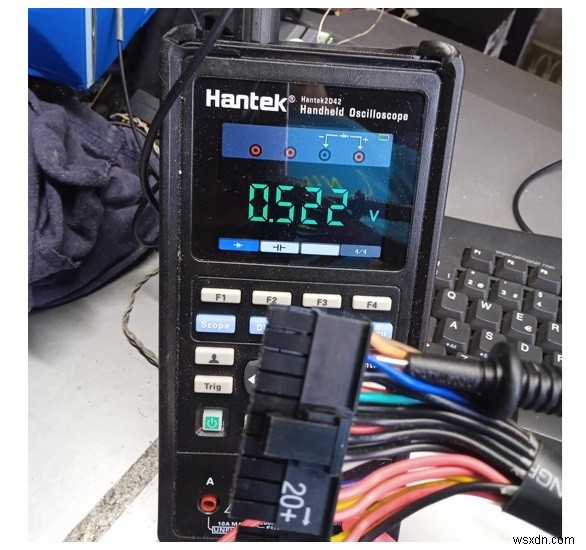

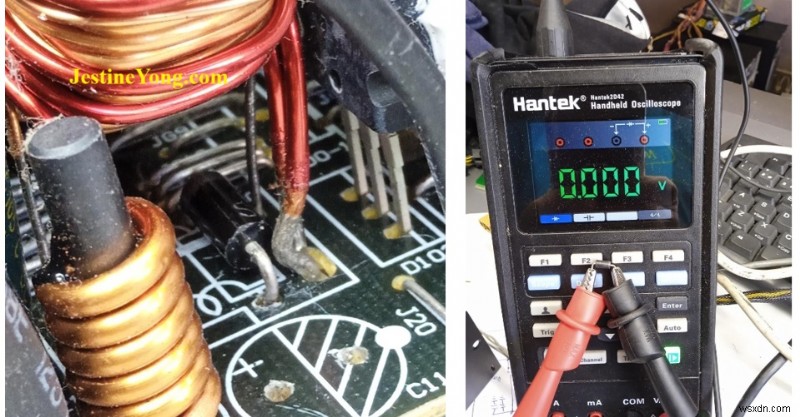

เสร็จแล้วรู้อะไรมั้ย? มี Schottky Diode ลัดวงจร ดังที่เห็นได้ในภาพถัดไป
เป็น SR 2100:ช่วงแรงดันไฟฟ้าวงจรเรียงกระแส SCHOTTKY BARRIER – 20 ถึง 200 V กระแส – 2 A คุณสามารถดูเอกสารข้อมูลได้โดยการท่องเว็บ มันถูกแทนที่ด้วย SB2100 ที่คล้ายกัน:2.0A SCHOTTKY BARRIER DIODE

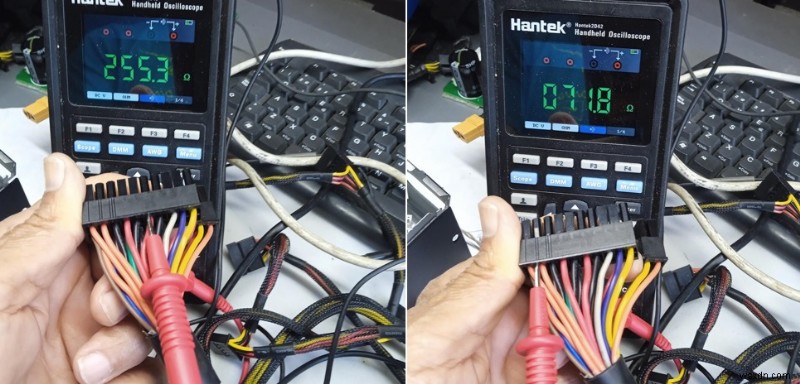

เมื่อเชื่อมต่อเข้ากับ PCB แล้ว การลัดวงจรก็หายไป ดังที่แสดงในรูปภาพถัดไป

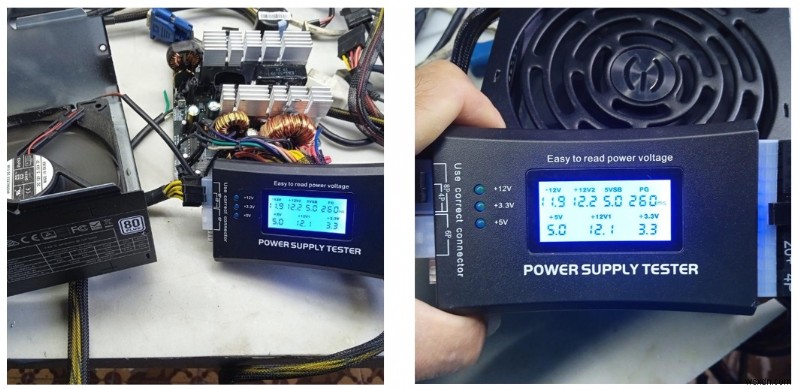

จากนั้น SMPS จะได้รับการทดสอบกับเครื่องทดสอบแหล่งจ่ายไฟ และมาดูผลลัพธ์สุดท้ายกัน

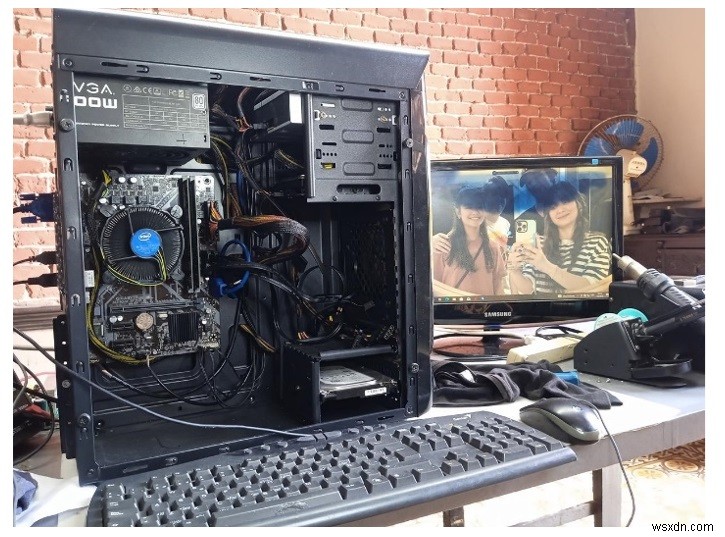

SMPS ถูกแทรกเข้าที่ และพีซีก็เริ่มทำงานตามปกติตามที่คาดไว้
การซ่อมแซมที่เรียบง่ายแต่มีคุณค่านี้ทำให้ฉันพอใจเพราะมีอุปกรณ์ราคาแพงอีกเครื่องหนึ่งที่ได้รับการบันทึกไว้
พีซีทำงานได้ดีมาหลายเดือนแล้วจนถึงขณะนี้
บทความนี้จัดทำขึ้นสำหรับคุณโดย Humberto Rodriguez หนึ่งใน 'นักเขียนระดับปรมาจารย์' จากคิวบา
กรุณาให้การสนับสนุนโดยคลิกที่ปุ่มโซเชียลด้านล่าง ข้อเสนอแนะของคุณเกี่ยวกับการโพสต์ยินดีต้อนรับ กรุณาทิ้งไว้ในความคิดเห็น
ป.ล. หากคุณสนุกกับการอ่านข้อความนี้ คลิกที่นี่ เพื่อสมัครสมาชิกบล็อกของฉัน (สมัครสมาชิกฟรี) ด้วยวิธีนี้คุณจะไม่พลาดโพสต์ คุณยังสามารถส่งต่อลิงก์เว็บไซต์นี้ให้เพื่อนและเพื่อนร่วมงานของคุณได้ ขอบคุณ!
คุณสามารถตรวจสอบบทความก่อนหน้าของเขาเกี่ยวกับการซ่อมแซม ASUS H81M-A 4th Generation
