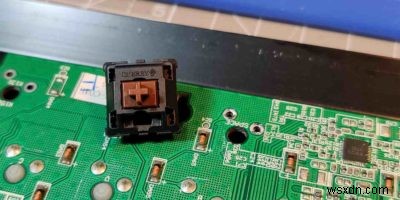

ซ่อมคีย์บอร์ดกลไกเอง: เปลี่ยนสวิตช์ชำรุด - ง่ายกว่าที่คิด!

คีย์บอร์ดกลไกไม่ได้แค่ปรับปรุงประสบการณ์ใช้คอมพิวเตอร์ แต่วัยยังคุ้มครองสุขภาพระยะยาวด้วยการเป็นอินทรีย์และสบายกว่าคีย์บอร์ดเมมเบรนทั่วไป อย่างไรก็ตาม ความสบายและประสบการณ์พิมพ์ที่ดีมาพร้อมกับราคาที่สูงกว่า คีย์บอร์ดกลไกแบรนด์ดังส่วนใหญ่แพงกว่าคีย์บอร์ดเมมเบรน Logitech หรือ Microsoft มาก

ทำให้แย่กว่านั้น คีย์บอร์ดเมมเบรนราคาถูกเกือบจะทนทานล้มไม่ลง เพราะดีไซน์เรียบง่าย ไม่มีชิ้นส่วนเคลื่อนที่ คีย์บอร์ดกลไกข้างกัน มีสวิตช์ประกอบด้วยชิ้นส่วนเล็กมากและติดต่อโลหะ ที่เสียหายทางกลไกได้ง่าย จริงๆ แล้ว สวิตช์กลไกบางตัวเสียก่อนกำหนดไม่แปลก แม้ MTBF (Mean Time Between Failure) จะระบุ 10-50 ล้านครั้ง

โอกาสเจอสวิตช์เสียก่อนเวลาไม่ต่ำ เพราะคีย์บอร์ดกลไกเฉลี่ยมี 101 สวิตช์ ยังมีโอกาสเกิดนอกช่วงประกัน 1 ปี ทำให้คีย์เสียเพียงตัวเดียว อาจทำให้คีย์บอร์ดแพงกลายเป็นของไม่ได้ใช้ แต่คุณไม่ต้องทิ้งคีย์บอร์ดนอกประกันไปรีไซเคิล ปฏิบัติตามคู่มือนี้เรียนรู้เปลี่ยนสวิตช์ชำรุดเอง

สิ่งที่ต้องเตรียม

ไม่เหมือนคู่มือซ่อมเมาส์ การถอดคีย์บอร์ดกลไกง่ายกว่ามาก แต่ต้องตรวจสอบเครื่องมือและวัสดุก่อนเริ่มต้น

เหมือนคู่มือเมาส์ เครื่องมือเชื่อมตะกั่วที่แนะนำราคารวมเกิน $100 แต่สามารถซื้อชุด soldering kit ระดับเริ่มต้นราคาเพียง $17 หากเลือกชุดถูกกว่า ข้ามรายการ 7-10 ได้ สวิตช์สำรองหาได้ง่ายดู spec คีย์บอร์ดเพื่อดูประเภทที่ต้องการ

1. คีย์บอร์ดที่มีสวิตช์ชำรุด
2. ไขควง Phillips หัว PH1
3. ไขควงแบนหัวบาง
4. บัตรเครดิตเก่าหรือ plastic spudger tool
5. Keyboard switch puller
6. Keycap puller
7. Soldering iron (ไบ้ตะกั่ว)
8. Desoldering pump (สูบตะกั่ว)
9. 67/33 rosin core solder (ตะกั่ว)
10. Solder flux (ฟลักซ์)
11. Isopropyl alcohol (แอลกอฮอล์)
12. Replacement switches สวิตช์สำรอง Cherry MX Red, MX Blue, MX Brown แท้

วิธีเปลี่ยนสวิตช์คีย์บอร์ดที่ชำรุด

1. เคลียร์พื้นที่ทำงาน เตรียมไขควง Phillips และถาดแม่เหล็กเก็บสกรู อย่าทำให้หาย

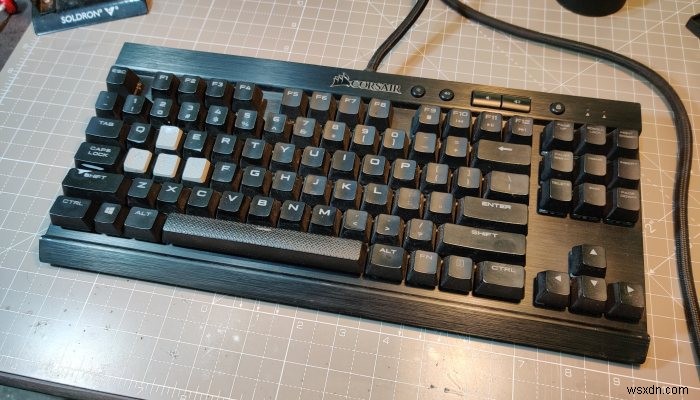

2. คีย์บอร์ดที่ทำงานคือ Corsair K65 Lux RGB ใช้ integrated plate design ที่พบบนคีย์บอร์ดกลไกเกมมิ่งส่วนใหญ่ ข้อดีคือไม่ต้องหาสกรูซ่อนใต้เท้ารองยางและสติกเกอร์ compliance

สำคัญ: chassis แบบนี้ไม่ใช้ plastic retention clips แบบ snap-in ปกติคีย์บอร์ด Razer และ Logitech ที่เป็นพลาสติกทั้งตัวใช้ design นี้ อาจดูคู่มือซ่อมเมาส์สำหรับ tips ถอดปลอดภัย

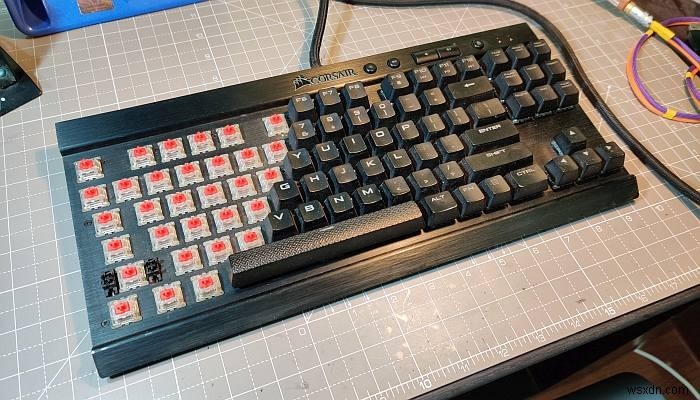

3. ใช้ keycap puller ถอด keycaps อย่างอ่อนโยนปลอดภัย ไม่ทำลาย ระวังเป็นพิเศษกับ keycap stabilizer ยาว เช่น spacebar, Shift, Enter, Backspace

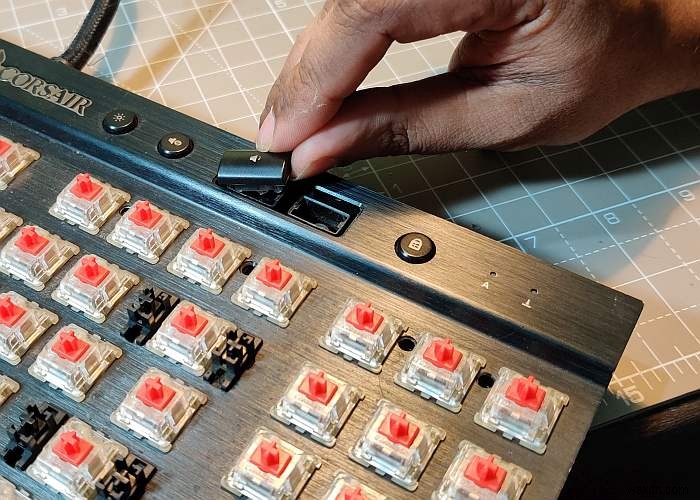

Keycap มาตรฐานไม่ใช่ เช่น media keys เหล่านี้ถอดได้ด้วยไขควงแบนหัวเล็ก หรือ plastic spudger/pry tool ที่ดีกว่า

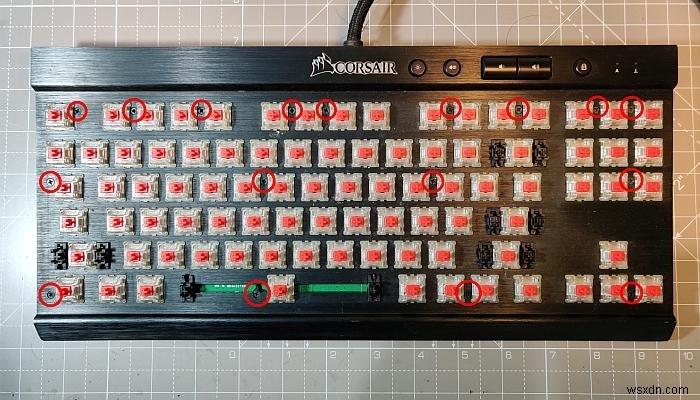

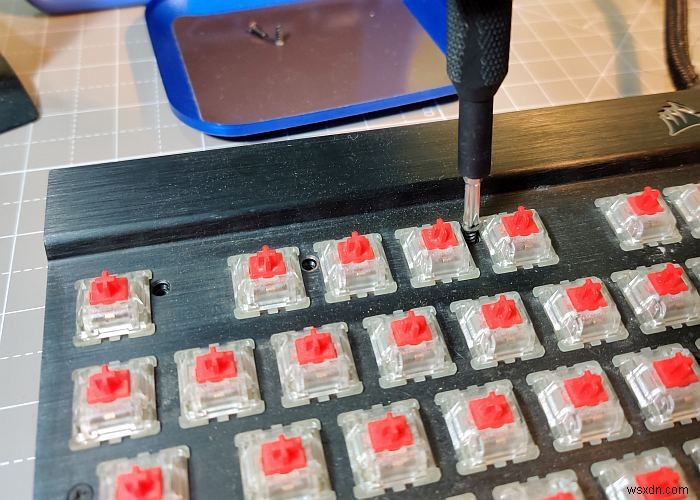

4. ในคีย์บอร์ดนี้ สกรูทั้งหมดอยู่ด้าน integrated-plate ใช้ไขควง Phillips ถอดทั้งหมด คีย์บอร์ดอื่นอาจมีสกรูด้านล่าง บางตัวซ่อนใต้เท้ารองยางและป้าย compliance แต่ค้นหา YouTube จะได้ teardown video ที่เกี่ยวข้องกับรุ่นของคุณ

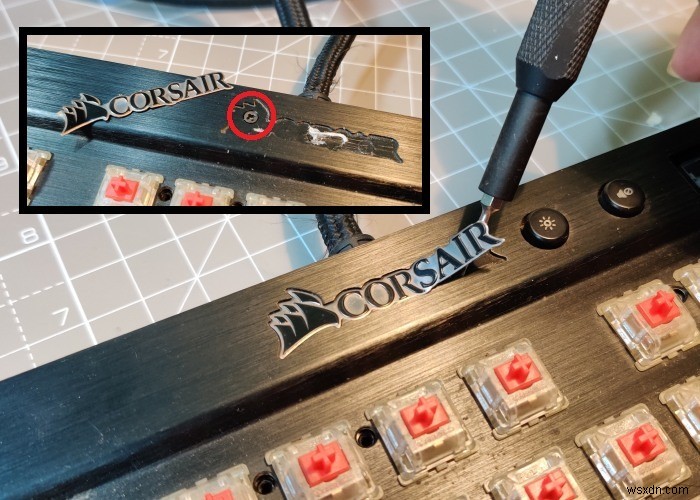

5. ยังไม่จบ Corsair ซ่อนสกรูอีกตัวหลังโลโก้บริษัท นี่คือกฎขมือ: หาก chassis เปิดยาก อาจมีสกรูซ่อน擋ทาง รอให้คุณแรงพอที่จะทำให้แตก

นี่คือวิธีป้องกัน self-repair แต่มันง่ายที่จะหาสกรูซ่อน มักอยู่บริเวณที่ chassis ไม่ยอมแยก

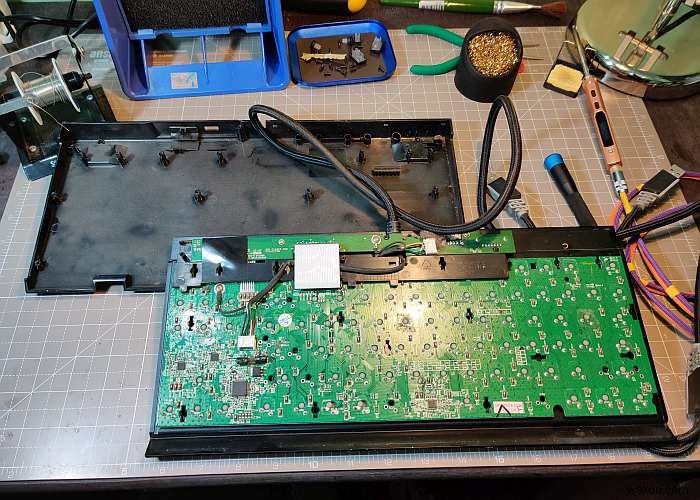

6. ถอดสกรูซ่อนตัวสุดท้าย Corsair K65 Lux RGB แยกชิ้นส่วนได้ง่าย

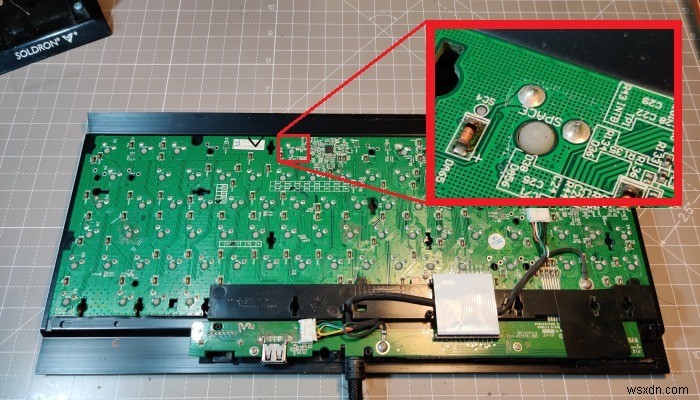

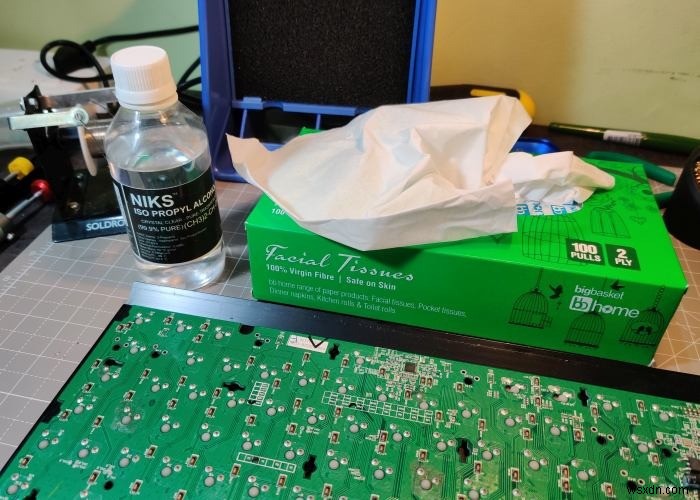

7. คีย์บอร์ดนี้ spacebar switch ชำรุด ต้องทำความสะอาด solder joints ของทุกสวิตช์ที่จะเปลี่ยน ด้วย isopropyl alcohol ผ่านผ้าไร้ขยะ รอ 몇 นาทีให้แอลกอฮอล์ระเหยหมด สำคัญหากใช้แอลกอฮอล์ความเข้มข้นต่ำ หลีกเลี่ยงต่ำกว่า 90%

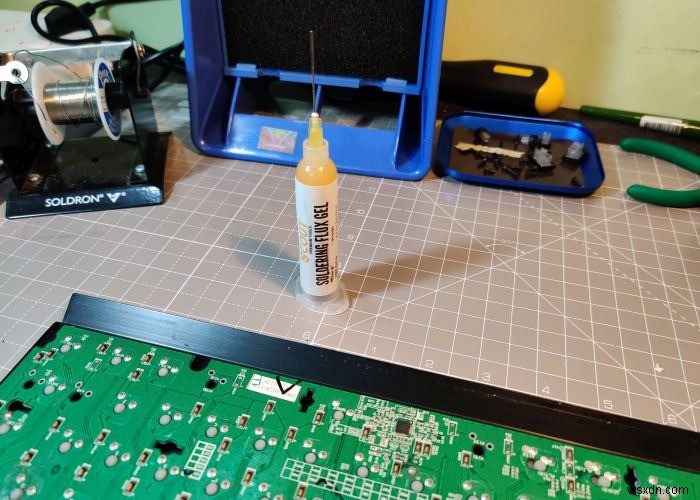

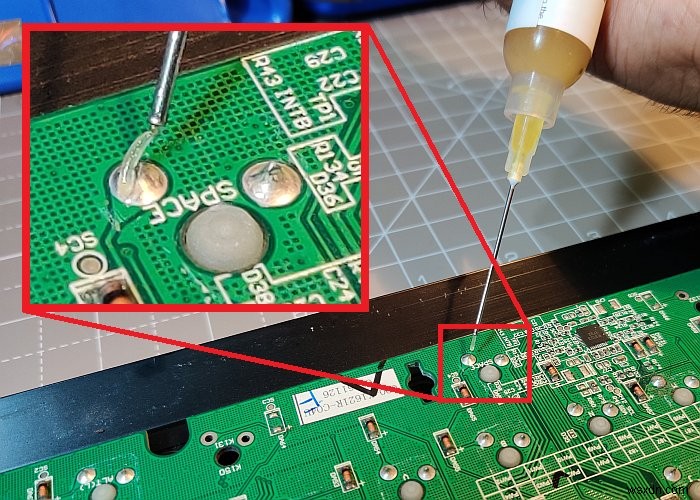

8. ทา solder flux บน solder joints จำเป็นต้องกำจัด oxidation หรือสิ่งปนเปื้อนบนพื้นผิว ไม่ได้แค่ทำความสะอาด แต่ยังเร่งการ desoldering ให้ solder joints หลอมเร็วขึ้น

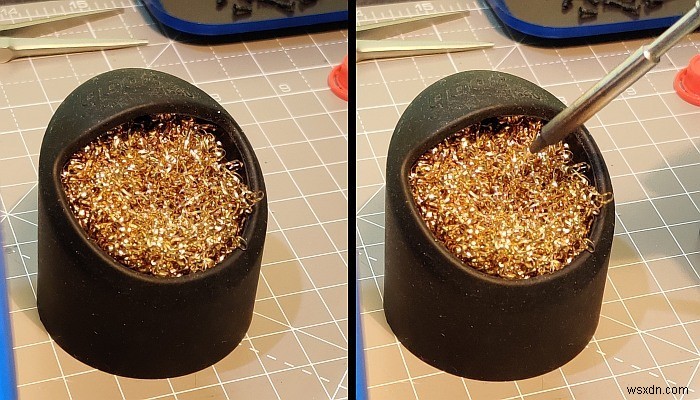

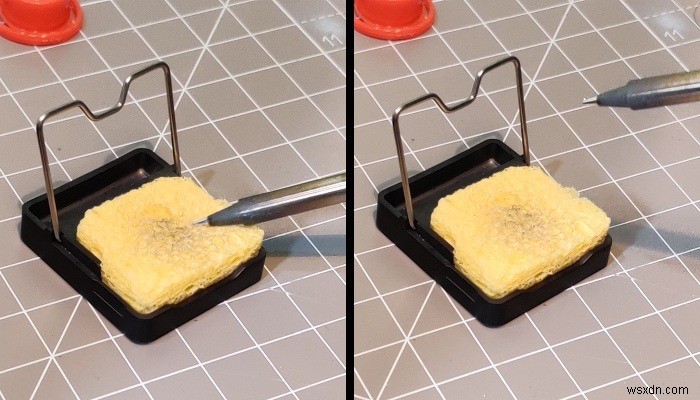

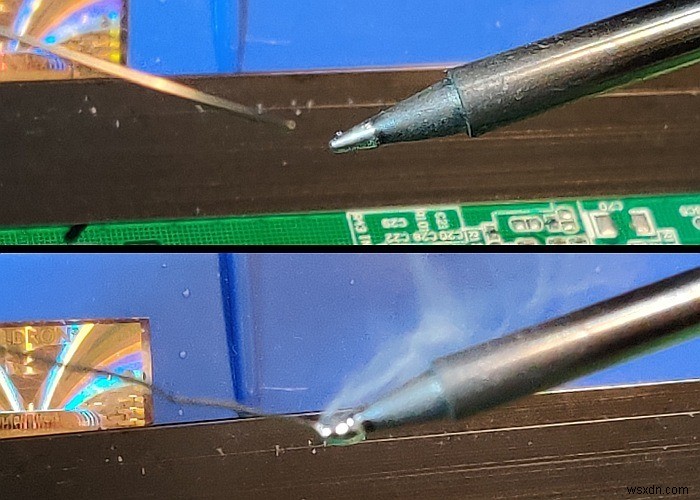

9. ตั้ง soldering iron ร้อน 350°C หรือประมาณ 660°F รอจนถึงอย่างน้อย 300°C หัวไบ้ต้อง tinned (เคลือบตะกั่ว) ก่อนดำเนินการต่อ โปรดดูขั้นตอน 14 ของคู่มือซ่อมเมาส์ อธิบายรายละเอียด กระบวนการ tinning แสดงในรูปภาพด้านล่างเพื่ออ้างอิงง่าย

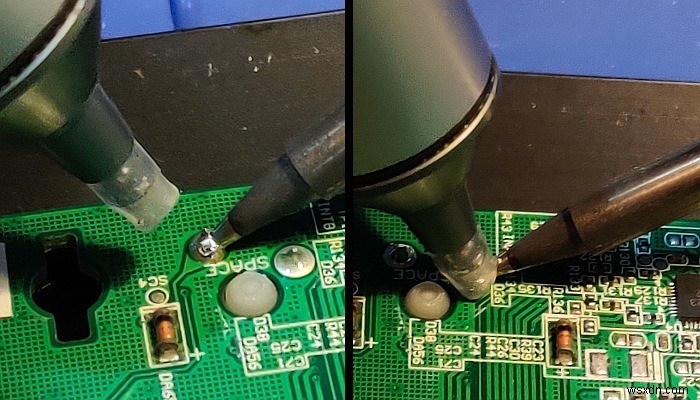

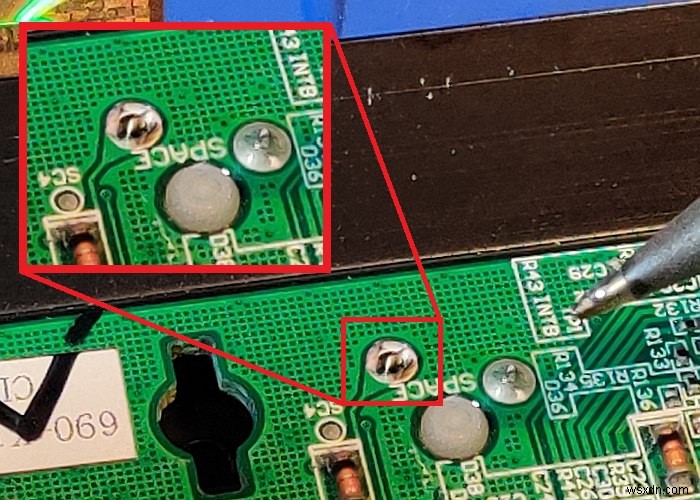

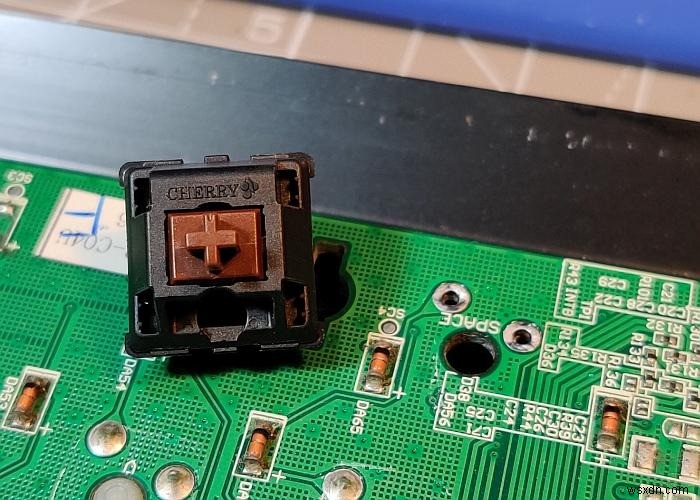

10. Desolder สวิตช์ชำรุด ดูขั้นตอน 15-20 ของคู่มือซ่อมเมาส์ สำหรับรายละเอียด

11. ทำซ้ำสำหรับสวิตช์ชำรุดทุกตัวที่ต้องเปลี่ยน

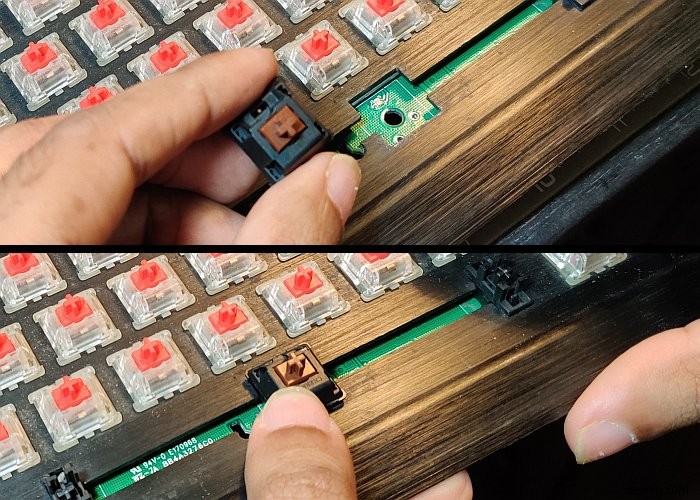

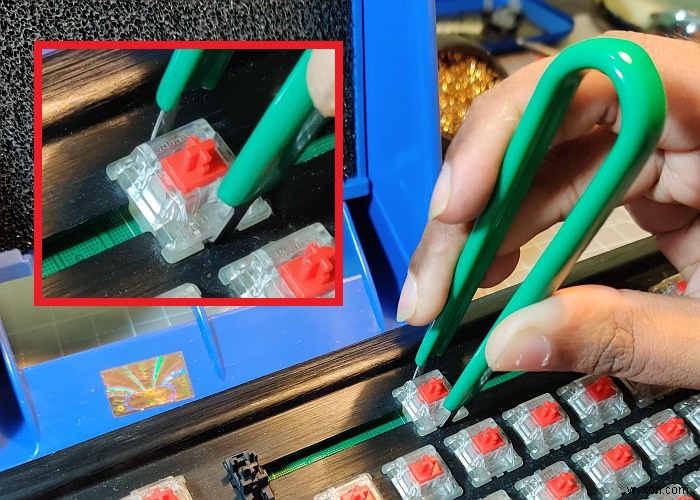

12. ส่วนยากผ่านมาแล้ว การ solder สวิตช์ใหม่ลง PCB ง่ายกว่ามาก วางสวิตช์ทดแทนในตำแหน่งถูกต้องที่คุณควรจดไว้ก่อนหน้า กดให้เข้าที่ สวิตช์จะล็อคเข้ากับ plate มั่นคง

13.พลิก PCB ด้านหลังที่เห็นขาสวิตช์ทดแทนออกมา ทำความสะอาด pad และขาสวิตช์ด้วย isopropyl alcohol เหมือนก่อน desolder ทา flux บน pad และขาหลังแอลกอฮอล์ระเหย

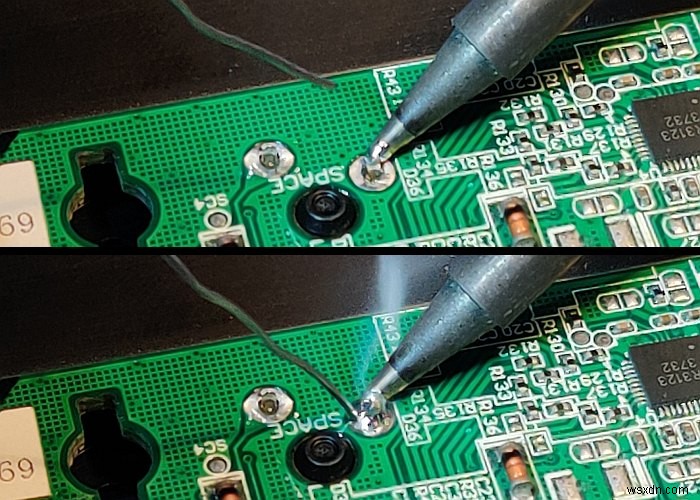

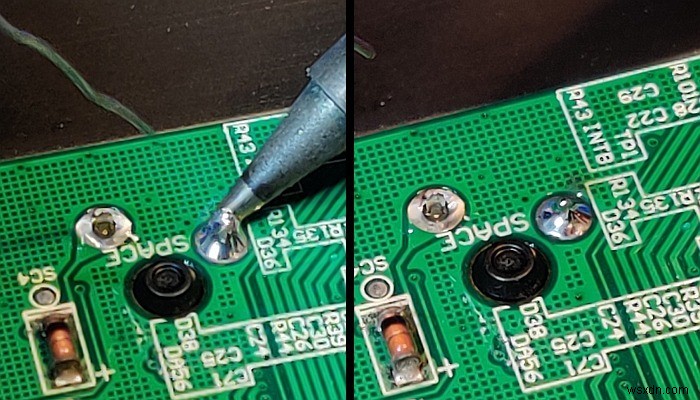

14. ต้อง tin หัวไบ้ก่อน solder ทุก joint สร้าง joint ที่ดี คือ ให้หัวไบ้สัมผัส pad บน PCB และขาสวิตช์พร้อมกัน นำตะกั่วเข้าไประหว่าง joint และหัวไบ้ ตะกั่วหลอมไหลเข้าจoint ได้ราบรื่น ใส่ตะกั่วพอที่จะได้ concave solder fillet ถอดหัวไบ้ขึ้นเบาๆ มันง่ายที่จะเติมตะกั่วหลังจากนี้ กว่าจะสูบออกและทำใหม่

15. รูปนี้คือ perfect joint fillet เป็น concave และเงา fillet 凸凸 (convex) ที่ตะกั่วบวมออก คือสัญญาณตะกั่วมากเกินไปหรือ cold joint หากได้แบบนั้น desolder และ solder ใหม่จนถูกต้อง

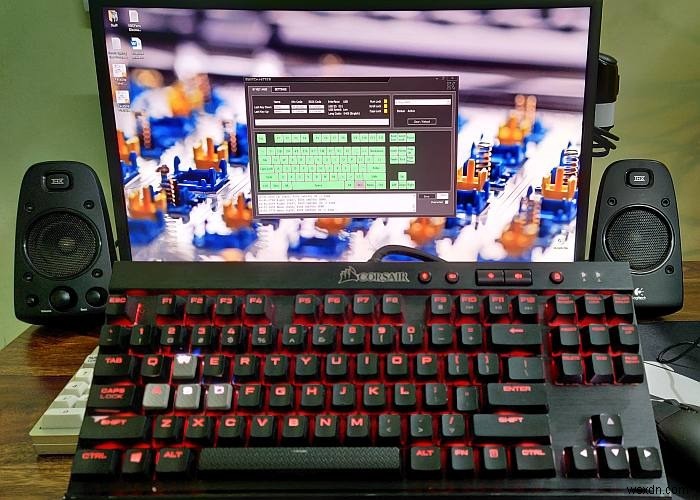

16. แค่นี้คุณเปลี่ยนสวิตช์ชำรุดเสร็จแล้ว ทำขั้นตอน 6 ถึง 1 ย้อนกลับเพื่อประกอบคีย์บอร์ดกลับ ใช้ utility เช่น Switch Hitter ทดสอบว่าสวิตช์ทดแทนทำงานได้แล้วหรือไม่
