วิธีวาดวงรีทึบใน OpenCV โดยใช้ Java

แพ็กเกจ org.opencv.imgproc ของไลบรารี Java OpenCV มีคลาสชื่อ Imgproc คลาสนี้มีเมธอดต่างๆ สำหรับประมวลผลภาพเข้า รวมถึงชุดเมธอดสำหรับวาดรูปทรงเรขาคณิตบนภาพ

คลาสนี้มีเมธอดชื่อ ellipse() ซึ่งใช้สำหรับวาดวงรีบนภาพ หนึ่งในรูปแบบของเมธอดนี้ช่วยให้คุณระบุประเภทเส้น (line type) เป็นหนึ่งในพารามิเตอร์ รวมถึง:

• ออบเจ็กต์ Mat ที่แทนภาพที่จะวาดวงรี

• ออบเจ็กต์ RotatedRect (วงรีจะถูกวาดภายในสี่เหลี่ยมนี้)

• ออบเจ็กต์ Scalar ที่แทนสีของสี่เหลี่ยม (BGR)

หากคุณส่ง Imgproc.FILLED เป็นพารามิเตอร์ เมธอดนี้จะสร้างวงรีทึบ

ตัวอย่างโค้ด

import org.opencv.core.Core;
import org.opencv.core.Mat;
import org.opencv.core.Point;
import org.opencv.core.RotatedRect;
import org.opencv.core.Scalar;
import org.opencv.core.Size;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;

public class DrawingFilledEllipse {
    public static void main(String args[]) {
        // โหลดไลบรารีหลักของ OpenCV
        System.loadLibrary(Core.NATIVE_LIBRARY_NAME);

        // อ่านภาพต้นทางเข้าไปในออบเจ็กต์ Mat
        Mat src = Imgcodecs.imread("D:\\images\\blank.jpg");

        // วาดวงรี
        RotatedRect box = new RotatedRect(new Point(300, 200), new Size(260, 180), 180);
        Scalar color = new Scalar(64, 64, 64);
        int thickness = Imgproc.FILLED;
        Imgproc.ellipse(src, box, color, thickness);

        // บันทึกและแสดงภาพ
        Imgcodecs.imwrite("arrowed_line.jpg", src);
        HighGui.imshow("Drawing an ellipse", src);
        HighGui.waitKey();
    }
}

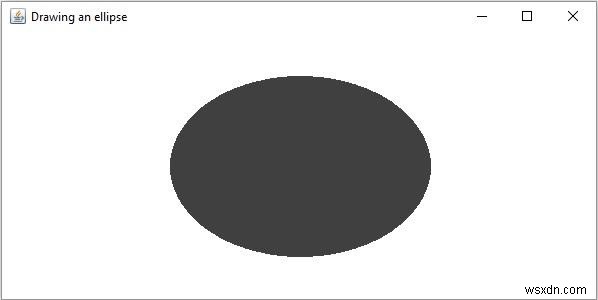

ผลลัพธ์

เมื่อรันโปรแกรม จะแสดงหน้าต่างดังต่อไปนี้:
