วิธีวาดเส้นที่มีลูกศรใน OpenCV โดยใช้ Java

แพ็กเกจ org.opencv.imgproc ของไลบรารี Java OpenCV มีคลาสชื่อ Imgproc คลาสนี้มีเมธอดต่างๆ สำหรับประมวลผลภาพเข้า รวมถึงชุดเมธอดสำหรับวาดรูปทรงเรขาคณิตบนภาพ

เพื่อวาดเส้นที่มีลูกศร (arrowed line) คุณต้องเรียกใช้เมธอด arrowedLine() ของคลาสนี้ เมธอดนี้รับพารามิเตอร์ดังนี้:

• ออบเจ็กต์ Mat ที่แทนภาพที่จะวาดเส้น

• ออบเจ็กต์ Point สองตัวที่แทนจุดระหว่างที่จะวาดเส้น

• ออบเจ็กต์ Scalar ที่แทนสีของเส้น (BGR)

• จำนวนเต็มที่แทนความหนาของเส้น (ค่าเริ่มต้น: 1)

ตัวอย่างโค้ด

import org.opencv.core.Core;
import org.opencv.core.Mat;
import org.opencv.core.Point;
import org.opencv.core.Scalar;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;
import org.opencv.highgui.HighGui;

public class DrawingArrowedLine {
    public static void main(String args[]) {
        // โหลดไลบรารีหลักของ OpenCV
        System.loadLibrary(Core.NATIVE_LIBRARY_NAME);

        // อ่านภาพต้นทางเข้าไปในออบเจ็กต์ Mat
        Mat src = Imgcodecs.imread("D:\\images\\blank.jpg");

        // วาดเส้นที่มีลูกศร
        Point start = new Point(100, 200);
        Point end = new Point(500, 200);
        Scalar color = new Scalar(64, 64, 64);
        int thickness = 10;
        Imgproc.arrowedLine(src, start, end, color, thickness);

        // บันทึกและแสดงภาพ
        Imgcodecs.imwrite("arrowed_line.jpg", src);
        HighGui.imshow("Drawing an arrowed line", src);
        HighGui.waitKey();
    }
}

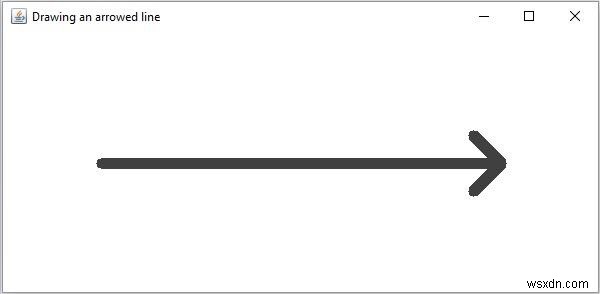

ผลลัพธ์

เมื่อรันโปรแกรม จะแสดงหน้าต่างดังต่อไปนี้:
