ใช้คุณสมบัติ Reverse Engineer
MySQL Workbench มีเครื่องมือสร้างแผนภาพฐานข้อมูล (ER Diagram) อัตโนมัติผ่านเมนู Database → Reverse Engineer
ขั้นตอนการทำงาน
- เปิด MySQL Workbench

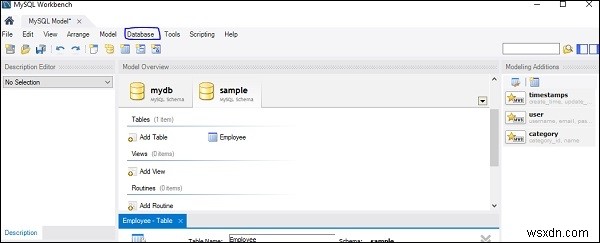

- เลือกเมนู Database → Reverse Engineer
- ระบุการเชื่อมต่อฐานข้อมูลและใส่รหัสผ่าน
- เลือก Schema ที่ต้องการสร้าง Diagram
- กด Next จนเสร็จสิ้น
- เลือกเมนู Model → Create Diagram from Catalog Objects
ผลลัพธ์

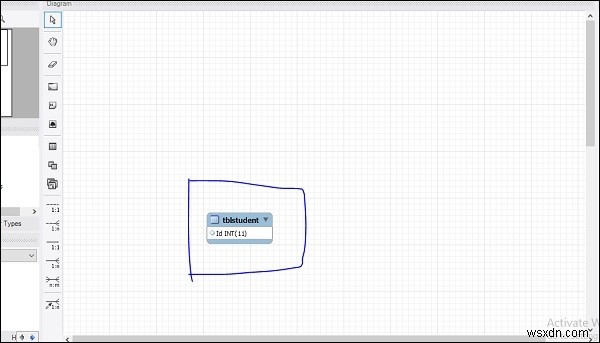

จะได้ ER Diagram ที่แสดงตาราง คอลัมน์ คีย์หลัก คีย์ต่างประเทศ และความสัมพันธ์ระหว่างตารางโดยอัตโนมัติ
หมายเหตุ: บทความต้นฉบับมีรูปภาพประกอบขั้นตอน ซึ่งในเนื้อหานี้ได้สรุปขั้นตอนหลักไว้แล้ว
