ใช้ ax.fill_between() เพื่อเติมสีพื้นที่ใต้โค้ง สร้างรูปทรงคล้าย Arc หรือ Sector ของวงกลม
ขั้นตอน
- ตั้งค่าขนาด Figure
- สร้าง Figure และ Subplots
- กำหนดรัศมี (r) และ Offset (yoff)
- สร้างข้อมูล X, Y สำหรับครึ่งวงกลม
- เติมสีระหว่างโค้งและแกน X ด้วย
fill_between - ตั้งค่า Aspect Ratio ให้เท่ากัน
- แสดงผล
ตัวอย่างโค้ด
import matplotlib.pyplot as plt
import numpy as np
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
fg, ax = plt.subplots(1, 1)
r = 2.0
yoff = -1.0
# สร้างข้อมูล x จาก -1 ถึง 1
x = np.arange(-1., 1.05, 0.05)
# สมการครึ่งวงกลม: y = sqrt(r - x^2) + yoff
y = np.sqrt(r - x ** 2) + yoff
# เติมสีระหว่างโค้ง y และ y=0
ax.fill_between(x, y, 0)
ax.axis([-2, 2, -2, 2])
ax.set_aspect("equal")
fg.canvas.draw()
plt.show()
การสร้าง Arc แบบเต็มวงกลม (Pie Slice)
import matplotlib.patches as patches
fig, ax = plt.subplots()
# สร้าง Wedge (sector)
wedge = patches.Wedge((0, 0), 1, 0, 90,
facecolor='blue', alpha=0.5)
ax.add_patch(wedge)
ax.set_aspect('equal')
ax.set_xlim(-1.5, 1.5)
ax.set_ylim(-1.5, 1.5)
plt.show()

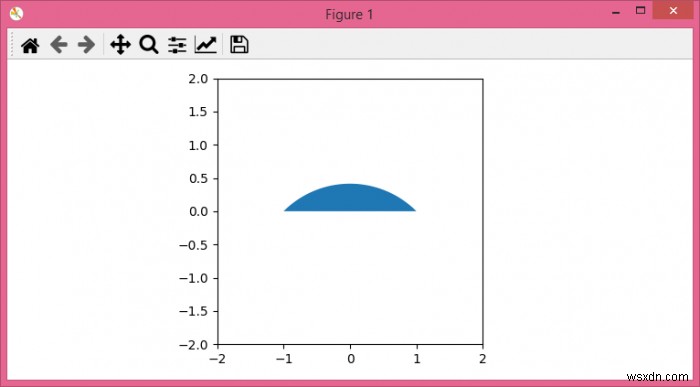

ผลลัพธ์
รูปทรงครึ่งวงกลมที่เติมสีอยู่เหนือแกน X จาก x=-1 ถึง x=1
