Axes Object เป็นส่วนประกอบหลักของ Figure ประกอบไปด้วย Axis, Tick, Line2D, Text, Polygon และตั้งค่าระบบพิกัด
องค์ประกอบของ Axes
- Axis: แกน X และ Y (Spines, Ticks, Labels)
- Spines: เส้นขอบกราฟ (top, bottom, left, right)
- Ticks: ตัวชี้วัดบนแกน
- Labels: ข้อความอธิบายแกน
- Title: หัวข้อกราฟ
- Legend: คำอธิบายสัญลักษณ์
- Artists: Line2D, Text, Patch, Collection, Image, etc.
ตัวอย่าง: การเข้าถึงและปรับ Spines
from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
plt.rcParams['axes.linewidth'] = 5
# สร้าง Axes
ax = plt.axes()
# ปรับสี Spines แต่ละด้าน
ax.spines['bottom'].set_color('yellow')
ax.spines['top'].set_color('red')
ax.spines['right'].set_color('black')
ax.spines['left'].set_color('blue')
# ปรับความหนา Spines
for spine in ax.spines.values():
spine.set_linewidth(3)
plt.show()
การเข้าถึง Axes แบบต่างๆ
# Stateful (pyplot)
plt.plot([1,2,3])
ax = plt.gca() # Get Current Axes
# Object-Oriented (แนะนำ)
fig, ax = plt.subplots()
ax.plot([1,2,3])
# Multiple Axes
fig, axes = plt.subplots(2, 2)
ax1 = axes[0, 0]
ax2 = axes.flat[1]

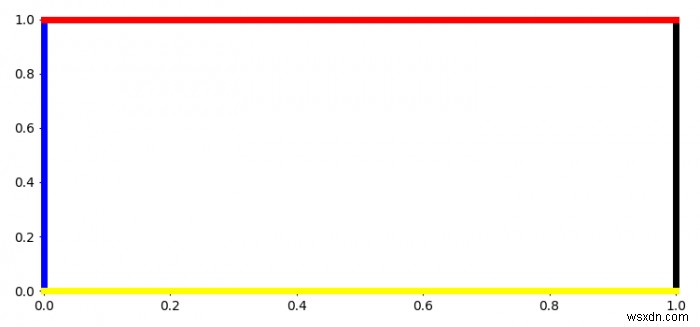

ผลลัพธ์
กราฟว่างเปล่า แต่ Spines 4 ด้านมีสีต่างกัน: ล่าง=เหลือง, บน=แดง, ขวา=ดำ, ซ้าย=น้ำเงิน
