จะแสดงเครื่องหมายขีดเล็กน้อยบนมาตราส่วนบันทึกด้วย Matplotlib ได้อย่างไร

ในการแสดงเครื่องหมายขีดเล็กน้อยบนมาตราส่วนบันทึกด้วย Matplotlib เราสามารถทำตามขั้นตอนต่อไปนี้ -

• กำหนดขนาดรูปและปรับช่องว่างภายในระหว่างและรอบๆ แผนผังย่อย
• สร้าง x และ ย จุดข้อมูลโดยใช้ตัวเลข
• พล็อต x และ ย จุดข้อมูลโดยใช้ plot() วิธีการ
• รับแกนปัจจุบันโดยใช้ gca() วิธีการ
• ตั้งค่า สเกล ด้วยคลาสล็อกตามชื่อ
• เปลี่ยนลักษณะที่ปรากฏของเห็บและป้ายกำกับโดยใช้ ick_params() วิธีการ
• ตั้งค่าตัวจัดรูปแบบแกนรองด้วยสตริงรูปแบบเพื่อจัดรูปแบบเครื่องหมายถูก
• หากต้องการแสดงรูป ให้ใช้ show() วิธีการ

ตัวอย่าง

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.ticker import FormatStrFormatter

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

x = np.linspace(-2, 2, 10)
y = np.exp(x)

plt.plot(x, y)

ax = plt.gca()
ax.set_yscale('log')

plt.tick_params(axis='y', which='minor')
ax.yaxis.set_minor_formatter(FormatStrFormatter("%.1f"))

plt.show()

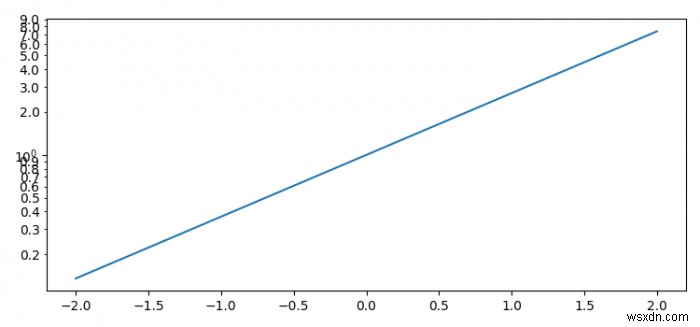

ผลลัพธ์
