ปรับค่า Alpha (ความโปร่งใส) ของรูปทรงใน Tkinter Canvas

Canvas widget ใน Tkinter ไม่รองรับ alpha channel โดยตรง ต้องสร้างภาพ RGBA ด้วย Pillow แล้ววาดบน Canvas

หลักการ

1. สร้างฟังก์ชัน create_rectangle รับพารามิเตอร์ alpha
2. คำนวณค่า alpha (0-1) เป็น 0-255
3. สร้างภาพ RGBA ด้วย Image.new('RGBA', size, color+alpha)
4. วาดภาพบน Canvas ด้วย create_image

ตัวอย่างโค้ด

from tkinter import *
from PIL import Image, ImageTk

win = Tk()
win.geometry("700x350")

images = []

def create_rectangle(x, y, a, b, **options):
    if 'alpha' in options:
        alpha = int(options.pop('alpha') * 255)
        fill = options.pop('fill')
        fill = win.winfo_rgb(fill) + (alpha,)
        image = Image.new('RGBA', (a-x, b-y), fill)
        images.append(ImageTk.PhotoImage(image))
        canvas.create_image(x, y, image=images[-1], anchor='nw')
    canvas.create_rectangle(x, y, a, b, **options)

canvas = Canvas(win)
create_rectangle(50, 110, 300, 280, fill="blue", alpha=.3)
create_rectangle(60, 90, 310, 250, fill="red", alpha=.3)
canvas.pack()

win.mainloop()

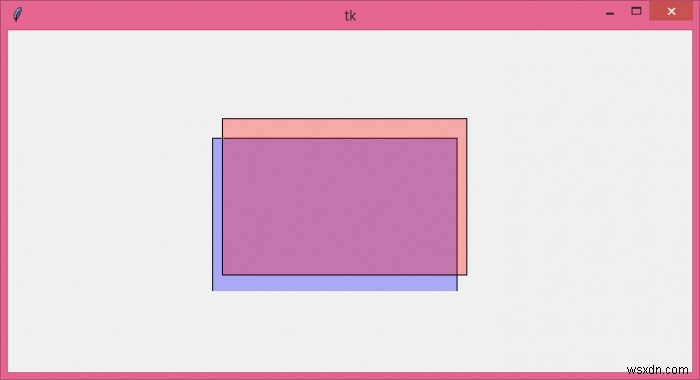

ผลลัพธ์

สี่เหลี่ยมผืนผ้า 2 ชิ้นทับซ้อนกัน มีความโปร่งใส 30% สามารถมองเห็นสีทับซ้อนได้
