วิธีสร้างเครื่องหมายสี่เหลี่ยมว่าง (Hollow Square) ใน Matplotlib ด้วย Python

การสร้างเครื่องหมายจุดข้อมูล (markers) รูปสี่เหลี่ยมว่างใน Matplotlib สามารถทำได้โดยกำหนดพารามิเตอร์ marker, markerfacecolor, markersize และ markeredgecolor ในฟังก์ชัน plot()

ขั้นตอนการทำงาน

1. นำเข้า numpy และ matplotlib.pyplot
2. สร้างข้อมูลแกน X และ Y ด้วย np.linspace() และฟังก์ชันคณิตศาสตร์ (เช่น np.sin())
3. สร้าง Figure และ Axes ด้วย plt.figure() และ fig.add_subplot()
4. พลอตข้อมูลด้วย ax.plot() โดยตั้งค่า:
   • marker='s' หรือ 'ks' สำหรับสี่เหลี่ยมสีดำ
   • markerfacecolor='none' ทำให้ภายในว่าง
   • markersize=15 กำหนดขนาด
   • markeredgecolor='red' กำหนดสีขอบ
5. แสดงผลด้วย plt.show()

ตัวอย่างโค้ด

import numpy as np
from matplotlib import pyplot as plt

plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True

x = np.linspace(-2, 2, 10)
y = np.sin(x)

fig = plt.figure()
ax1 = fig.add_subplot(111)
ax1.plot(x, y, 'ks', markerfacecolor='none', ms=15, markeredgecolor='red')

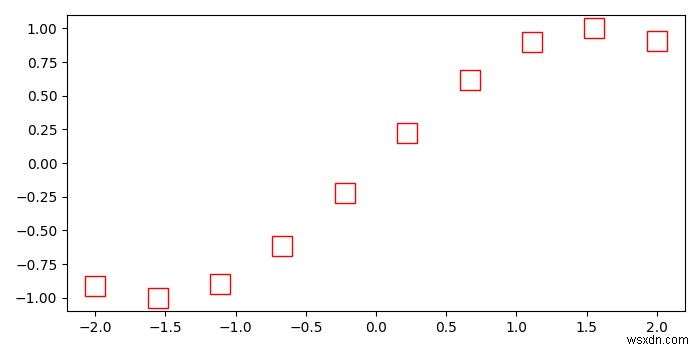

plt.show()

คำอธิบายพารามิเตอร์สำคัญ

เครื่องหมายรูปทรงอื่นที่นิยมใช้

• 'o' - วงกลม
• '^' - สามเหลี่ยมหัวขึ้น
• 'D' - รูปเพชร (diamond)
• '*' - ดาว
• '+' - เครื่องหมายบวก

การประยุกต์ใช้

เหมาะสำหรับการเน้นจุดข้อมูลเฉพาะจุด การเปรียบเทียบชุดข้อมูลหลายชุดในกราฟเดียว หรือการสร้างกราฟแบบ scatter plot ที่ต้องการความชัดเจนสูง
