คำแนะนำทีละขั้นตอนในการซ่อมบอร์ดลอจิกของ MacBook

มีสาเหตุหลายประการที่ทำให้ MacBook ทำงานผิดปกติ โดยความเสียหายจากน้ำมักเกิดขึ้นบ่อยที่สุด ในกรณีส่วนใหญ่ การซ่อมแซมลอจิกบอร์ดของ MacBook เป็นสิ่งจำเป็นเพื่อคืนค่าฟังก์ชันการทำงาน ต่อไปนี้เป็นขั้นตอนทั่วไปที่เกี่ยวข้องกับกระบวนการซ่อมแซม

การซ่อมแซมระดับ 1:

หรือที่เรียกว่าการซ่อมแซมขั้นพื้นฐาน MacBook ประกอบด้วยส่วนต่างๆ ดังต่อไปนี้:

• หน้าจอ
• แป้นพิมพ์
• ทัชแพด
• แบตเตอรี่
• ฮาร์ดไดรฟ์กลไกหรือ SSD
• ไดรฟ์ดีวีดี
• การ์ด WiFi
• บอร์ดตรรกะ
• สายเคเบิลที่เชื่อมต่อส่วนอื่นๆ เข้ากับบอร์ดลอจิก

วัตถุประสงค์คือเพื่อระบุชิ้นส่วนที่ผิดพลาดอย่างรวดเร็ว

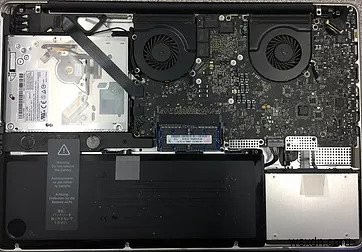

1. เราเปิดแผงด้านล่างและดำเนินการตรวจสอบด้วยภาพเพื่อดูว่าสามารถเปิดเครื่องได้อย่างปลอดภัยหรือไม่ เราจะไม่จ่ายไฟให้กับ MacBook ที่เสียหายจากของเหลวโดยไม่ได้รับการดูแลอย่างเหมาะสม เนื่องจากอาจส่งผลให้ชิปเสียหายมากขึ้น และทำให้การซ่อมแซมทำงานหนักขึ้นมาก
2. เชื่อมต่อหน่วยจ่ายไฟพิเศษกับจอแสดงผลดิจิตอลที่แสดงกระแสไฟฟ้าที่ดึงจากแหล่งจ่ายไฟไปยัง MacBook หากพบว่ามีกระแสไฟเกิน เราจะตัดกระแสไฟทันทีเพื่อป้องกันความเสียหายต่อ MacBook (เนื่องจากการค้นพบนี้บ่งชี้ว่าบอร์ดลอจิกมีแนวโน้มที่จะลัดวงจรสูง)
3. กดปุ่มเปิด/ปิดเพื่อดูว่ามีการเปลี่ยนแปลงใดๆ ในปัจจุบันหรือไม่ หากไม่มีการเปลี่ยนแปลง เราจะถอดสายคีย์บอร์ดและสายอื่นๆ ออกจากบอร์ดลอจิก และดำเนินการเปิดเครื่องแบบ "บังคับ" กับบอร์ดลอจิก หากกระแสไฟยังคงไม่เปลี่ยนแปลง นั่นเป็นหลักฐานว่าบอร์ดลอจิกมีข้อบกพร่อง และจำเป็นต้องซ่อมแซมในระดับที่สูงขึ้น
4. หากสามารถจ่ายไฟให้กับบอร์ดตรรกะได้ด้วยตนเอง เราจะเชื่อมต่อสายเคเบิลใหม่ทีละสายเพื่อพิจารณาว่าสายใดที่ขัดขวางไม่ให้เปิดเครื่องให้กับบอร์ดตรรกะ
5. เปลี่ยนชิ้นส่วนที่ชำรุดที่ระบุ
6. หากสามารถจ่ายไฟให้กับบอร์ดลอจิกได้ เราจะทดสอบฟังก์ชันที่คาดหวังทั้งหมดเพื่อดูว่ายังมีข้อบกพร่องหลงเหลืออยู่หรือไม่ การทำงานผิดพลาดใดๆ จะต้องได้รับการซ่อมแซมในระดับต่อไป
7. การซ่อมแซมประเภทการเปลี่ยนชิ้นส่วนนี้ขึ้นอยู่กับความพร้อมของชิ้นส่วนอะไหล่ทั้งหมด ถ้าไม่มีอะไหล่ก็ซ่อมไม่ได้ อะไหล่ทั้งหมดสามารถหาได้จากแหล่งจ่าย ยกเว้น:บอร์ดลอจิก ค้นหาสาเหตุได้ที่นี่
8. หากพบบอร์ดลอจิกที่ชำรุดใน MacBook ของคุณ ศูนย์บริการที่ได้รับอนุญาตจาก Apple และร้านคอมพิวเตอร์ 99.9% จะแจ้งให้คุณทราบว่า MacBook ของคุณไม่สามารถซ่อมแซมได้ แถบอัจฉริยะของ Apple ใช้แนวทางที่แตกต่างออกไปเล็กน้อย หากบอร์ดตรรกะของคุณอยู่ภายใต้การรับประกัน จะถูกส่งไปซ่อมในต่างประเทศ (Foxconn China ผู้ผลิตบอร์ดตรรกะสำหรับ MacBook, iMac, iPhone) หากบอร์ดหมดประกันแล้ว คุณไม่มีทางเลือกแต่ต้องซื้อ Mac เครื่องใหม่ ไม่เช่นนั้นคุณจะพบ “Apple genius bar certified dead MacBook” การเลือกซื้อ MacBook ใหม่กับการซ่อมลอจิกบอร์ดของ MacBook มีความแตกต่างด้านมูลค่าอย่างมาก

การซ่อมแซมระดับ 2:มาทำให้ “Apple genius bar ที่ผ่านการรับรอง MacBook ที่ตายแล้ว” กลับมามีชีวิตชีวาอีกครั้ง!

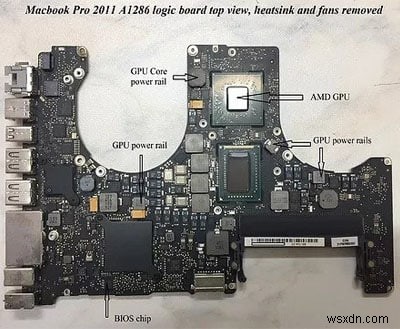

เรียกอีกอย่างว่าการซ่อมแซมของผู้ผลิต ในระดับนี้ เรากำลังพัฒนาส่วนประกอบ (หรือชิป) ของบอร์ดลอจิกแต่ละตัว เช่น CPU, GPU, IC, ทรานซิสเตอร์, ตัวต้านทาน, ตัวเก็บประจุ และอื่นๆ วัตถุประสงค์คือเพื่อระบุชิปที่มีข้อบกพร่องจากจำนวนชิปนับพันบนกระดาน จากนั้นจึงเปลี่ยนชิปเหล่านั้นใหม่โดยไม่สร้างความเสียหายให้กับชิปที่อยู่รอบๆ เราทำซ้ำขั้นตอนนี้จนกว่าจะพบและเปลี่ยนชิปที่ผิดพลาดทั้งหมด และผ่านการทดสอบการทำงานและความเสถียรทั้งหมดแล้ว

ในแง่หนึ่ง มันเหมือนกับการสืบสวนทางนิติวิทยาศาสตร์ที่พิถีพิถัน เพื่อให้ปฏิบัติงานได้อย่างมีประสิทธิภาพและประหยัด เราจำเป็นต้องมีความรู้ทางอิเล็กทรอนิกส์ ทักษะการใช้เหตุผลของนักสืบ ทักษะการบัดกรีขนาดเล็ก ประสบการณ์ อุปกรณ์ที่เหมาะสม และที่สำคัญที่สุด:ความเข้าใจในการออกแบบ "แกนกลาง" ของบอร์ดลอจิกของ Apple น่าเสียดายที่มีบริษัทเพียงไม่กี่แห่งที่สามารถดำเนินงานนี้ได้อย่างมีประสิทธิภาพ และยังน้อยกว่านั้นในออสเตรเลียด้วยซ้ำ เราภูมิใจที่ได้เป็นหนึ่งในนั้น

แทนที่จะเปลี่ยนบอร์ดตรรกะทั้งหมดของคุณ เราจะเปลี่ยนส่วนประกอบที่เสียหายหรือเสียหายบนบอร์ดตรรกะที่มีอยู่ของคุณด้วยส่วนประกอบใหม่ บอร์ดลอจิกของคุณประกอบด้วยส่วนประกอบที่เชื่อมต่อถึงกันหลายพันชิ้น มันไม่สมเหตุสมผลเลยที่จะทิ้งสิ่งทั้งหมดทิ้งไปเพราะมีส่วนประกอบที่ผิดพลาดเพียงตัวเดียว!

บอร์ดลอจิกที่มีบอร์ด PCB แตกร้าวหรือรูไหม้ไม่สามารถซ่อมแซมได้เนื่องจากการออกแบบวงจร 9 ชั้นของบอร์ดที่เชื่อมต่อส่วนประกอบที่ยึดบนพื้นผิวไว้ภายใน

บอร์ดลอจิกที่มี CPU ผิดพลาดก็ถือว่าไม่สามารถซ่อมแซมได้ในเชิงเศรษฐกิจเช่นกัน ความเสียหายร้ายแรงเหล่านี้คิดเป็นประมาณ 5% ของบอร์ดลอจิกที่เสียหาย บอร์ดลอจิกที่เสียส่วนใหญ่รวมถึงชิปกราฟิก (GPU) ที่เสียนั้นสามารถซ่อมแซมได้ แต่ส่วนใหญ่ถูกทิ้งเป็นขยะอิเล็กทรอนิกส์ในออสเตรเลีย

ทุกครั้งที่เราซ่อมลอจิกบอร์ดของ MacBook เราจะป้องกันขยะอิเล็กทรอนิกส์โดยไม่จำเป็นซึ่งมีผลกระทบต่อสิ่งแวดล้อมน้อยลง โปรดดูแลสภาพแวดล้อมของเราด้วยการสนับสนุนช่างซ่อมระดับส่วนประกอบเช่นเรา และมอบโอกาสครั้งที่สองให้กับ MacBook ที่คุณรักเพื่อให้บริการคุณ
