การติดตั้ง CPU ที่ปลอดภัยและง่ายดาย:คู่มือระดับมืออาชีพ

CPU หรือโปรเซสเซอร์ของระบบของคุณอาจทรงพลังพอที่จะทำให้เกมของคุณทำงานได้อย่างราบรื่นและทำงานด้านการผลิตได้อย่างง่ายดาย แต่ (และซ็อกเก็ต CPU ที่หล่นลงบนเมนบอร์ด) นั้นอาจเสียหายได้ง่ายอย่างน่าประหลาดใจหากคุณไม่ระวังและไม่รู้ว่ากำลังทำอะไรอยู่

ดังนั้นไม่ว่าคุณจะสร้างพีซีเครื่องแรก อัปเกรดระบบที่มีอยู่ หรือคุณเป็นผู้เชี่ยวชาญ DIY ที่สับสนกับการเปลี่ยนแปลงซ็อกเก็ตเมื่อเร็วๆ นี้ จำเป็นอย่างยิ่งที่คุณจะต้องจัดการโปรเซสเซอร์ด้วยความระมัดระวัง และติดตั้ง CPU ของคุณอย่างถูกต้องในซ็อกเก็ตเมนบอร์ด หากยึดเข้ากับซ็อกเก็ตผิด คุณสามารถสร้างความเสียหายให้กับ CPU, เมนบอร์ดของคุณ และแม้แต่ส่วนประกอบอื่นๆ ได้ หากคุณจ่ายไฟให้กับระบบโดยติดตั้ง CPU ไม่ถูกต้อง

ข่าวดีก็คือ นอกเหนือจากความอดทนและความเอาใจใส่โดยทั่วไปแล้ว ยังมีขั้นตอนสำคัญเพียงไม่กี่ขั้นตอนที่ต้องคำนึงถึง ทำตามคำแนะนำของเราด้านล่างเพื่อการติดตั้ง CPU ที่ง่ายและประสบความสำเร็จ

ระวังพินด้วย!

โปรเซสเซอร์ AMD AM4 รุ่นเก่าใช้ Pin Grid Array (PGA) ที่มีพินเล็กๆ หลายร้อยพินที่ด้านล่างของชิป CPU AM5 รุ่นใหม่และ CPU สำหรับผู้บริโภคทั้งหมดของ Intel เป็นประเภท Land Grid Array (LGA) โดยมีแผ่นรองที่ด้านล่างของ CPU และพินในซ็อกเก็ต ไม่ว่าคุณจะใช้งานแบบใด คุณต้องระวังอย่าให้พินงอโดยการทำตกหรือกระแทก CPU หรือซ็อกเก็ต

หมุดที่โค้งงออาจเป็นเรื่องยากมากที่จะฟื้นตัว โดยเฉพาะอย่างยิ่งหากมีมากกว่าหนึ่งหรือสองอันอยู่ใกล้ขอบ พินและแพดเหล่านี้เป็นจุดที่ CPU และมาเธอร์บอร์ดมาบรรจบกันเพื่อแลกเปลี่ยนข้อมูลและพลังงาน ดังนั้นแม้แต่พินที่หักหรืองอเพียงพินเดียวก็สามารถป้องกันไม่ให้ระบบของคุณบูทหรือปิดการใช้งานคุณสมบัติที่สำคัญบางอย่าง เช่น USB ได้ เก็บ CPU ไว้ในถาดพลาสติกหรือกระดาษแข็งจนกว่าคุณจะพร้อมติดตั้ง CPU และอย่าทำหล่น!

บทความดำเนินต่อไปด้านล่าง

เตรียมเมนบอร์ดของคุณ

คุณสามารถรอจนกว่าเมนบอร์ดจะขันเข้ากับเคสเพื่อติดตั้ง CPU แต่โดยทั่วไปจะง่ายกว่าและปลอดภัยกว่าโดยที่เมนบอร์ดยังคงอยู่นอกเคส อย่างไรก็ตาม นี่ไม่ใช่ตัวเลือกที่ง่ายที่สุด หากคุณกำลังอัพเกรด CPU ในเดสก์ท็อปที่มีอยู่

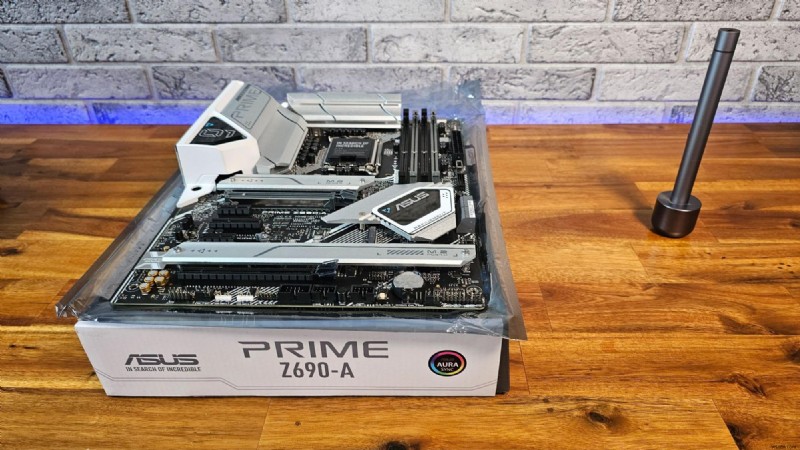

หากคุณกำลังสร้างพีซีเครื่องใหม่ ขั้นแรกให้วางบอร์ดไว้ที่ด้านบนของถุงป้องกันไฟฟ้าสถิตที่บรรจุมาและ/หรือด้านบนของกล่องเมนบอร์ด เพื่อให้ด้านล่างของบอร์ดและโต๊ะหรือโต๊ะของคุณมีการปกป้องจากกัน

เปิดซ็อกเก็ต

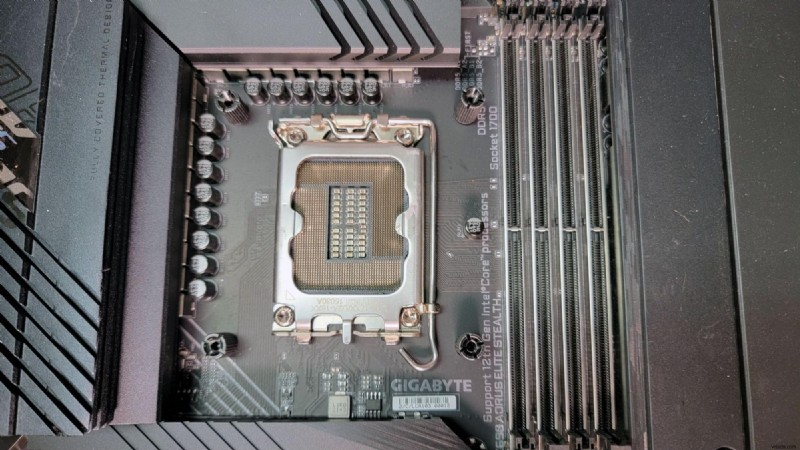

ต่อไปคุณจะต้องเปิดซ็อกเก็ต สำหรับแพลตฟอร์ม Intel และ AMD ล่าสุด ทำได้โดยการกดคันโยกโลหะทางด้านขวาลงแล้วเลื่อนออกจากซ็อกเก็ตเล็กน้อย คุณจะต้องเลื่อนคันโยกออกจากใต้ชิ้นส่วนโลหะที่กดค้างไว้ แล้วค่อยๆ ยกคานขึ้นจนสุดและออกจากเบ้า สำหรับเมนบอร์ด AMD AM4 รุ่นเก่า แถบจะเล็กกว่า ใช้คลิปพลาสติกยึดไว้ และมีความต้านทานน้อยกว่า แต่ขั้นตอนการยกบาร์จะคล้ายกัน

บนบอร์ด Intel และบอร์ด AMD ในปัจจุบัน คุณจะต้องยกแผ่นยึด CPU โลหะสีเงินขึ้นและออกจากซ็อกเก็ต วิธีเดียวกับที่คุณยกแถบโลหะ แต่อยู่ที่ปลายอีกด้านของซ็อกเก็ต โปรดทราบว่าหากเมนบอร์ดของคุณเป็นของใหม่ ควรมีชิ้นส่วนพลาสติกอยู่ตรงกลางของแผ่นยึด ออกแบบมาเพื่อปกป้องซ็อกเก็ต คุณสามารถเปิดหน้าต่างนี้ออกมาตอนนี้หรือปล่อยไว้จนกว่าคุณจะติดตั้ง CPU จริง เมื่อ CPU ถูกบังคับให้ออก แขวนไว้บนฝาครอบป้องกันนี้หากคุณคิดว่ามีโอกาสที่คุณอาจต้องการจัดเก็บ ขาย หรือแจกเมนบอร์ดในภายหลัง เนื่องจากสิ่งสำคัญคือต้องปกป้องหมุดซ็อกเก็ตเหล่านั้น

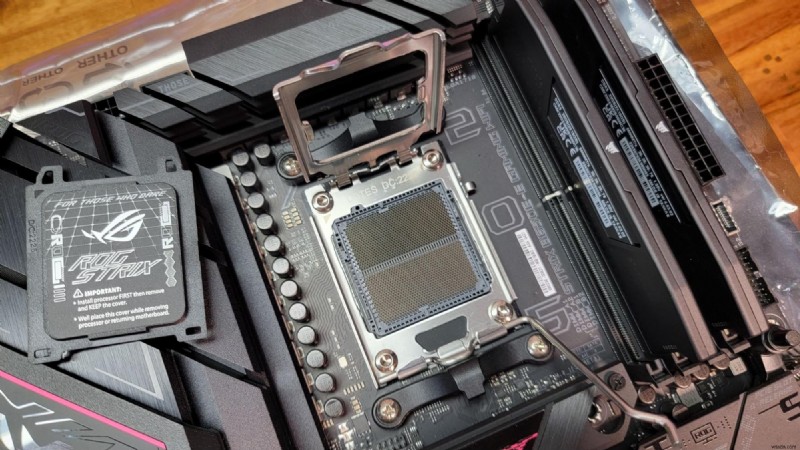

ซ็อกเก็ต AM5 ของ AMD เปิดจนสุด

ขณะนี้แผ่นยึดและแถบควรอยู่ในแนวตั้ง เพื่อให้ซ็อกเก็ตยังคงเปิดอยู่สำหรับขั้นตอนต่อไปในการวาง CPU ในบ้านใหม่

จัดเรียงลูกศรสามเหลี่ยมขึ้น

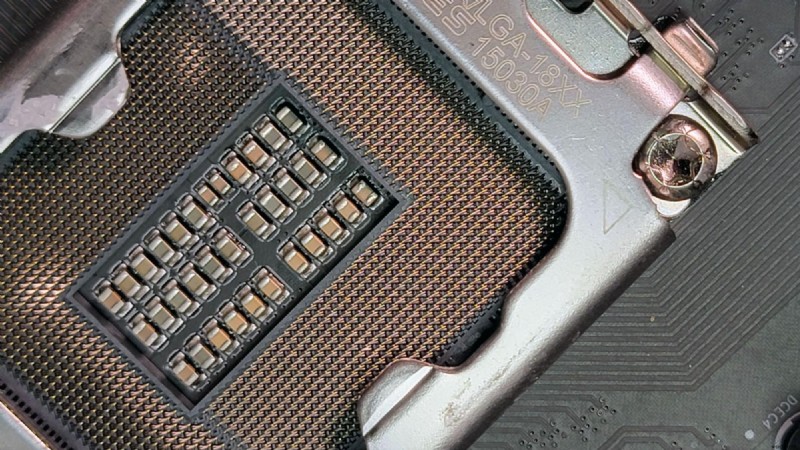

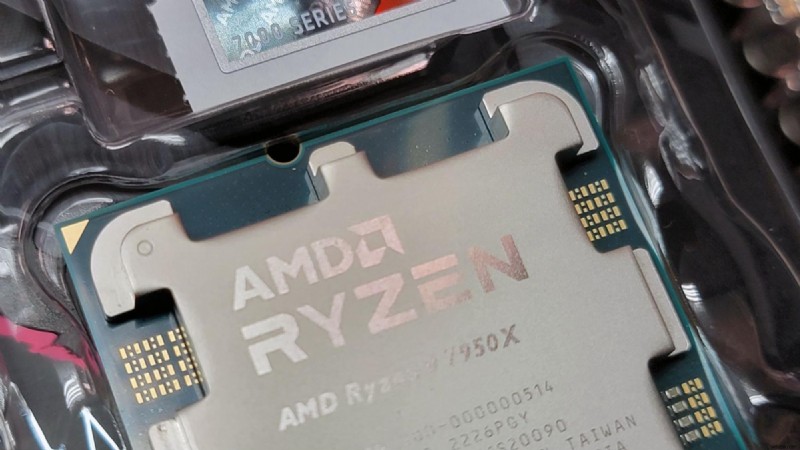

อย่าทำให้เลอะเทอะเว้นแต่คุณต้องการทำลายส่วนประกอบของคุณ! ก่อนที่จะหยิบ CPU ของคุณ ให้ตรวจดูที่ซ็อกเก็ตหรือแผ่นยึดว่ามีสามเหลี่ยมเล็กๆ/ลูกศรอยู่ที่มุมใดมุมหนึ่ง โดยปกติจะอยู่ที่ด้านซ้ายบน (ภาพด้านล่าง AMD) หรือด้านซ้ายล่าง (Intel) เมื่อคุณพบสัญลักษณ์ลูกศรสำหรับซ็อกเก็ตแล้ว ให้ตรวจสอบ CPU ของคุณว่ามีลูกศรที่ตรงกันที่มุมใดมุมหนึ่งหรือไม่

รับข่าวสารที่ดีที่สุดของ Tom's Hardware และบทวิจารณ์เชิงลึกส่งตรงถึงกล่องจดหมายของคุณ

คุณต้องตรวจสอบให้แน่ใจว่าลูกศรสามเหลี่ยมบน CPU ของคุณ (ดูภาพ CPU AMD ด้านบน) เรียงกันอยู่ในมุมเดียวกับลูกศรเดียวกันบนซ็อกเก็ต CPU หรือแผ่นยึดของคุณ หากคุณยึด CPU ของคุณลงโดยที่ลูกศรเหล่านี้ไม่ตรงแนว คุณจะสร้างความเสียหายให้กับมาเธอร์บอร์ดของคุณ ซึ่งอาจเป็น CPU ของคุณและอาจเป็นส่วนประกอบอื่นๆ หากคุณจ่ายไฟให้กับระบบโดยติดตั้ง CPU ด้วยวิธีนี้

ค่อยๆ วาง CPU ของคุณลงในซ็อกเก็ต

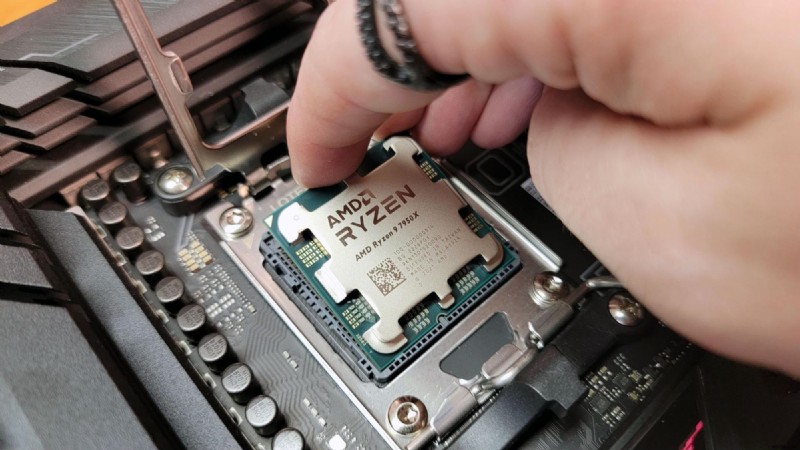

Ryzen 9 7950X ของ AMD ถูกลดระดับลงในซ็อกเก็ต AM5

ตอนนี้คุณรู้แล้วว่าลูกศรของคุณอยู่ที่ไหน ก็ถึงเวลาใส่ CPU ลงในซ็อกเก็ต ค่อยๆ วางชิปไว้ตรงกลางซ็อกเก็ต โดยให้ขอบด้านล่างของ CPU ตรงกับขอบด้านล่างของซ็อกเก็ต ตรวจสอบเป็นครั้งสุดท้ายว่า ลูกศรบน CPU ของคุณอยู่ในแนวเดียวกับลูกศรบนซ็อกเก็ตหรือวงเล็บยึด เช่นเดียวกับในภาพด้านบน จากนั้น ค่อย ๆ ลดขอบด้านบนของ CPU ลงในซ็อกเก็ต

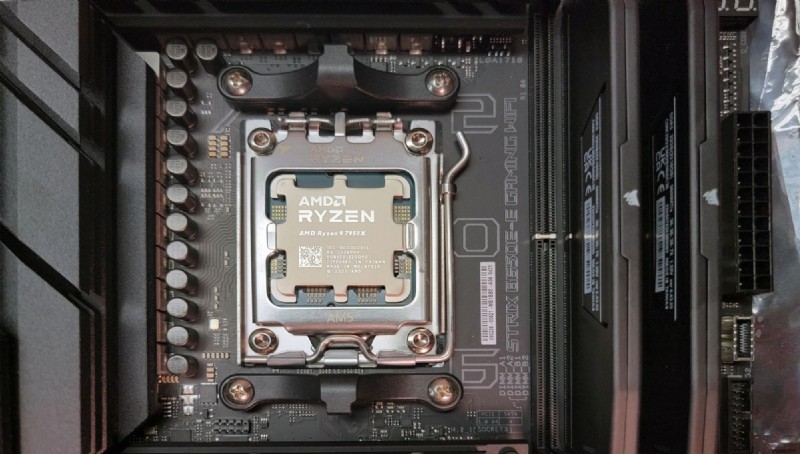

เมื่อ CPU วางอยู่บนซ็อกเก็ตอย่างถูกต้อง ไม่มีอะไรจะดูเบี้ยว

ด้วย CPU ที่ทันสมัย ชิปจะไม่คลิกหรือล็อคเข้าที่ คุณเพียงแค่ต้องตรวจดูให้แน่ใจว่าติดตั้งอย่างถูกต้อง โดยนั่งอยู่ในกรอบพลาสติกที่อยู่รอบขอบของเต้ารับ หากมีสิ่งใดดูบิดเบี้ยว หรือขอบหรือมุมด้านใดด้านหนึ่งยื่นออกมาในลักษณะที่ส่วนอื่นๆ ไม่มี แสดงว่า CPU ติดตั้งไม่ถูกต้อง หากเป็นกรณีนี้ ให้ค่อยๆ ยก CPU ขึ้นแล้วใส่กลับเข้าไปในซ็อกเก็ตจนกว่าทุกอย่างจะดูตรงและ CPU จะอยู่ตรงกลางตรงกลางของซ็อกเก็ตพอดี

การล็อค CPU ในซ็อกเก็ต

เมื่อชิปของคุณอยู่ในตำแหน่งที่ถูกต้อง ก็ถึงเวลาย้อนกลับขั้นตอนก่อนหน้าสองสามขั้นตอนข้างต้น แต่ก่อนอื่น ให้ตรวจสอบครั้งสุดท้ายว่าลูกศร CPU และซ็อกเก็ตของคุณอยู่ในแนวเดียวกัน เพราะถ้าไม่เป็นเช่นนั้น คุณกำลังจะทำลายฮาร์ดแวร์ราคาแพงไปบางส่วน

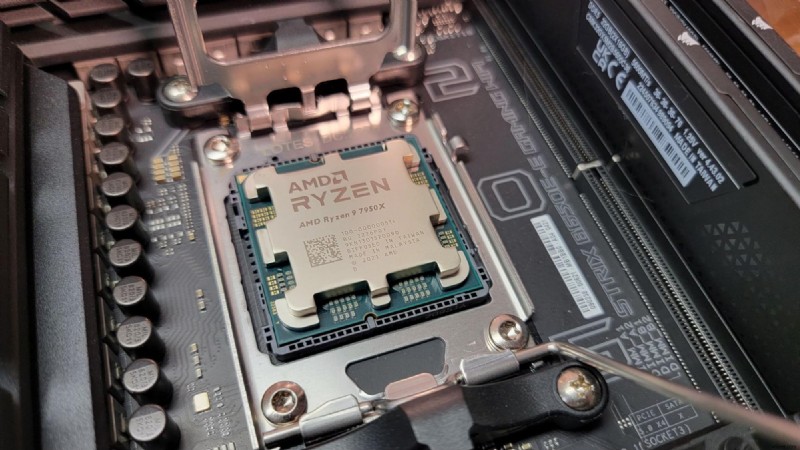

เมื่อตรวจสอบครั้งสุดท้ายเสร็จแล้ว ให้ลดขายึดโลหะกลับลงมาที่ด้านบนของ CPU

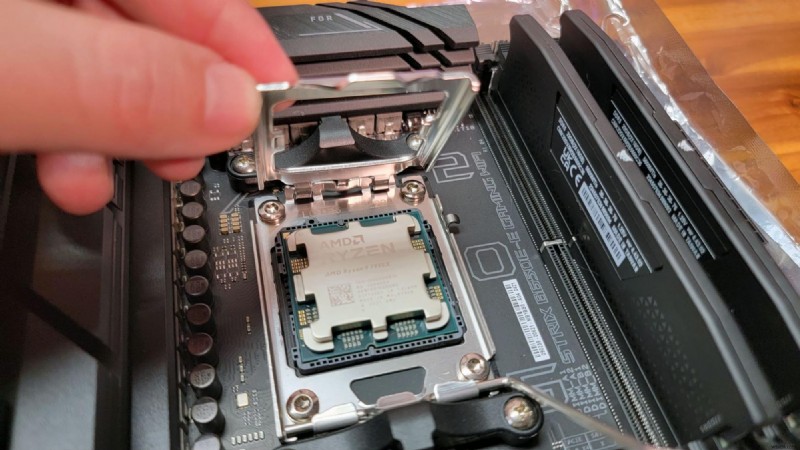

ลดขายึดกลับลงมาก่อน ก่อนที่จะลดแขนที่ล็อคเข้าที่

ต่อไปก็ถึงเวลาลดคันโยกโลหะ/แถบยึดลงอีกครั้ง ทำสิ่งนี้อย่างช้าๆ โดยตรวจสอบให้แน่ใจว่าขอบโลหะที่ยื่นออกมาจากฉากยึดอยู่ใต้ส่วนที่ยกขึ้นที่จุดเริ่มต้นของแถบ ด้านล่างหรือด้านบนของซ็อกเก็ต (ขึ้นอยู่กับว่าเป็นบอร์ด Intel หรือ AMD)

คุณจะต้องกดให้แน่นเพื่อให้แถบกลับมาอยู่ใต้คลิปโลหะที่ยึดไว้กับที่

เมื่อคุณกดแถบกลับลงช้าๆ คุณจะสังเกตเห็นความต้านทานที่เพิ่มขึ้น โดยเฉพาะกับมาเธอร์บอร์ด / CPU ของ Intel นี่เป็นเรื่องปกติ เนื่องจากต้องใช้แรงกดเพื่อกดแผ่นอิเล็กโทรดทั้งหมดไว้กับหมุดทั้งหมด ตราบใดที่คุณทำตามขั้นตอนข้างต้นอย่างใกล้ชิด โดยวางลูกศรให้ตรงกันและตรวจสอบให้แน่ใจว่า CPU วางอยู่ตรงกลางซ็อกเก็ต ก็ไม่มีอะไรต้องกังวล

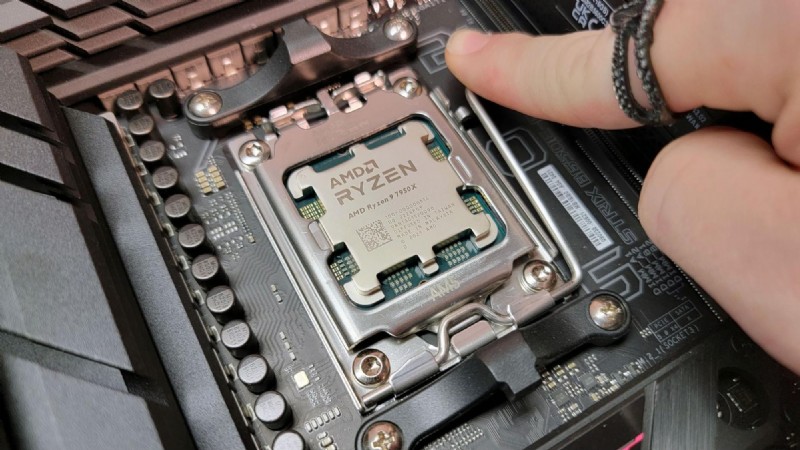

กดคันโยก/แถบยึดลงให้แน่นจนกระทั่งขนานกับเมนบอร์ด แล้วสอดไว้ใต้ชิ้นส่วนโลหะบนซ็อกเก็ตที่ยึดไว้ (แสดงทางด้านซ้ายของนิ้วในภาพด้านบน)

เมื่อลูกศรอยู่ในแนวเดียวกัน CPU ในซ็อกเก็ตและแถบยึดและแถบยึดกลับเข้าที่เพื่อยึดสิ่งของต่างๆ ให้เข้าที่ กระบวนการติดตั้งโปรเซสเซอร์จะเสร็จสมบูรณ์

ขอแสดงความยินดี! ตอนนี้ CPU ของคุณได้รับการติดตั้งในซ็อกเก็ตแล้ว และถึงเวลาที่ต้องเพิ่มแผ่นระบายความร้อนและตัวทำความเย็นที่คุณเลือก ซึ่งทั้งสองอย่างนี้เราจะกล่าวถึงในวิธีอื่นๆ เร็วๆ นี้ หรือคุณสามารถดูคำแนะนำฉบับเต็มของเราได้ที่

.
