ได้รับพีซีสำหรับการซ่อมแซมโดยมีอาการผิดปกติเมื่อเราเปิดเครื่อง - พัดลม CPU หมุน &ไฟแสดงสถานะ LED เพาเวอร์สว่างขึ้นอย่างถูกต้อง แต่ไม่มีข้อบ่งชี้อื่นใดของการบูต ไม่มีเสียงบี๊บ &ไม่มีการแสดงผล
ส่วนที่น่าสงสัยก็คือ
1) เมนบอร์ด
2) แรม
3) ซีพียู
4) ไบออส
หมายเหตุ:ก่อนที่จะดำเนินการแก้ไขปัญหาใด ๆ เพื่อความปลอดภัยยิ่งขึ้น ให้ถอดฮาร์ดดิสก์ออกก่อน เพราะในขณะที่แก้ไขปัญหาเราต้องเปิดและปิดเครื่องบ่อยครั้งซึ่งอาจทำให้ HDD เสียหายได้ ตอนนี้ถึงเวลาตรวจสอบเมนบอร์ดเพื่อดูความเสียหายทางกายภาพแล้ว

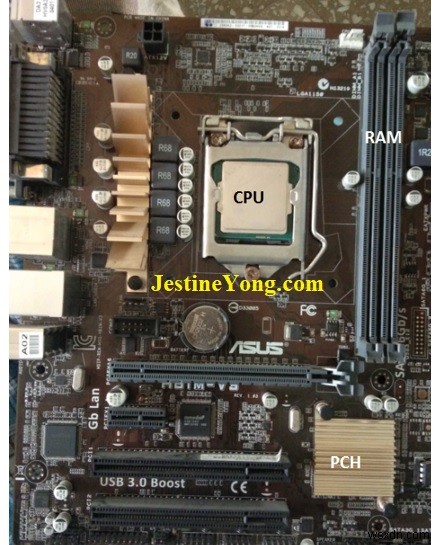

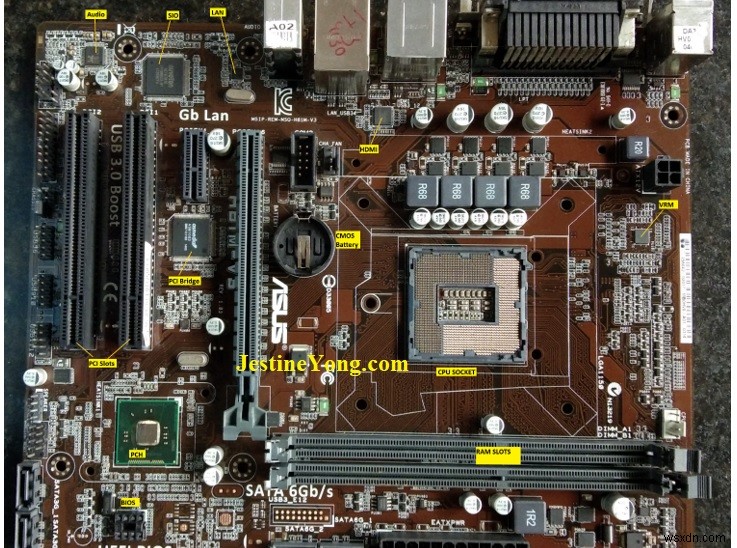

ก่อนอื่นให้ถอดแบตเตอรี่ CMOS, CPU, ชิป BIOS และตัวเชื่อมต่อทั้งหมดออก &ทำความสะอาดเมนบอร์ดโดยใช้ IPA และตรวจสอบเมนบอร์ดด้วยสายตาเพื่อดูความเสียหายทางกายภาพทุกประเภท ทุกอย่างดูโอเค

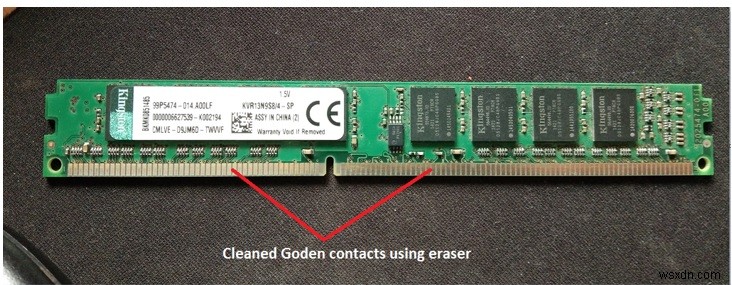

ลบ RAM แล้ว ทำความสะอาดหน้าสัมผัสสีทองโดยใช้ยางลบ &ใส่อีกครั้งในช่อง RAM และขับเคลื่อนพีซี แต่ไม่มีผลลัพธ์
โดยปกติแล้ว Faulty RAM จะส่งเสียงบี๊บ 3 ครั้งเพื่อบ่งชี้ถึงความล้มเหลวของโมดูล RAM แต่หลายครั้งที่ฉันพบบน RAM ที่ไม่ดี จะไม่มีเสียงบี๊บใดๆ
ตอนนี้ตรวจสอบแรงดันไฟฟ้าบนตัวเชื่อมต่อ ATX SMPS พบว่าแรงดันไฟฟ้าทั้งหมดใช้ได้ตามข้อกำหนด เช่น 3.3V, 5v &12v แรงดันไฟฟ้าทั้งสามนี้จำเป็นหลักสำหรับการทำงานของเมนบอร์ด
ตรวจสอบส่วน VRM สำหรับแรงดันไฟฟ้าของ CPU พบ 1.2V V-core ตกลง VTT 1.09v ไปยัง CPU ตกลงทั้งหมด
แรงดันไฟฟ้าก็โอเค………….
ตอนนี้ฉันต้องตรวจสอบว่า CPU เริ่มร้อนหรือไม่ ดังนั้นให้ถอดพัดลม CPU ออก &ตรวจสอบ CPU โดยการแตะนิ้ว CPU เป็น COLD —— ไม่มีความร้อนซึ่งหมายความว่าโปรเซสเซอร์ไม่ทำงาน …. หากคุณมี CPU สำรองสำหรับการทดสอบ จะช่วยเร่งการแก้ไขปัญหาได้ ขออภัยที่ฉันไม่มี CPU รุ่นเดียวกันสำหรับการทดสอบ
มีข้อจำกัดความเข้ากันได้ของ CPU และเมนบอร์ด ฉันมี CPU รุ่นที่ 5 ci5 อยู่กับฉัน แต่บอร์ดนี้รองรับจนถึงรุ่นที่ 4 เท่านั้น……….ดังนั้นตอนนี้ฉันต้องจัดเตรียมรุ่นที่ 4 CPU สำหรับการทดสอบ
ก่อนอื่น ฉันตัดสินใจยืม CPU ไปใช้ทดสอบจากเพื่อนร่วมงาน แต่นี่เป็นงานที่มีความเสี่ยง เพราะหากส่วน CPU ของเมนบอร์ดเกิดการลัดวงจร ข้อผิดพลาดเพียงครั้งเดียวอาจทำให้ CPU เสียหายได้
ฉันเก็บเครื่องไว้ข้าง ๆ และทำการซ่อมแซมอีกครั้ง………หลังจาก 2-3 วัน ฉันตัดสินใจอัปเดตสถานการณ์ให้กับลูกค้าหากเขาพร้อมที่จะใช้จ่ายมากขึ้นและทำการแก้ไข ในการสนทนาเขาบอกให้ฉันซื้อ CPU มือสองถ้าเป็นไปได้ แต่ฉันอธิบายข้อเสียด้านอื่นๆ ให้เขาแล้ว
ดังนั้นเขาจึงเก็บมันไว้ชั่วคราวและบอกฉันว่าเขาจะหาเพื่อนคนไหนสามารถช่วยเขาค้นหา CPU ที่ใช้งานได้…
ในเย็นวันเดียวกัน ฉันเพิ่งหยิบ CPU และคิดว่าจะตรวจสอบ CPU ว่าฉันสามารถทำอะไรบางอย่างได้หรือไม่

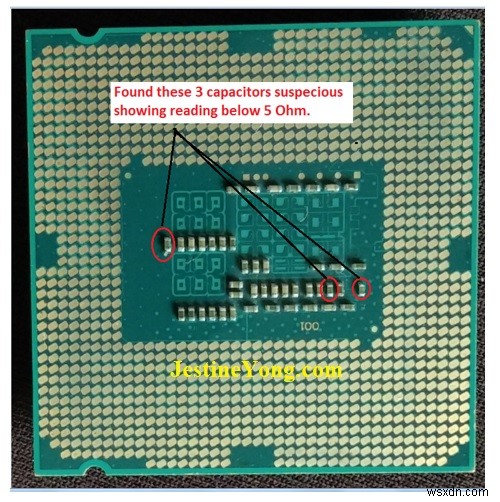

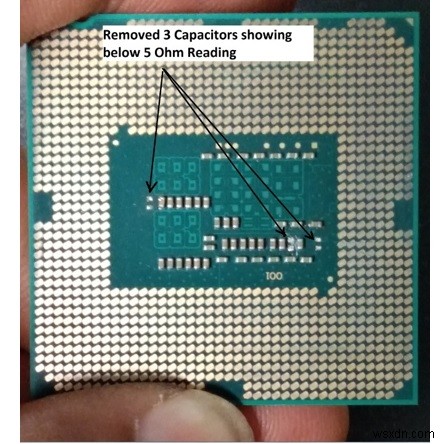

ฉันหยิบมัลติมิเตอร์ออกมาเพื่อตรวจสอบชิ้นส่วนที่เชื่อมต่ออยู่ใต้ CPU …. ทั้งหมดนี้เป็นตัวเก็บประจุที่เชื่อมต่อกันเป็นกลุ่มขนานฉันตรวจสอบตัวเก็บประจุแล้วแสดงให้ฉันเห็น 2.6 โอห์ม ……ดูเหมือนว่าจะสั้น ตรวจสอบตัวเก็บประจุอื่น ๆ สองสามตัวโดยสุ่มบางตัวแสดง 90 โอห์มและอื่น ๆ ……. ดังนั้นฉันจึงลบตัวเก็บประจุที่แสดงค่าต่ำกว่า 5 โอห์ม……

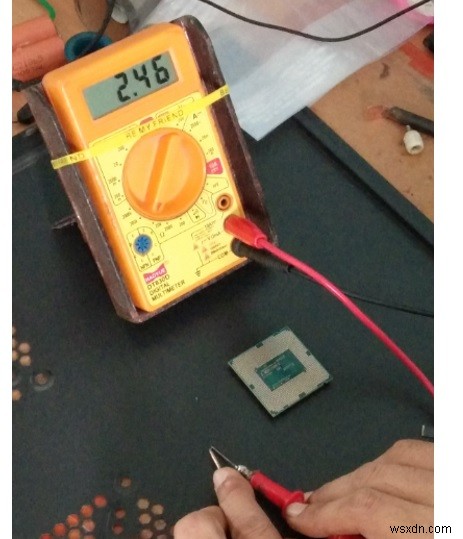

ตัวเก็บประจุที่ถอดออกเมื่อเช็คเอาท์ออกจากวงจร พบว่าตัวเก็บประจุลัดวงจรอยู่ที่ 2.46Ω

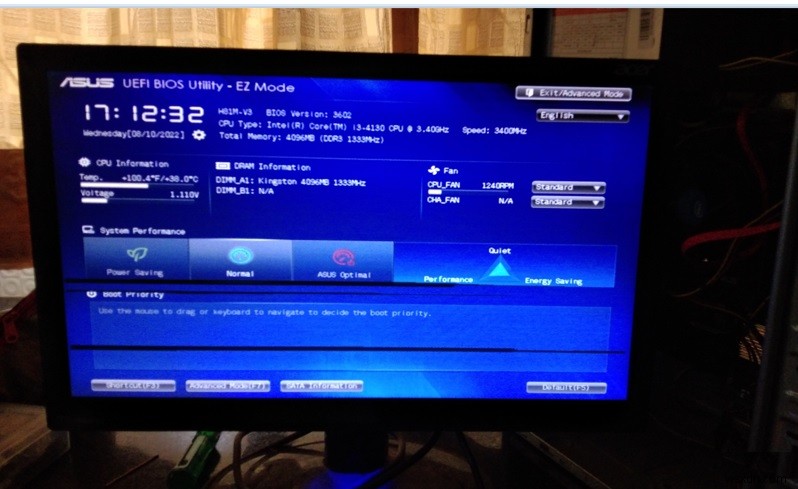

หลังจากถอดตัวเก็บประจุที่น่าสงสัยออกแล้ว ฉันเชื่อมต่อ CPU บนบอร์ดและเปิดสวิตช์เปิดปิดเครื่อง ฉันแตะ CPU มันร้อน &ฉันได้ยินเสียงบี๊บดังขึ้นดังขึ้นว่าบอร์ดกำลังทำงาน……ฉันเชื่อมต่อจอภาพ &ฉันอยู่ในหน้าจอตั้งค่า Bios……&พลังงานที่หมดไปของฉันก็เพิ่มขึ้น
เปิดและปิดสวิตช์ไฟแบบสุ่มเพื่อยืนยันการทำงานที่เหมาะสมหลังจากจ่ายไฟ &ดูเหมือนว่าตกลง ในวันถัดไป ฉันเชื่อมต่อฮาร์ดดิสก์ &เก็บ CPU ไว้บน Burn เพื่อทดสอบว่าทำงานได้ทั้งวันโดยไม่มีปัญหาใดๆ อัปเดตสิ่งต่างๆ ให้กับลูกค้า &เขารู้สึกตื่นเต้นและยินดีที่จะจ่ายเงินเพิ่มให้ฉันสำหรับแฮ็กนี้ ในขณะที่ฉันช่วยเครื่องของเขาให้เสียหาย
บทความนี้จัดทำขึ้นสำหรับคุณโดย Yogesh Panchal ซึ่งทำงานเป็นวิศวกรฮาร์ดแวร์คอมพิวเตอร์ในมุมไบ ประเทศอินเดีย
