จากช่างเทคนิคที่ฉันได้รับเมนบอร์ดเดสก์ท็อปพีซีเนื่องจากปัญหาไม่ทำงาน (อย่างที่บอกไปแล้วในบทความเกี่ยวกับการซ่อมเมนบอร์ด หากคุณไม่คุ้นเคยกับหลักการทำงานของเมนบอร์ด ให้ทำตามขั้นตอนการค้นหาข้อบกพร่องซึ่งจะเป็นประโยชน์ในการแก้ไขปัญหาวงจรต่างๆ) ในการตรวจสอบด้วยสายตาเป็นประจำ ฉันพบว่าไม่มีรอยไหม้และความเสียหายทางกายภาพ
อย่างที่คุณเห็นบอร์ดนี้ดูสะอาดไม่มีฝุ่นเกาะอยู่ แสดงว่ามีคนพยายามปลุกกระดานแล้ว ดังนั้นในกระบวนการทดสอบทั่วไป ฉันตรวจสอบแรงดันไฟฟ้าขณะสแตนด์บาย 5v บนสายสีม่วง มันแสดงการอ่านค่า 5v ซึ่งหมายความว่าวงจรสแตนด์บายใช้ได้ ฉันพยายามสตาร์ทบอร์ดโดยการลัดวงจร POWER_SW บนเมนบอร์ดแต่มันไม่ทริกเกอร์

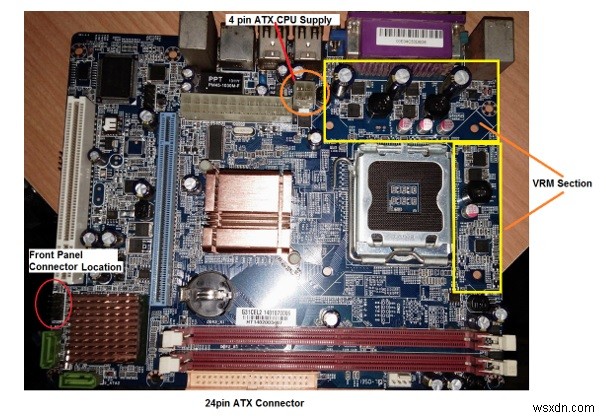

ตอนนี้ทดสอบแรงดันไฟฟ้าบนพินสวิตช์ไฟแล้วแสดง 3.3v ซึ่งใช้ได้สำหรับการกระตุ้น แต่ในกรณีนี้ไม่สามารถกระตุ้นได้ ตอนนี้ฉันมีข้อสงสัยเกี่ยวกับ VRM Section เลยถอดสายเคเบิล ATX 4pin ออกจากเมนบอร์ด &พยายามกระตุ้น; ยังคงปัญหาเดียวกันเพราะว่าเวลาในส่วน VRM สั้นลงก็ทำให้มาเธอร์บอร์ดไม่ทำงาน

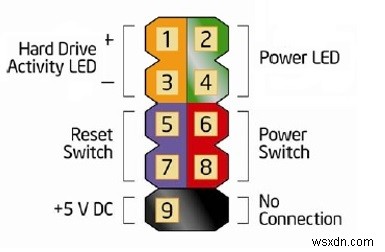

เราต้องตรวจสอบดูว่าขั้วต่อ 24pin ATX ยังคงเชื่อมต่ออยู่บนบอร์ดหรือไม่ ถอดขั้วต่อจ่าย CPU ATX 12v 4 พินออกจากซ็อกเก็ตและเปิดเครื่องแล้วลองเปิดสวิตช์ นี่คือแผนภาพการเชื่อมต่อขั้วต่อที่แผงด้านหน้า เราใช้สวิตช์ไฟสั้นสำหรับทริกเกอร์

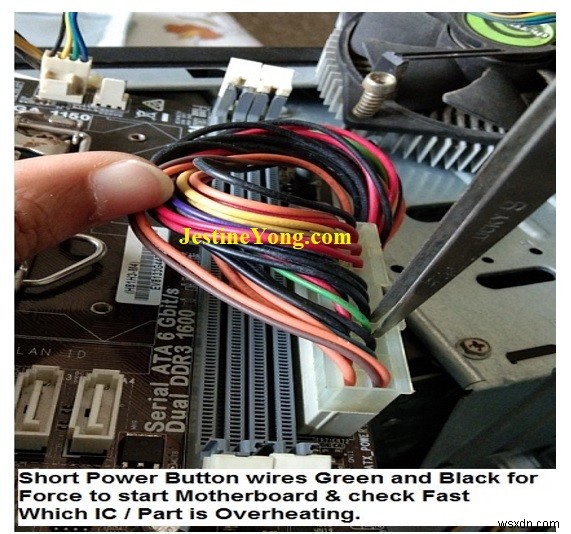

แต่ขั้นตอนข้างต้นทั้งหมดไม่สามารถกระตุ้นได้ ตอนนี้ฉันต้องเริ่มเมนบอร์ดนี้โดยการข้ามกระบวนการกระตุ้นเพื่อค้นหาส่วนประกอบที่มีความร้อนสูงเกินไปเนื่องจากการลัดวงจร สำหรับกระบวนการนี้กับตัวเชื่อมต่อ ATX 24 พิน เราต้องทำการลัดวงจรพินลวดสีเขียวและ – ใช้ลวดสีดำโดยใช้แหนบ
นี่จะเป็นการเริ่มแรงของเมนบอร์ดอย่างเต็มที่ (ไม่แนะนำให้ใช้เป็นวิธีแก้ปัญหาแบบถาวร ซึ่งจะทำให้วงจรไหม้หากส่วนประกอบบางส่วนลัดวงจรภายใน) หลังจากที่เมนบอร์ดเริ่มทำงาน ให้ตรวจสอบส่วนประกอบทั้งหมดอย่างรวดเร็วว่ามีความร้อนสูงเกินไปโดยการสัมผัสหรือไม่ แต่ในกรณีนี้ฉันไม่พบความร้อนสูงเกินไป ตรวจสอบแรงดันไฟฟ้าทั้งหมดด้วย แรงดันไฟฟ้าทั้งหมดอยู่ในช่วงปกติ แล้วปัญหาอยู่ที่ไหน?????

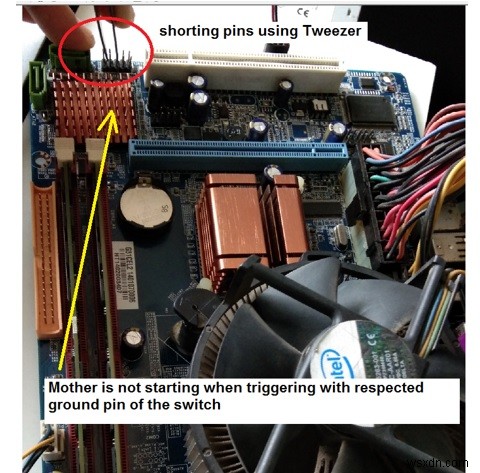

ตอนนี้ฉันมุ่งเน้นไปที่ตัวเชื่อมต่อที่แผงด้านหน้าอีกครั้ง หลังจากจ่ายไฟให้กับบอร์ด ฉันเริ่มตรวจสอบแรงดันไฟฟ้าบนพินที่เคารพทั้งหมด เช่น สำหรับ Power LED ที่ตรวจสอบแรงดันไฟฟ้า +ve พร้อมกราวด์ที่เคารพทั้งหมด ตกลง ยกเว้นพินทริกเกอร์
พินทริกเกอร์สวิตช์ไฟแสดง 3.3v เทียบกับกราวด์ของแชสซีของพอร์ตเอาท์พุตเช่น VGA, อนุกรม, ตัวเชื่อมต่อ USB ตัวโลหะ (โดยปกติเราใช้การอ้างอิงกราวด์ของแชสซีนี้สำหรับการทดสอบแรงดันไฟฟ้าหรือสำหรับการค้นหาสั้น ๆ ถึงกราวด์จากตัวเชื่อมต่อพอร์ตนี้) แต่มันไม่แสดงแรงดันไฟฟ้าพร้อมพินกราวด์ที่เคารพ (อันหนึ่งอยู่ข้าง + ve Pin ของ POWER_SW) ตรวจสอบความต่อเนื่องของพินนี้กับกราวด์ของตัวเชื่อมต่อแล้ว แต่มันไม่แสดงความต่อเนื่อง
(หมายเหตุ:สวิตช์จ่ายไฟนี้ทำงานบน Logical Ground Principle เนื่องจาก “ไม่ได้ต่อเข้ากับแหล่งพลังงานโดยตรง” โดยจะต่อเข้ากับคอนโทรลเลอร์ IC ซึ่งตรวจจับคำสั่งในสัญญาณ High &Low เมื่อเรากดสวิตช์นี้ 3.3v (สัญญาณสูง)Trigger Voltage จะกลายเป็น 0v (สัญญาณต่ำ) เพราะ Controller IC ออกแบบมาแบบนั้น &เมื่อ Senses of Low สัญญาณมันส่งคำสั่งไปยังแหล่งจ่ายไฟผ่าน PS_ON สายสีเขียวบน ATX Connector เพื่อปล่อยแรงดันไฟฟ้าส่วนที่เหลือไปยังเมนบอร์ด นี้ โหมดการทำงานใช้ได้กับแหล่งจ่ายไฟทั้งหมดที่ออกแบบมาสำหรับคุณสมบัติสแตนด์บาย)
นั่นหมายความว่ามีบางอย่างผิดปกติกับพินนี้ลงกราวด์ ติดตามรอบๆ พินกราวด์ทั้งหมดที่แสดงกราวด์ที่เหมาะสมด้วยพินที่เคารพ

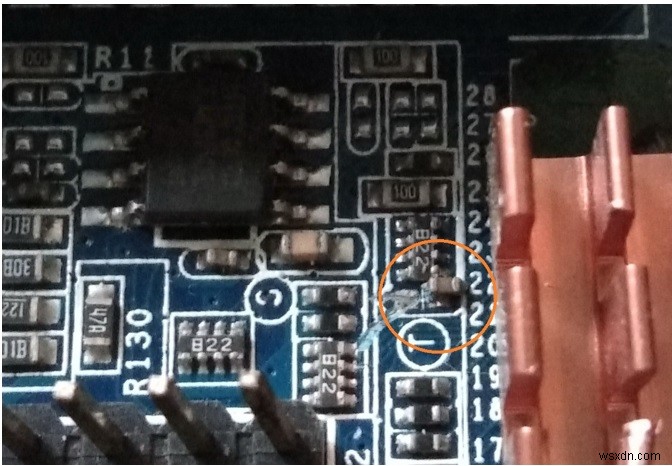

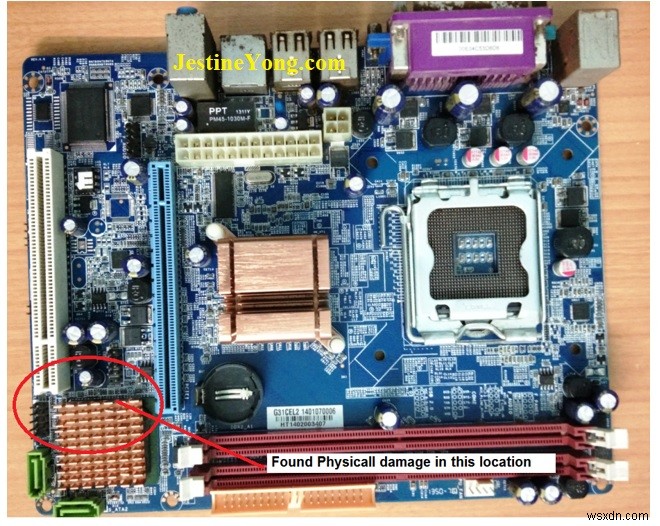

ใน PCB หลายชั้นประเภทนี้ คุณจะไม่สามารถติดตามการเชื่อมต่อได้เนื่องจากมีร่องรอยบางส่วนผ่านไปใต้ส่วนประกอบ ตอนนี้ฉันใช้แว่นขยายเพื่อค้นหาร่องรอยความเสียหาย………… (เป็นไปไม่ได้ที่จะติดตามปัญหานี้หากไม่มีแว่นขยาย) ใต้แว่นขยาย ฉันพบรอยขีดข่วนและทำให้ตัวเก็บประจุ SMD หลุดออกจากตำแหน่ง
หากคุณไม่มีแว่นขยาย คุณจะไม่สามารถซ่อมแซมบอร์ดประเภทนี้ได้
สำหรับการติดตามและดำเนินการบางอย่างกับข้อบกพร่องประเภทนี้อย่างละเอียด เราต้องมีกล้องจุลทรรศน์แบบ HD แต่น่าเสียดายที่ฉันไม่มี ฉันพยายามนำตัวเก็บประจุนี้กลับมาโดยใช้สถานีลมร้อนเพราะว่านี่เป็นตำแหน่งที่คับแคบมากและไม่สามารถใช้หัวแร้งกับสถานที่นี้ได้…..ทันทีที่ฉันเผชิญกับคันเร่งอากาศร้อนไปทางตัวเก็บประจุนี้ ตัวเก็บประจุนี้จะบินออกไปเนื่องจากการไหลของอากาศสะท้อนกลับจากฮีทซิงค์ของชิป IO ที่อยู่ใกล้เคียงที่เรียกว่าสะพานใต้
(งานนี้ต้องทำงานโดยถือแว่นขยายในมือข้างหนึ่ง ส่วนอีกมือถือแหนบเพื่อหยิบตัวเก็บประจุและต้องใช้อีกมือหนึ่งเพื่อจับที่จับสถานีอากาศร้อน)
ฮ่าฮ่าฮ่า………………….สับสน…….
การออกกำลังกายในพื้นที่แคบซึ่งมีส่วนประกอบเล็กๆ อยู่ใกล้กันเป็นเรื่องยากมาก ดังนั้นจึงเป็นไปไม่ได้ที่จะซ่อมแซมวงจรขนาดเล็กเหล่านี้

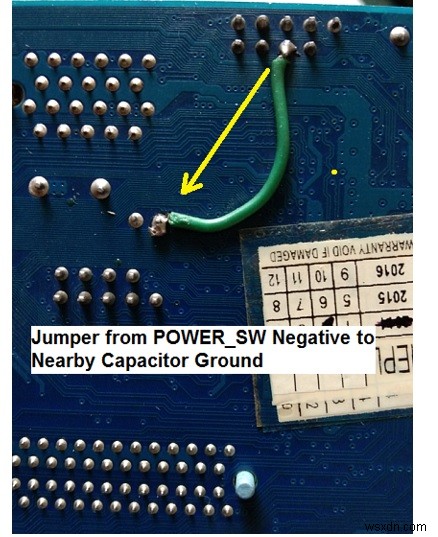

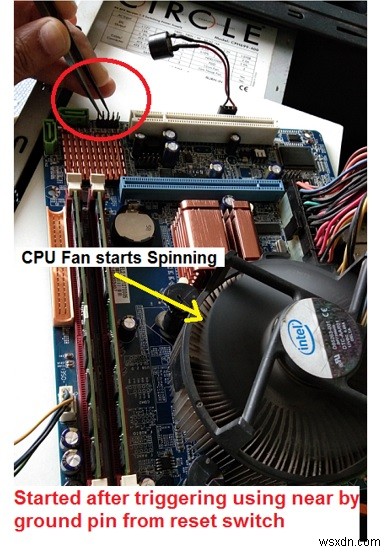

ตอนนี้ …….ฉันอยู่ในอีกโลกหนึ่งเพื่อหาวิธีแก้ปัญหา………..ทันใดนั้นฉันก็มีความคิด ฉันเพิ่งหยิบแหนบขึ้นมาแล้วสั่งงานสวิตช์โดยแตะหมุดกราวด์ของสวิตช์รีเซ็ตที่อยู่ใกล้เคียง เมนบอร์ดถูกทริกเกอร์ในครั้งนี้และเริ่มทำงาน ดังนั้นฉันจึงตัดสินใจสร้างจัมเปอร์ไปที่กราวด์ POWER_SW ไปยังกราวด์ตัวเก็บประจุใกล้เคียง
ตอนนี้งานขั้นสุดท้ายตามที่ตัดสินใจไว้……
ตอนนี้ได้ทดสอบมาเธอร์บอร์ดว่าใช้งานได้แล้ว และทำงานได้อย่างราบรื่นโดยไม่มีปัญหาใดๆ
บทความนี้จัดทำขึ้นสำหรับคุณโดย Yogesh Panchal ซึ่งทำงานเป็นวิศวกรฮาร์ดแวร์คอมพิวเตอร์ในมุมไบ ประเทศอินเดีย
ป.ล.- คุณรู้จักเพื่อนของคุณที่จะได้รับประโยชน์จากเนื้อหาที่คุณกำลังอ่านอยู่ตอนนี้หรือไม่? หากเป็นเช่นนั้น ให้ส่งต่อเว็บไซต์นี้ให้เพื่อนของคุณ หรือคุณสามารถเชิญเพื่อนของคุณให้สมัครรับจดหมายข่าวของฉันได้ฟรีในลิงก์นี้ .
หมายเหตุ:คุณสามารถตรวจสอบบทความการซ่อมก่อนหน้านี้ได้ที่ ลำโพง Creative SBS 370 ที่ซ่อมแซมโดยไม่มีไฟฟ้า
