การซ่อมแซมนี้เป็นเรื่องเกี่ยวกับเมนบอร์ด 486DX-2 รุ่นเก่าที่ดีของฉัน ซึ่งชิปนาฬิกา RTC เสียหลังจากเซลล์ลิเธียมภายในไม่สามารถสำรองข้อมูลการตั้งค่าการตั้งค่าได้เป็นเวลาหลายปี และคอมพิวเตอร์ไม่บูทอีกต่อไป ส่งผลให้เกิดข้อผิดพลาดการบล็อกการเริ่มต้นระบบ "CMOS Battery LOW"
ทำไมฉันถึงยังใช้พีซี 486 เครื่องเก่าแต่เชื่อถือได้ นั่นเป็นเพราะฉันใช้ตัวทดสอบ IC ภายนอก โปรแกรมเมอร์ GAL-/Eprom-/PAL- และ Universal ที่ใช้งานไม่ได้กับบอร์ดรุ่นใหม่อีกต่อไป
ประการหนึ่งเนื่องจากพอร์ต LPT บนเมนบอร์ดรุ่นใหม่ทุกตัวมีการเปลี่ยนแปลงเพื่อให้ใช้ที่อยู่พอร์ตภายในที่เปลี่ยนแปลง และพอร์ต LPT จะไม่ถูกควบคุมโดยตรงจากที่อยู่พอร์ตเดิมอีกต่อไป บอร์ดรุ่นใหม่มีการเปลี่ยนแปลงเนื่องจากตอนนี้มีตัวเลือกในการตั้งค่าเป็น ECP, EPP, แบบสองทิศทางหรือการตั้งค่าอื่นๆ
ดังนั้นจึงไม่มีอุปกรณ์ควบคุม LPT เก่าของฉันที่ทำงานบนเมนบอร์ดเหล่านั้น และเหตุผลที่สองคือเนื่องจากบอร์ดรุ่นใหม่ไม่รองรับการ์ดสล็อต ISA หรือ VLB ภายในอีกต่อไป และ Taskit Eprop Eprommer ของฉันและการ์ด ISA ของตัวทดสอบ IC ELV ของฉันไม่ทำงานบน PCI หรือสล็อตเอ็กซ์แพนชันที่ใหม่กว่า

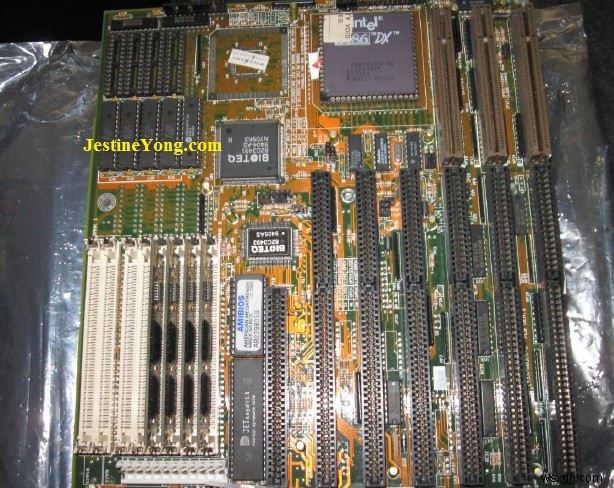

เหนือกว่าเมนบอร์ด MB1433 ตัวแรกของฉันที่มีโปรเซสเซอร์ 486 DX-2 33MHz และ RAM 4MB พร้อมหน่วยความจำ Cache Ram ของเมนบอร์ดเพิ่มเติม สล็อตขยาย ISA VLB/8-16 บิต 3 ช่อง, สล็อตขยาย ISA 8-16 บิต 3x และสล็อตขยาย ISA 1x 8 บิต
ฉันจะต้องซ่อมแซมพินอย่างน้อย 4 ตัวจากทั้งหมด 24 พิน (ไม่ได้เชื่อมต่อพินทั้งหมด!) โมดูลชิป RTC โดยการเปลี่ยนแบตเตอรี่ลิเธียมภายใน เมื่อลิเธียม 3V ในตัวหมดประจุจนหมดหลังจากผ่านไป 10 ปีขึ้นไป พีซีจะไม่ทำงานอีกต่อไป และ RTC จะต้องได้รับการซ่อมแซมนี้! และการตั้งค่าจะแสดงข้อความแสดงข้อผิดพลาด “CMOS BATTERY LOW!” และจะไม่เริ่มต้นดำเนินการต่อไป รูปภาพถัดไปแสดง

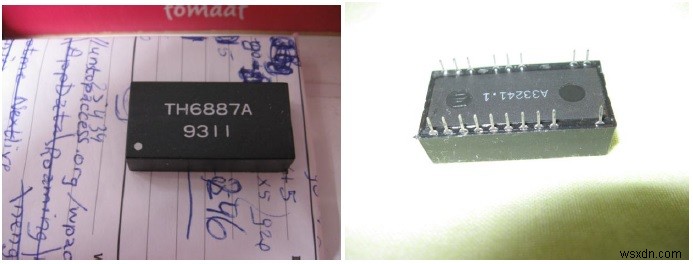

มุมมองด้านบนชิป TH6887A RTC ที่ว่างเปล่าและหมุดประสาน ชิป RTC นี้มีอยู่ในชื่ออื่นแต่มีฟังก์ชันเดียวกัน และฉันยังไม่มีพิน RTC ที่เข้ากันไม่ได้ ชิปที่ซ่อมแซมแล้วทุกตัวทำงานได้!

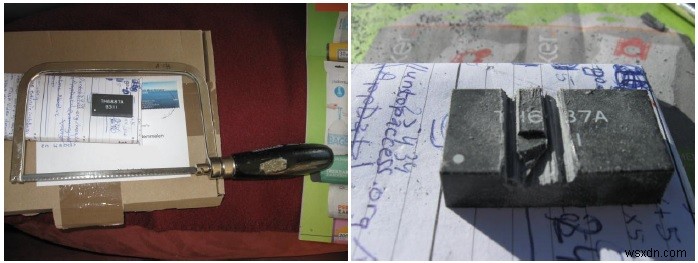

ด้านล่างเลื่อยที่ผมใช้เปิด RTC ด้วย ก่อนอื่น ฉันวาง RTC ไว้ในกระดานของผู้ทดลองที่ปูด้วยกระดาษเพื่อป้องกันไม่ให้หน้าสัมผัสสกปรก วิธีนี้จะช่วยปกป้องพิน RTC ไม่ให้หลุดออกขณะเลื่อย

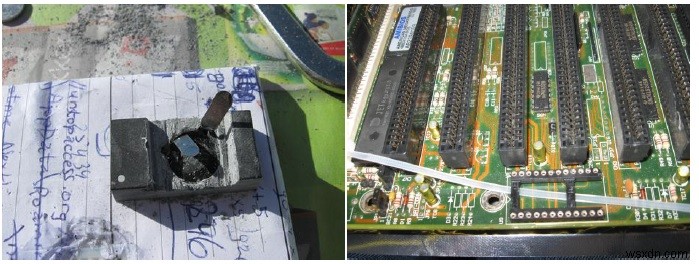

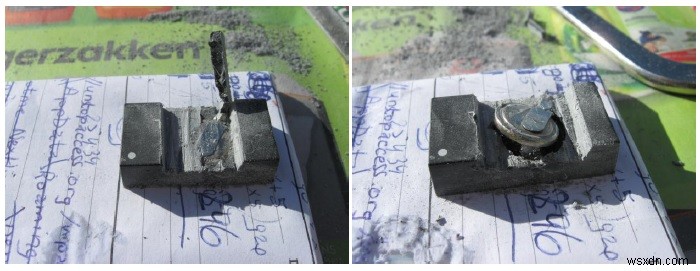

ภาพด้านบนทางขวาแสดงให้เห็นว่าฉันเกือบจะค้นพบเซลล์ลิเธียม 3V ภายในที่ตอนนี้ว่างเปล่าแล้ว ภาพด้านล่างแสดงขั้ว – ของเซลล์ว่างซึ่งติดอยู่ที่พิน 12 ของ RTC ฉันวางซ็อกเก็ตคุณภาพ (เครื่องจักร-) สำหรับโมดูล RTC หลังจากที่ฉันถอดโมดูลที่เสียหายออกแล้ว

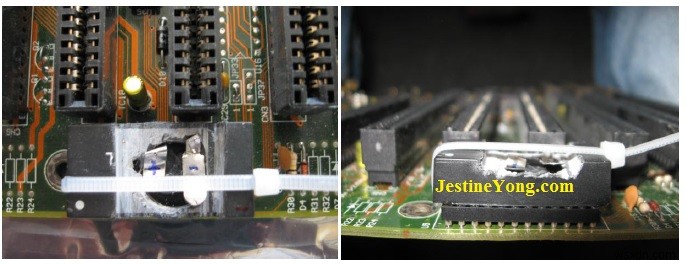

หลังจากที่ฉันถอดเซลล์ลิเธียม 3V ที่ไม่มีประโยชน์ออกแล้ว ฉันเสียบมันเข้าไปในช่องเสียบ 24 พินแล้วมัดด้วยผ้าพันเพื่อป้องกันไม่ให้หลุดออกมา ซึ่งจะทำให้พีซีของฉันไร้ประโยชน์หากเป็นเช่นนั้น

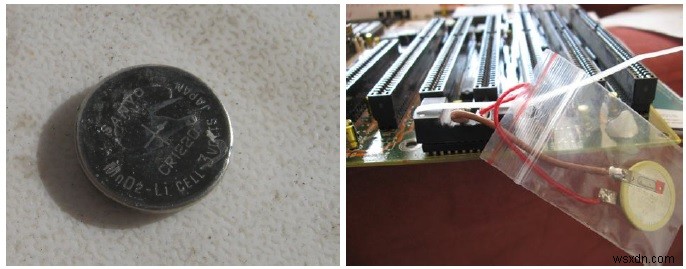

ลิเธียมที่ถูกดึงออกที่ไม่ดีคือเซลล์ CR1220 ขนาดเล็ก ฉันจะแทนที่มันด้วยเซลล์ลิเธียม 3V ที่ใหญ่กว่ามาก แต่ต่อเข้ากับสายไฟอ่อน 2 เส้น ด้วยวิธีนี้ ฉันยังรักษาความสูงของชิป RTC ให้อยู่ในพื้นที่สูงสุดที่ต้องการเพื่อป้องกันไม่ให้ชิปปิดกั้นการ์ดสล็อต ISA ที่ใส่ไว้ รูปภาพถัดไป：เซลล์ CR1220 ตัวเก่า และภาพถัดไปเป็นผลลัพธ์หลังจากที่ฉันติดเข้ากับเซลล์ลิเธียมใหม่ที่ใหญ่กว่า

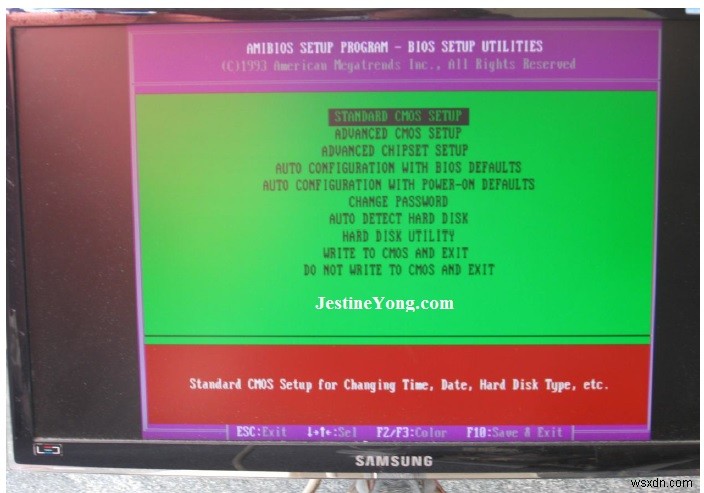

ตอนนี้ถึงเวลาที่จะทดสอบการทำงานของเมนบอร์ด 486DX-2 พร้อมด้วยชิป RTC ที่ได้รับการซ่อมแซมแล้ว ในภาพถัดไป หน้าจอการตั้งค่าเมนบอร์ดที่อยู่กับที่ของฉันทำงานอีกครั้ง และ “CMOS BATTERY LOW” หายไป!

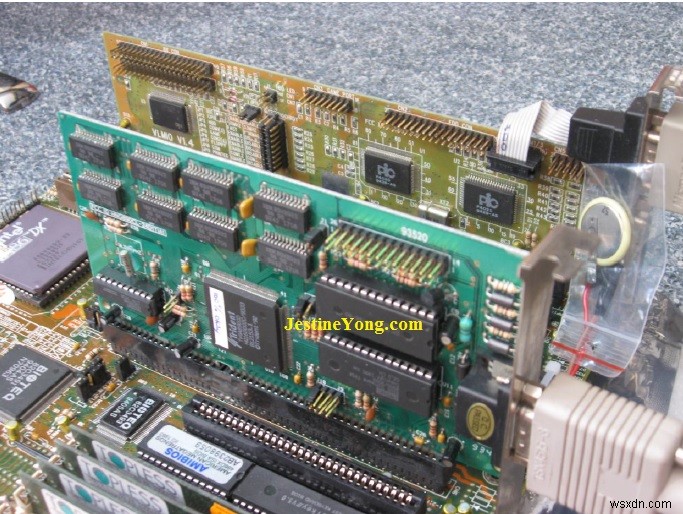

รูปภาพก่อนหน้าแสดงเมนบอร์ดที่ทดสอบโดยใส่การ์ดวิดีโอ ISA VGA และการ์ด I/O VLB/ISA 8-16 บิต หลังจากโมดูล RTC นี้ซ่อมแซม 486DX-2 66MHz ตัวเก่าของฉันและรุ่น 486DX-2 33MHz ประเภท MB1433 อื่นๆ ของฉันก็ทำงานได้อีกครั้งเหมือนที่เคยทำงานมา 20 ปีหรือมากกว่านั้น! และอาจจะคงอยู่ต่อไปอีกหลายปี

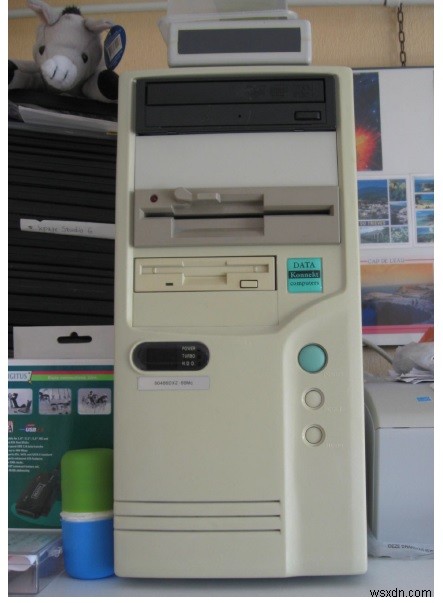

รูปภาพถัดไป：คอมพิวเตอร์ MB1433 DX-2 66MHz ของฉัน

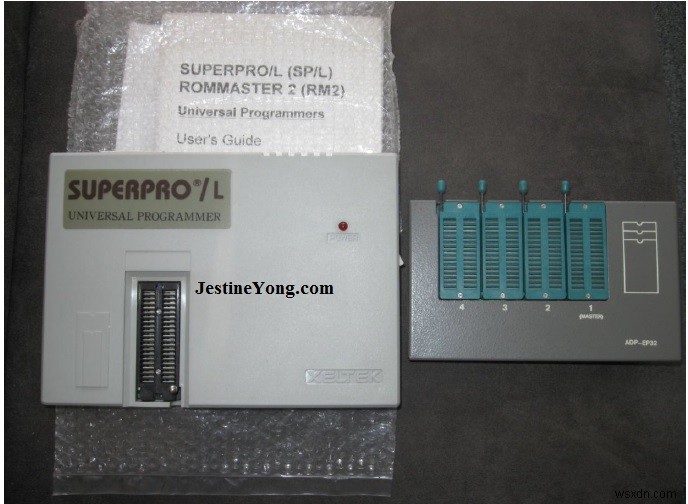

ฉันจะแสดงตอนนี้ว่าทำไมฉันต้องรักษาระบบพีซีที่เชื่อถือได้ของฉันให้ทำงานได้ดี ไม่ถูกของฉัน แต่โปรแกรมเมอร์สากล Xeltek Superpro L อายุประมาณ 20 ปีคงไร้ประโยชน์หากไม่มีพีซีของฉัน:
Superpro L หรือ SP/L แบบสั้นของฉันสามารถอ่านชิป PAL PLD และยังสามารถเขียน PAL-CE IC ได้ด้วย ซึ่งไม่สามารถทำได้กับโปรแกรมเมอร์สากลส่วนใหญ่ในปัจจุบัน!

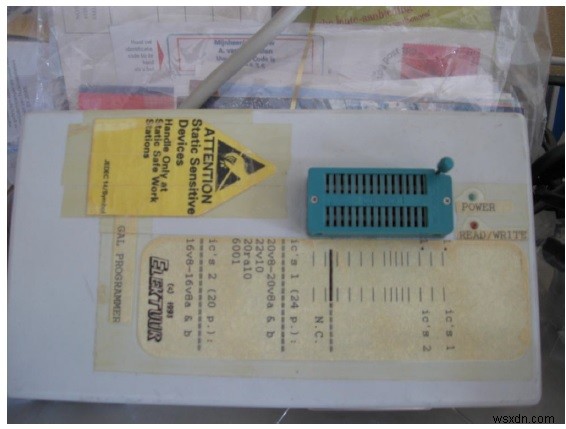

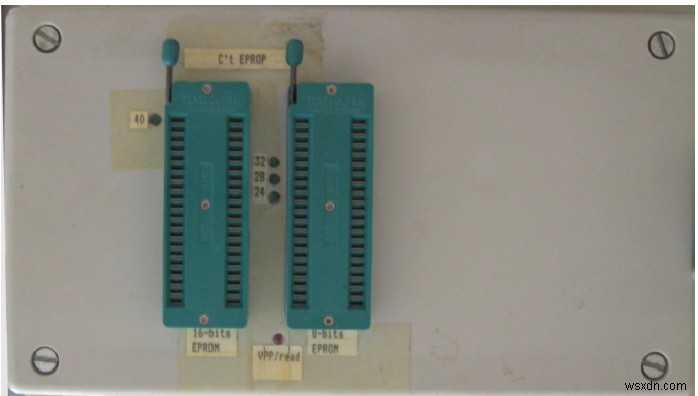

Xeltek SP/L ทำงานบนพอร์ต LPT โปรแกรมเมอร์ Elektor GAL (1993) ที่ทำงานได้อย่างสมบูรณ์แบบของฉันในภาพด้านบนใช้งานได้กับพอร์ต LPT ของพีซี 486 เครื่องเก่าที่ดีของฉันเท่านั้น รูปภาพต่อไปนี้แสดง Taskit ของฉัน
(ตีพิมพ์ในนิตยสาร C’t ของเยอรมัน) อุปกรณ์ eprommer ของ Eprop ที่ใช้การ์ดควบคุม ISA ของตัวเอง ดังนั้นจึงใช้งานได้กับคอมพิวเตอร์ 486 เครื่องเก่าที่ดีของฉันเท่านั้น

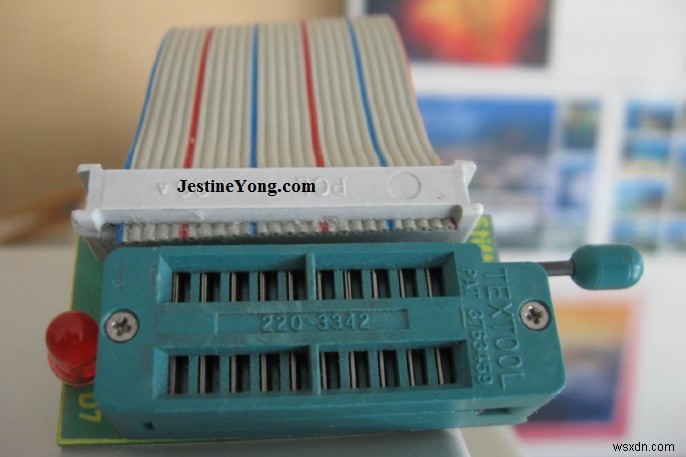

เหนือตัวทดสอบ ELV IC ของฉันซึ่งใช้การ์ดคอนโทรลเลอร์ ISA ด้วย สามารถทดสอบไอซี TTL/CMOS ได้มากถึง 20 พิน แต่อัลกอริธึมการทดสอบที่มีอยู่ไม่สามารถตั้งโปรแกรมและเพิ่มลงในไลบรารีของ

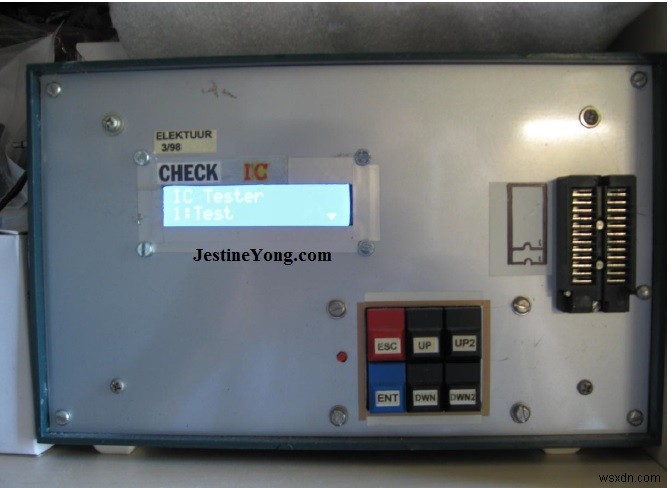

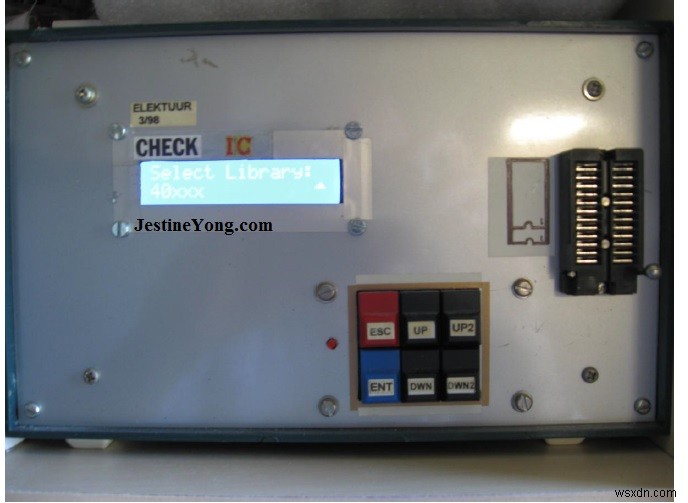

ได้ส่วนประกอบ ฉันยังมีตัวทดสอบ Elektor IC แบบสแตนด์อโลนด้วย (3/’98) และบางครั้งก็ดีกว่า TL866 ด้วยซ้ำ เนื่องจากยังทดสอบ TTL/CMOS บางประเภทที่ TL866 ไม่สามารถทำได้
ในช่วงไม่กี่ปีที่ผ่านมา ฉันได้เพิ่มผู้ทดสอบและมิเตอร์ดิจิทัลสองสามตัวลงในอุปกรณ์ของฉัน แต่เนื่องจากทั้งหมดแตกต่างกันและไม่มีตัวใดที่สมบูรณ์แบบ เมื่อรวมกันแล้วจึงใกล้เคียงกัน!

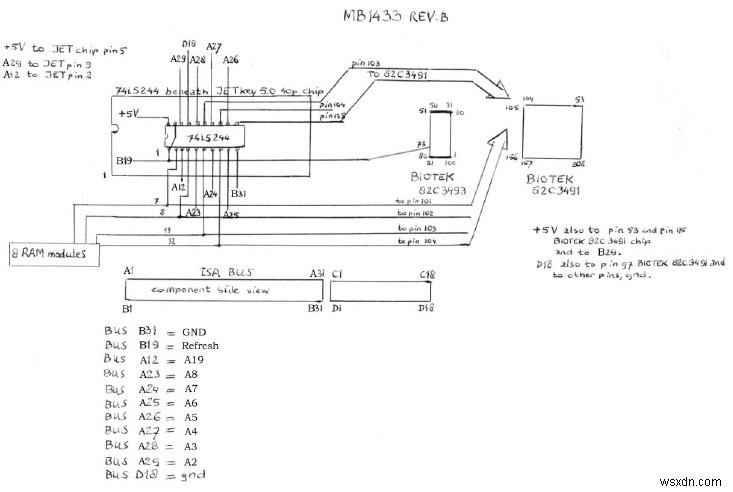

แผนผังถัดไปที่ฉันวาดหลังจากที่ฉันคิดว่าเมนบอร์ดของฉันมีข้อบกพร่องเนื่องจากทุกอย่างทำงานได้ แต่ไม่ใช่อุปกรณ์ภายนอก 4 เครื่องของฉัน
หลังจากเปลี่ยนฮาร์ดดิสก์ด้วยอันที่ใหญ่กว่า แทนที่ 720KB FDD ด้วย 1.44MB และแทนที่เครื่องเล่นซีดีรอมด้วยเครื่องเล่น DVD ที่ดีกว่า อาจเป็นเพราะการตั้งค่าพอร์ตที่เปลี่ยนแปลงนั้นผิด และสามารถเปลี่ยนได้เฉพาะบางโปรแกรมที่ใช้เท่านั้น อย่างไรก็ตาม พีซีของฉันทำงานได้อีกครั้งหลังจากที่ฉันใส่การ์ด VLB I/O อันอื่น และตรวจสอบและเปลี่ยนการตั้งค่าพอร์ตอีกครั้ง แผนผังต่อไปนี้อาจช่วยได้หากพบข้อบกพร่อง หลังจากนั้นฉันไม่พบสิ่งผิดปกติกับเมนบอร์ดของฉัน แต่สร้างแผนผังโดยการวัดชิป 74LS244 ใต้ชิป BIOS ของแป้นพิมพ์ JETkey 5.0
ไม่พบสิ่งใดบนอินเทอร์เน็ต อย่างน้อยก็ไม่มีแผนผังหรือคู่มือผู้ใช้เกี่ยวกับเมนบอร์ด MB1433 นี้ ซึ่งค่อนข้างน่าทึ่งเพราะสิ่งเหล่านี้ยังคงทำงานได้อย่างสมบูรณ์และมีคุณภาพดีมาก! ดังนั้นฉันหวังว่าแผนผังนี้จะช่วยเติมเต็มช่องว่างนี้ ชิปคอนโทรลเลอร์บนเมนบอร์ดของฉันในบทความนี้คือ 100 พินของ BIOTEK ประเภท 82C3493 และ 208 พิน 82C3491 ฉันหวังว่าฉันจะไม่ได้ทำผิดพลาด แต่ถ้าฉันทำ โปรดอย่าถือว่าฉันต้องรับผิดชอบต่อความผิดพลาดใดๆ ที่เกิดขึ้น ดังนั้นโปรดตรวจสอบสิ่งที่ฉันค้นพบอีกครั้ง
*อย่าสับสนระหว่าง A จากบัส ISA กับ A จากบรรทัดที่อยู่แผนผัง ไม่ได้ตั้งใจและไม่สามารถหลีกเลี่ยงได้
ฉันหวังว่าบทความนี้จะเป็นประโยชน์กับผู้ที่ยังคงต้องเก็บเมนบอร์ดเก่าเหล่านี้ไว้สำหรับอุปกรณ์เก่าแต่ราคาแพงและใช้งานได้!
อัลเบิร์ต ฟาน เบมเมเลน เมืองเวียร์ต เนเธอร์แลนด์
