โมเดลการจัดรูปแบบภาพ (Visual Formatting) ใน CSS เป็นโมเดลที่สอดคล้องกับอัลกอริทึมซึ่งประมวลผลและแปลงแต่ละองค์ประกอบของเอกสารเพื่อสร้างกล่องหนึ่งหรือหลายกล่องที่สอดคล้องกับ CSS Box Model
การจัดวางของกล่องที่สร้างขึ้นขึ้นอยู่กับคุณสมบัติหลายอย่าง เช่น:
- ขนาด (Dimensions)
- ประเภท - atomic inline-level, block, inline, หรือ inline-block
- การจัดตำแหน่ง - absolute, float, หรือ normal
- ความสัมพันธ์กับองค์ประกอบลูกและองค์ประกอบข้างเคียงในเอกสาร
- ข้อมูลภายนอก - ความกว้าง-สูงของ viewport และรูปภาพ ฯลฯ
การสร้างกล่อง CSS ขององค์ประกอบที่ประมวลผลแล้ว:
- ระดับบล็อก (Block level)
- องค์ประกอบเหล่านี้บังคับให้เกิดการขึ้นบรรทัดใหม่ด้านบนและด้านล่าง และใช้ความกว้างทั้งหมดที่มีอยู่ แม้ว่าเนื้อหาจะไม่จำเป็นต้องใช้ก็ตาม
- ตัวอย่าง: Divisions (<div>), Heading (<h1> ถึง <h6>), ฯลฯ
- ระดับอินไลน์ (Inline level)
- องค์ประกอบเหล่านี้ไม่บังคับให้เกิดการขึ้นบรรทัดใหม่ และใช้ความกว้างเพียงพอสำหรับเนื้อหาเท่านั้น
- ตัวอย่าง: Spans (<span>), Strong element (<strong>)
ตัวอย่าง
ลองดูตัวอย่างการสร้างกล่องระดับบล็อก:
<!DOCTYPE html> <html> <head> <title>HTML Heading</title> <style> form { width:70%; margin: 0 auto; text-align: center; } * { padding: 2px; margin:5px; } input[type="button"] { border-radius: 10px; } #headingPreview h2{ background-color: #DC3545; } </style> </head> <body> <form> <fieldset> <legend>HTML Heading</legend> <input type="text" id="textSelect" placeholder="Type Heading Here..."> <div id="radioBut"> <label>H1</label><input class="radio" type="radio" name="heading" value="h1" checked > <label>H2</label><input class="radio" type="radio" name="heading" value="h2"> <label>H3</label><input class="radio" type="radio" name="heading" value="h3"> <label>H4</label><input class="radio" type="radio" name="heading" value="h4"> <label>H5</label><input class="radio" type="radio" name="heading" value="h5"> <label>H6</label><input class="radio" type="radio" name="heading" value="h6"> </div> <div>Heading Preview: <span id="headingPreview">Output will show up here</span></div> <input type="button" onclick="changeHeading()" value="Preview"> </fieldset></form> <script> var textSelect = document.getElementById("textSelect"); var headingPreview = document.getElementById("headingPreview"); function changeHeading() { if(textSelect.value === '') headingPreview.innerHTML = 'Write a Heading'; else{ for(var i=0; i<6; i++){ var radInp = document.getElementsByClassName('radio')[i]; if(radInp.checked === true && textSelect.value !== ''){ headingPreview.innerHTML = '<'+radInp.value+'>'+textSelect.value+'</'+radInp.value+'>'; headingPreview.innerHTML += '<'+radInp.value+'>'+textSelect.value+'</'+radInp.value+'>'; } } } } </script></body></html>
ผลลัพธ์
จะได้ผลลัพธ์ดังนี้:

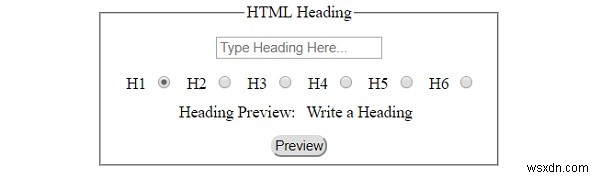

หลังจากคลิกปุ่ม 'Preview' โดยช่องข้อความว่างเปล่า:

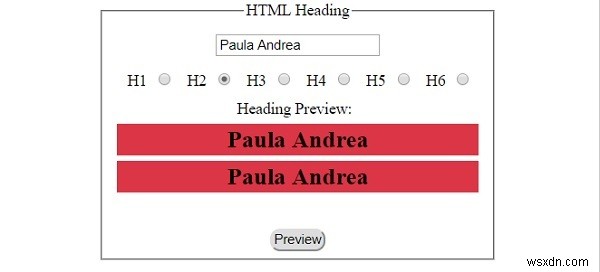

หลังจากคลิกปุ่ม 'Preview' โดยช่องข้อความไม่ว่างและปุ่ม radio 'h2' ถูกเลือก:
ตัวอย่าง
ลองดูตัวอย่างการสร้างกล่องระดับอินไลน์:
<!DOCTYPE html> <html> <head> <title>em element</title> <style> form { width:70%; margin: 0 auto; text-align: center; } * { padding: 2px; margin:5px; } input[type="button"] { border-radius: 10px; } em{ background-color: #FF8A00; } </style> </head> <body> <form> <fieldset> <legend>em-element</legend> <label for="textSelect">Formatter: </label> <input id="textSelect" type="text" placeholder="John Doe"> <input type="button" onclick="convertItalic()" value="Check"> <div id="divDisplay"></div> </fieldset> </form> <script> var divDisplay = document.getElementById("divDisplay"); var textSelect = document.getElementById("textSelect"); function convertItalic() { for(i=0; i<2; i++){ var italicObject = document.createElement("EM"); var italicText = document.createTextNode(textSelect.value); italicObject.appendChild(italicText); divDisplay.appendChild(italicObject); } } </script> </body> </html>
ผลลัพธ์
จะได้ผลลัพธ์ดังนี้:

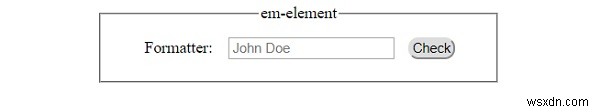

ก่อนคลิกปุ่ม 'Check':
หลังคลิกปุ่ม 'Check':
