จะค้นหาพื้นที่ของไลบรารี Java OpenCV ของเส้นขอบรูปภาพได้อย่างไร

Contours เป็นเพียงเส้นเชื่อมจุดทั้งหมดตามแนวขอบของรูปร่างนั้นๆ การใช้สิ่งนี้คุณสามารถ -

• หารูปร่างของวัตถุ

• คำนวณพื้นที่ของวัตถุ

• ตรวจจับวัตถุ

• รู้จักวัตถุ

คุณสามารถค้นหารูปทรงของรูปทรงต่างๆ วัตถุในภาพได้โดยใช้ findContours() กระบวนการ. ในทำนองเดียวกันคุณสามารถวาดได้

คุณยังสามารถค้นหาพื้นที่ของรูปร่างได้จากภาพที่ป้อนเข้า ในการดำเนินการดังกล่าว คุณต้องเรียกใช้ contourArea() วิธีการของคลาส Imgproc วิธีนี้ยอมรับรูปร่างของรูปร่างเฉพาะ ค้นหาและส่งคืนพื้นที่

ตัวอย่าง

ตัวอย่าง Java ต่อไปนี้จะค้นหาพื้นที่ของแต่ละรูปร่าง/วัตถุในภาพที่กำหนด วาดโครงร่างของรูปร่างที่มีพื้นที่สีแดงน้อยกว่า 5000 ส่วนที่เหลือเป็นสีขาว

import java.util.ArrayList;
import java.util.List;
import org.opencv.core.Core;
import org.opencv.core.CvType;
import org.opencv.core.Mat;
import org.opencv.core.MatOfPoint;
import org.opencv.core.Point;
import org.opencv.core.Scalar;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;
public class FindContourArea {
   public static void main(String args[]) throws Exception {
      //Loading the OpenCV core library
      System.loadLibrary( Core.NATIVE_LIBRARY_NAME );
      //Reading the contents of the image
      String file ="D:\\Images\\javafx_graphical.jpg";
      Mat src = Imgcodecs.imread(file);
      //Converting the source image to binary
      Mat gray = new Mat(src.rows(), src.cols(), src.type());
      Imgproc.cvtColor(src, gray, Imgproc.COLOR_BGR2GRAY);
      Mat binary = new Mat(src.rows(), src.cols(), src.type(), new Scalar(0));
      Imgproc.threshold(gray, binary, 100, 255, Imgproc.THRESH_BINARY_INV);
      //Finding Contours
      List<MatOfPoint> contours = new ArrayList<>();
      Mat hierarchey = new Mat();
      Imgproc.findContours(binary, contours, hierarchey, Imgproc.RETR_TREE,
      Imgproc.CHAIN_APPROX_SIMPLE);
      Mat draw = Mat.zeros(src.size(), CvType.CV_8UC3);
      for (int i = 0; i < contours.size(); i++) {
         Scalar color = new Scalar(0, 0, 255);
         //Calculating the area
         double cont_area = Imgproc.contourArea(contours.get(i));
         System.out.println(cont_area);
         if(cont_area>5000.0){
            Imgproc.drawContours(draw, contours, i, color, 2,
            Imgproc.LINE_8, hierarchey, 2, new Point() ) ;
         } else {
            color = new Scalar(255, 255, 255);
            Imgproc.drawContours(draw, contours, i, color, 2, Imgproc.LINE_8,
            hierarchey, 2, new Point() ) ;
         }
      }
      HighGui.imshow("Contours operation", draw);
      HighGui.waitKey();
   }
}

ป้อนรูปภาพ

ผลลัพธ์

4091.0
6336.0
189.0
6439.0
4903.0

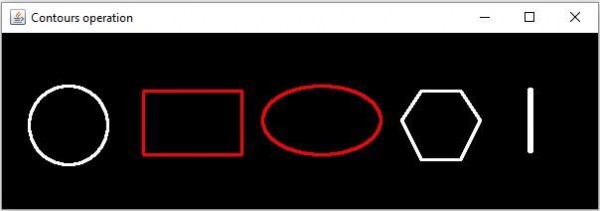

นอกเหนือจากผลลัพธ์ข้างต้น โปรแกรมด้านบนสร้างหน้าต่างต่อไปนี้ -
