วิธีวาดเส้นใน Android ด้วย Canvas

ภาพรวม

ตัวอย่างนี้สาธิตการวาดเส้น (Draw Line) บน Canvas แล้วนำไปแสดงใน ImageView

ขั้นตอนที่ 1: สร้างโปรเจกต์ใหม่

เปิด Android Studio → File → New Project และกรอกข้อมูลที่จำเป็น

ขั้นตอนที่ 2: เลย์เอาต์ (res/layout/activity_main.xml)

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="https://schemas.android.com/apk/res/android"
    xmlns:tools="https://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:id="@+id/relativeLayout"
    tools:context=".MainActivity">

    <ImageView
        android:id="@+id/imageView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerInParent="true" />

    <Button
        android:id="@+id/button"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Draw Line"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:layout_marginBottom="70dp" />

</RelativeLayout>

ขั้นตอนที่ 3: โค้ดหลัก (src/MainActivity.java)

import android.content.Context;
import android.content.res.Resources;
import android.graphics.Bitmap;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;
import android.widget.ImageView;
import android.widget.RelativeLayout;

public class MainActivity extends AppCompatActivity {
    Context context;
    Resources resources;
    RelativeLayout relativeLayout;
    Button button;
    ImageView imageView;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        context = getApplicationContext();
        resources = getResources();
        relativeLayout = findViewById(R.id.relativeLayout);
        button = findViewById(R.id.button);
        imageView = findViewById(R.id.imageView);

        button.setOnClickListener(view -> {
            // สร้าง Bitmap ขนาด 400x400 (ปรับจาก 10x700 เดิมที่ผิด)
            Bitmap bitmap = Bitmap.createBitmap(400, 400, Bitmap.Config.ARGB_8888);
            Canvas canvas = new Canvas(bitmap);

            // พื้นหลังโปร่งใส (หรือสีพื้น)
            canvas.drawColor(Color.TRANSPARENT);

            // ตั้งค่า Paint
            Paint paint = new Paint();
            paint.setColor(Color.RED);
            paint.setStyle(Paint.Style.STROKE);
            paint.setStrokeWidth(8);
            paint.setAntiAlias(true); // ขอบเรียบ
            paint.setStrokeCap(Paint.Cap.ROUND); // ปลายเส้นกลม

            // วาดเส้นตรงแนวนอนตรงกลาง
            int offset = 50;
            int centerY = canvas.getHeight() / 2;
            canvas.drawLine(
                offset, centerY,
                canvas.getWidth() - offset, centerY,
                paint
            );

            // วาดเส้นทแยงมุม (ตัวอย่างเพิ่มเติม)
            paint.setColor(Color.BLUE);
            paint.setStrokeWidth(4);
            canvas.drawLine(0, 0, canvas.getWidth(), canvas.getHeight(), paint);

            // วาดวงกลม (ตัวอย่างเพิ่มเติม)
            paint.setStyle(Paint.Style.FILL);
            paint.setColor(Color.GREEN);
            canvas.drawCircle(canvas.getWidth() / 2f, canvas.getHeight() / 2f, 50, paint);

            imageView.setImageBitmap(bitmap);
        });
    }
}

ขั้นตอนที่ 4: AndroidManifest.xml

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="https://schemas.android.com/apk/res/android"
    package="app.com.sample">

    <application
        android:allowBackup="true"
        android:icon="@mipmap/ic_launcher"
        android:label="@string/app_name"
        android:roundIcon="@mipmap/ic_launcher_round"
        android:supportsRtl="true"
        android:theme="@style/AppTheme">

        <activity android:name=".MainActivity">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />
                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>

    </application>
</manifest>

การทดสอบ

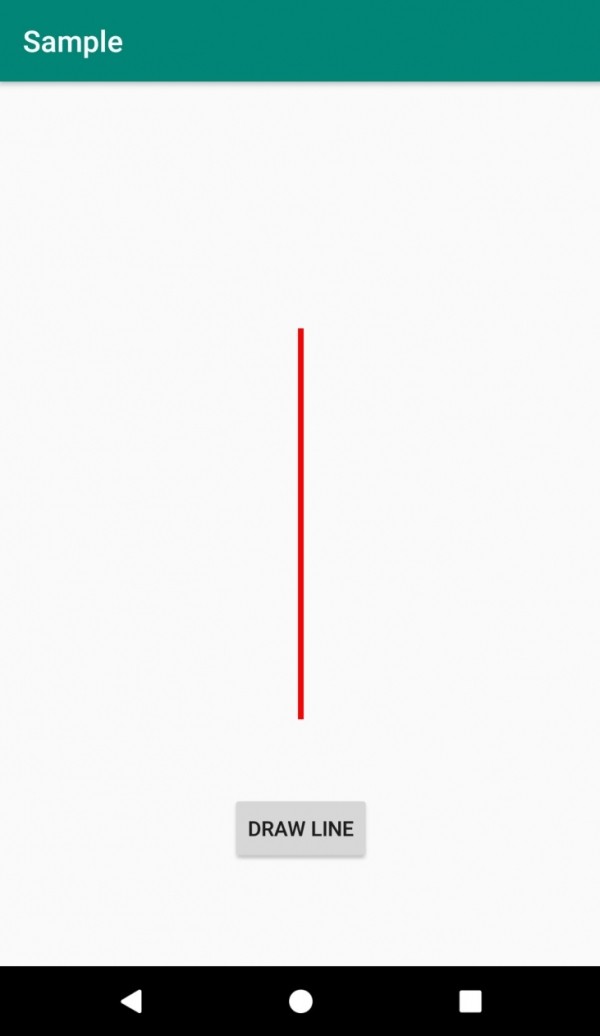

รันแอป กดปุ่ม "Draw Line" จะวาดเส้นและรูปทรงต่างๆ แสดงใน ImageView

Canvas และ Paint คำสั่งหลัก

Paint Settings

Canvas Drawing Methods

แนวทางปฏิบัติที่ดี (Best Practices)

1. สร้าง Paint Object นอก Loop (Reuse)

// ❌ ไม่ดี - สร้างใหม่ทุก Frame
onDraw() {
    Paint p = new Paint();
    p.setColor(Color.RED);
    canvas.drawLine(0, 0, 100, 100, p);
}

// ✅ ดี - สร้างครั้งเดียวเป็น Field
private final Paint paint = new Paint(Paint.ANTI_ALIAS_FLAG);
{ paint.setColor(Color.RED); paint.setStrokeWidth(4); }

onDraw() {
    canvas.drawLine(0, 0, 100, 100, paint);
}

2. ใช้ Custom View แทน ImageView + Bitmap

public class DrawingView extends View {
    private final Paint paint = new Paint(Paint.ANTI_ALIAS_FLAG);

    public DrawingView(Context context, AttributeSet attrs) {
        super(context, attrs);
        paint.setColor(Color.RED);
        paint.setStyle(Paint.Style.STROKE);
        paint.setStrokeWidth(8);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        canvas.drawLine(50, getHeight()/2f, getWidth()-50, getHeight()/2f, paint);
    }
}

// ใน XML
<com.example.DrawingView
    android:layout_width="match_parent"
    android:layout_height="200dp" />

3. Hardware Acceleration

Canvas operations ส่วนใหญ่รองรับ Hardware Acceleration แต่บางอย่างไม่รองรับ (เช่น Path.addArc บางกรณี) ต้องทดสอบ
