วิธีวาดเส้นโค้ง Precision-Recall ด้วย interpolation ใน Python Matplotlib

ในการวาดเส้นโค้ง Precision-Recall ด้วย interpolation ใน Python สามารถทำตามขั้นตอนดังนี้:

ขั้นตอน

• ตั้งค่าขนาดรูปและปรับ padding ระหว่างและรอบ subplots

• สร้าง r, p และ duplicate recall, i data points ด้วย numpy

• สร้าง figure และชุด subplots

• วาด recall matrix ในช่วง r.shape

• วาดข้อมูล r และ dup_r ด้วยเมธอด plot()

• แสดงรูปด้วยเมธอด show()

ตัวอย่าง

import numpy as np
import matplotlib.pyplot as plt
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
r = np.linspace(0.0, 1.0, num=10)
p = np.random.rand(10) * (1. - r)
dup_p = p.copy()
i = r.shape[0] - 2
while i >= 0:
    if p[i + 1] > p[i]:
        p[i] = p[i + 1]
    i = i - 1
fig, ax = plt.subplots()
for i in range(r.shape[0] - 1):
    ax.plot((r[i], r[i]), (p[i], p[i + 1]), 'k-', label='', color='red')
    ax.plot((r[i], r[i + 1]), (p[i + 1], p[i + 1]), 'k-', label='', color='red')
ax.plot(r, dup_p, 'k--', color='blue')
plt.show()

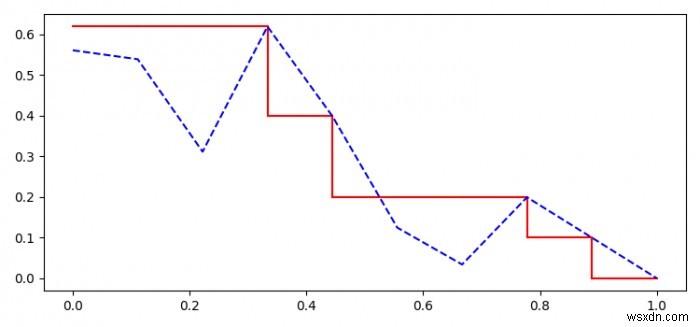

ผลลัพธ์

จะแสดงเส้นโค้ง Precision-Recall แบบ interpolated (สีแดง) และ original (สีน้ำเงิน 점선)
