ในการทำ radar (spider) chart หลายเหลี่ยมใน Python สามารถทำตามขั้นตอนดังนี้:
ขั้นตอน
ตั้งค่าขนาดรูปและปรับ padding ระหว่างและรอบ subplots
สร้าง Pandas dataframe คอลัมน์ sports และ values
สร้าง figure ใหม่หรือ activate existing figure
เพิ่ม ax ให้ figure เป็นส่วนของ subplot arrangement
จากค่า data frame คำนวณ theta value
ได้รายการ values จาก data frame
สร้าง bar plot ด้วย theta และ values
เติมสีพื้นที่ระหว่าง polygon
แสดงรูปด้วยเมธอด show()
ตัวอย่าง
import pandas as pd
import matplotlib.pyplot as plt
import numpy as np
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
df = pd.DataFrame({'sports': ['Strength', 'Speed', 'Power', 'Agility', 'Endurance', 'Analytical Aptitude'],
'values': [7, 8, 6, 10, 8, 9]})
fig = plt.figure()
ax = fig.add_subplot(111, projection="polar")
theta = np.arange(len(df) + 1) / float(len(df)) * 2 * np.pi
values = df['values'].values
values = np.append(values, values[0])
l1, = ax.plot(theta, values, color="purple", marker="o", label="Name of values")
ax.tick_params(pad=10)
ax.fill(theta, values, 'green', alpha=0.3)
plt.show()

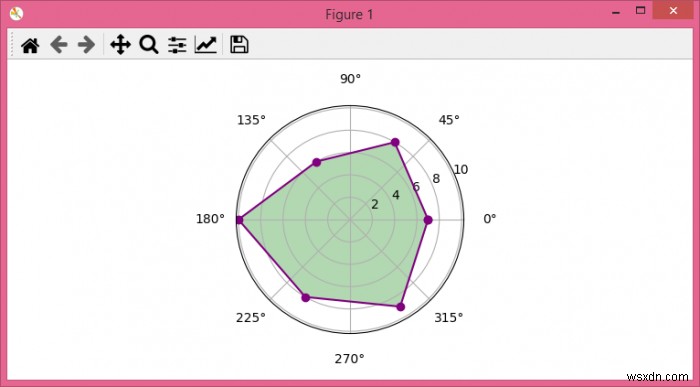

ผลลัพธ์
จะแสดง radar chart 6 มุม สีม่วงขอบ สีเขียวเติม alpha 0.3
