วิธีการพล็อตเส้นเรียบด้วย matplotlib?

ในการพล็อตเส้นเรียบด้วย matplotlib เราสามารถทำตามขั้นตอนต่อไปนี้ -

ขั้นตอน

• กำหนดขนาดรูปและปรับช่องว่างภายในระหว่างและรอบๆ แผนผังย่อย

• สร้างรายการจุดข้อมูล x และ ย .

• พล็อต x และ ย จุดข้อมูล

• สร้าง x_new และ bspline จุดข้อมูลสำหรับเส้นเรียบ

• รับ y_new จุดข้อมูล. คำนวณ (สัมประสิทธิ์ของ) การสอดแทรก B-spline

• พล็อต x_new และ y_new จุดข้อมูลโดยใช้ plot() วิธีการ

• หากต้องการแสดงรูป ให้ใช้ show() วิธีการ

ตัวอย่าง

import numpy as np
from matplotlib import pyplot as plt
from scipy import interpolate

# Set the figure size
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

# x and y data points
x = np.array([1, 3, 4, 6, 7])
y = np.array([5, 1, 3, 2, 4])

# Plot the data points
plt.plot(x, y)

# x_new, bspline, y_new
x_new = np.linspace(1, 5, 50)
bspline = interpolate.make_interp_spline(x, y)
y_new = bspline(x_new)

# Plot the new data points
plt.plot(x_new, y_new)

plt.show()

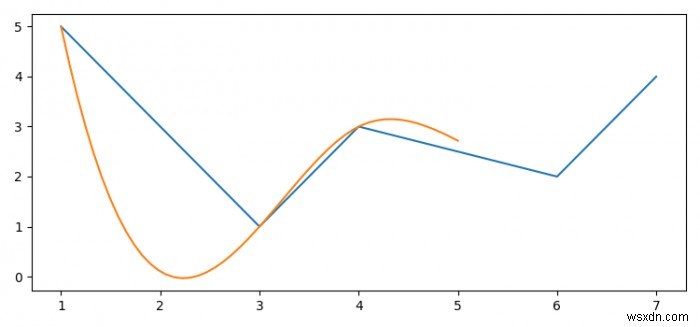

ผลลัพธ์

มันจะสร้างผลลัพธ์ต่อไปนี้ -
