จะพล็อตสี่เหลี่ยมบนแกนวันที่และเวลาโดยใช้ Matplotlib ได้อย่างไร

ในการพล็อตสี่เหลี่ยมผืนผ้าบนแกนวันที่และเวลาโดยใช้ matplotlib เราสามารถทำตามขั้นตอนต่อไปนี้ -

• กำหนดขนาดรูปและปรับช่องว่างภายในระหว่างและรอบๆ แผนผังย่อย
• สร้างตัวเลขใหม่หรือเปิดใช้งานตัวเลขที่มีอยู่
• เพิ่ม '~.axes.Axes' ไปยังรูปที่เป็นส่วนหนึ่งของการจัดเรียงแผนย่อยโดยใช้ add_subplot() วิธีการ
• ในการกำหนดสี่เหลี่ยมผืนผ้า ให้ค้นหาจุดยึดโดยใช้วันที่และเวลาของ matplotlib
• เพิ่ม '~.Patch' ไปที่แกนโดยใช้ add_patch() วิธีการ
• ตั้งค่าตัวระบุตำแหน่งแกนหลักและตัวจัดรูปแบบ
• จำกัดมาตราส่วนแกน x และ y
• หากต้องการแสดงรูป ให้ใช้ show() วิธีการ

ตัวอย่าง

from datetime import datetime, timedelta
from matplotlib.patches import Rectangle

import matplotlib.pyplot as plt
import matplotlib.dates as mdates

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

fig = plt.figure()

ax = fig.add_subplot(111)

startTime = datetime.now()
endTime = startTime + timedelta(seconds=1)
start = mdates.date2num(startTime)
end = mdates.date2num(endTime)

width = end – start
rect = Rectangle((start, 0), width, 1, color='red')
ax.add_patch(rect)

locator = mdates.AutoDateLocator(minticks=3)
formatter = mdates.AutoDateFormatter(locator)

ax.xaxis.set_major_locator(locator)
ax.xaxis.set_major_formatter(formatter)

plt.xlim([start - width, end + width])
plt.ylim([-.5, 1.5])

plt.show()

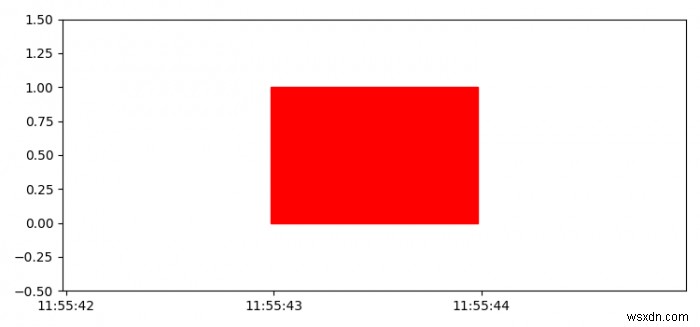

ผลลัพธ์
