การส่งออกไฟล์ svg จากรูป Matplotlib

ในการส่งออกไฟล์ SVG จากตัวเลข matplotlib เราสามารถทำตามขั้นตอนต่อไปนี้ -

• กำหนดขนาดรูปและปรับช่องว่างภายในระหว่างและรอบๆ แผนผังย่อย

• สร้างร่างและชุดแผนย่อย

• สร้างจุดข้อมูล x และ y แบบสุ่มโดยใช้ numpy

• พล็อตจุดข้อมูล x และ y โดยใช้ plot() วิธีการ

• บันทึก .svg ฟอร์แมตไฟล์โดยใช้ savefig() วิธีการ

ตัวอย่าง

import numpy as np
from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True
fig, ax = plt.subplots()
x = np.random.rand(10)
y = np.random.rand(10)
ax.plot(x, y, ls='dotted', linewidth=2, color='red')
plt.savefig("myimg.svg")

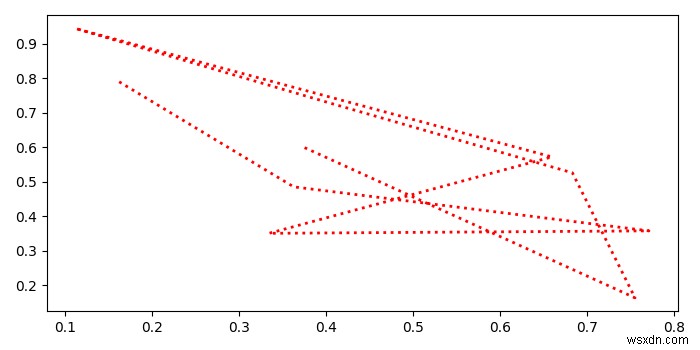

ผลลัพธ์

เมื่อเรารันโค้ดนี้ มันจะสร้างไฟล์ SVG ชื่อ "myimg.svg " และบันทึกไว้ในไดเร็กทอรีปัจจุบัน
