วิธีทดสอบ PSU ด้วยมัลติมิเตอร์

หน่วยจ่ายไฟเป็นส่วนประกอบสำคัญของเซิร์ฟเวอร์ทั้งหมดสำหรับการทำงานปกติของโครงสร้างพื้นฐานด้านไอที วันนี้เกือบทุกระบบมาพร้อมกับ PSU ระหว่างการซื้อ PSU ไม่ได้ส่งพลังงานตรงไปยังคอมพิวเตอร์ของคุณ เนื่องจากจะแปลง กระแสสลับ (AC) เป็น กระแสตรง (DC) โดยใช้ส่วนประกอบภายใน หากคอมพิวเตอร์ของคุณไม่ได้รับแหล่งจ่ายไฟเพียงพอหรือ PSU ล้มเหลว คุณอาจต้องเผชิญกับผลที่ตามมาหลายประการ เช่น ระบบอาจไม่เสถียรหรือคอมพิวเตอร์ของคุณอาจไม่สามารถบู๊ตจากเมนูเริ่มได้ ในกรณีนี้ คุณต้องใช้วิธีการทดสอบเพื่อวิเคราะห์สถานะการทำงานของมัน หากคุณกำลังพยายามทำเช่นนั้นแสดงว่าคุณมาถูกที่แล้ว! เรานำคำแนะนำที่สมบูรณ์แบบที่จะช่วยให้คุณเรียนรู้วิธีทดสอบ PSU ด้วยมัลติมิเตอร์ ดังนั้นอ่านต่อเพื่อทราบรายละเอียดทั้งหมด

วิธีทดสอบ PSU ด้วยมัลติมิเตอร์

ก่อนทำความรู้จักวิธีทดสอบ PSU ด้วยมัลติมิเตอร์ ต่อไปนี้คือสัญญาณบางอย่างที่คุณต้องเผชิญเมื่อ Power Supply Unit ล้มเหลว

• พีซีไม่สามารถบู๊ตได้เลย :เมื่อมีปัญหากับ Power Supply Unit พีซีของคุณไม่สามารถบู๊ตได้ตามปกติ เป็นผลให้ระบบไม่สามารถเริ่มต้นได้ และมักถูกเรียกว่า คอมพิวเตอร์เสีย .
• พีซีรีสตาร์ทแบบสุ่มหรือปิดเครื่อง :หากพีซีของคุณรีสตาร์ทแบบสุ่มหรือปิดเครื่องระหว่างการเริ่มต้นระบบ แสดงว่า PSU ขัดข้อง
• จอฟ้ามรณะ :หากหน้าจอ PC ของคุณเปลี่ยนเป็นสีน้ำเงิน มีโอกาสมากขึ้นที่ PSU จะไม่อยู่ในสภาพดี
• แช่แข็ง :เมื่อหน้าจอพีซีของคุณค้างโดยไม่มีเหตุผลโดยไม่มีหน้าจอสีน้ำเงินหรือสีดำ แสดงว่าอาจมีปัญหาด้านฮาร์ดแวร์อยู่ที่นี่
• กระตุกและกระตุก :อาการแล็กอย่างกะทันหันและการพูดติดอ่างเป็นปัญหาที่พบบ่อยที่สุด ซึ่งคุณสามารถยืนยันได้ด้วยวิธีการทดสอบ
• ข้อบกพร่องของหน้าจอ :นี่เป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดที่บ่งบอกว่าพาวเวอร์ซัพพลายยูนิตใกล้จะหมดอายุในไม่ช้านี้
• เสียงจากพัดลม :หากพีซีของคุณไม่ได้ใช้งานและคุณได้ยินเสียงดัง และพัดลมกำลังทำงานที่ RPM สูงสุด ให้ตรวจสอบว่าระบบร้อนเกินไปหรือไม่ ถ้าไม่เช่นนั้นแสดงว่า Power Supply Unit ล้มเหลว ตรวจสอบให้แน่ใจว่าระบบไม่ร้อนเกินไปโดยไม่มีเหตุผล
• ความร้อนสูงเกินไป :ความร้อนสูงเกินไปอาจเป็นสัญญาณบ่งบอกถึงประสิทธิภาพการทำงานของพาวเวอร์ซัพพลายที่ไม่ดี
• ควันหรือกลิ่นไหม้ :หาก Power Supply Unit ตายสนิท อาจปล่อยควันพร้อมกับกลิ่นไหม้

ขั้นตอนข้อควรระวัง

เมื่อคุณสามารถยืนยันว่าคุณมีข้อผิดพลาดกับ PSU และต้องการทราบวิธีทดสอบ PSU ด้วยมัลติมิเตอร์ ให้อ่านส่วนนี้ต่อไปเพื่อแก้ไขปัญหาก่อนที่จะปฏิบัติตามวิธีการทดสอบ

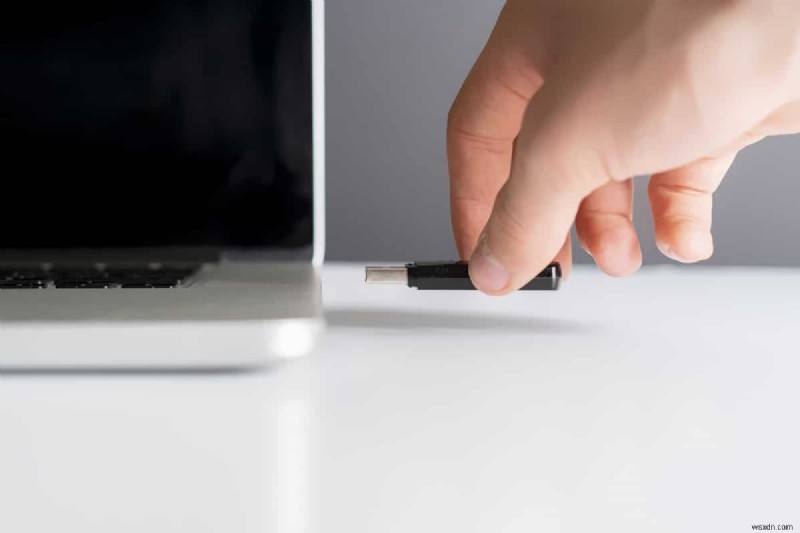

วิธีที่ 1:ลบอุปกรณ์ USB และดิสก์

หากคุณมีดีวีดี คอมแพคดิสก์ หรืออุปกรณ์ USB ที่เชื่อมต่อกับพีซีของคุณ ยกเลิกการเชื่อมต่อ และ รีบูต คอมพิวเตอร์ของคุณ. ขอแนะนำให้คุณถอดอุปกรณ์ภายนอกออกด้วยความระมัดระวังเพื่อหลีกเลี่ยงการสูญหายของข้อมูล

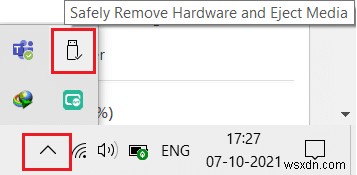

1. นำทางและค้นหา นำฮาร์ดแวร์ออกอย่างปลอดภัยและนำสื่อออก บนทาสก์บาร์

2. ตอนนี้ คลิกขวาที่ ไอคอน และ เลือก อุปกรณ์ภายนอกที่คุณต้องการนำออกจากพีซีของคุณ

3. ในทำนองเดียวกัน ให้นำอุปกรณ์ภายนอกอื่นๆ ทั้งหมดออก จากระบบอย่างปลอดภัยและ รีบูต พีซีของคุณ

วิธีที่ 2:ลบฮาร์ดแวร์ใหม่

คุณสามารถลองยกเลิกการเชื่อมต่อฮาร์ดแวร์ภายนอกหรือภายในและอุปกรณ์ต่อพ่วงที่คุณได้รับล่าสุด หากคุณพบว่าคอมพิวเตอร์ของคุณทำงานได้ดีหลังจากถอดอุปกรณ์ฮาร์ดแวร์ออก แสดงว่าฮาร์ดแวร์ใหม่อาจเข้ากันไม่ได้กับระบบ

วิธีที่ 3:ถอดสายทั้งหมดออก

หากคอมพิวเตอร์มีแหล่งจ่ายไฟไม่เพียงพอ คุณอาจต้องเผชิญกับข้อขัดแย้งที่ยุ่งยากหลายประการในการแก้ไข แม้ว่าไฟฟ้าดับระหว่างการทำงานของคุณ ฟังก์ชันการทำงานเดิมของระบบจะถูกรบกวน นอกจากนี้ หากคุณใช้สายเคเบิลเก่า ชำรุด หรือไม่น่าเชื่อถือ การเชื่อมต่อจะตัดการเชื่อมต่อจากอุปกรณ์ต่อไป

แม้ว่าความเร็วของระบบจะสูงมาก คุณจะไม่ได้รับการบริการอย่างต่อเนื่องเมื่อสายไฟขาด ตรวจสอบให้แน่ใจว่าสายไฟไม่เสียหาย และหากสายไฟไม่อยู่ในสภาพที่เหมาะสม ให้เปลี่ยนสายไฟใหม่ก่อนที่จะทราบวิธีทดสอบ PSU ด้วยมัลติมิเตอร์

1. เสียบสายไฟออกจากรางปลั๊กไฟ และลองเชื่อมต่อระบบกับเต้ารับไฟฟ้าที่ผนัง สิ่งนี้จะได้ผลในกรณีส่วนใหญ่

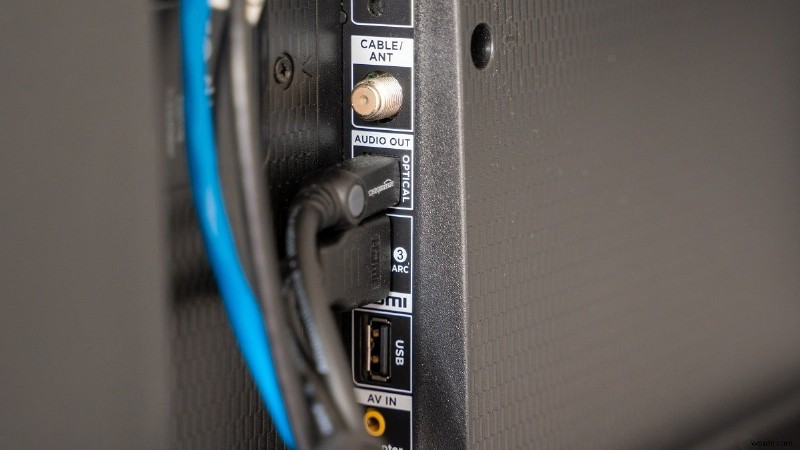

2. ถอดสายอื่นๆ ทั้งหมดออกจากคอมพิวเตอร์ ตัวอย่างเช่น คุณอาจมี

• สาย VGA – สายเคเบิลที่ใช้เชื่อมต่อพอร์ต VGA ของจอภาพกับคอมพิวเตอร์ของคุณ
• สาย DVI – สายเคเบิลที่ใช้เชื่อมต่อพอร์ต DVI ของจอภาพกับคอมพิวเตอร์ของคุณ
• สาย HDMI – สายเคเบิลที่ใช้เชื่อมต่อพอร์ต HDMI ของจอภาพกับคอมพิวเตอร์ของคุณ
• สาย PS/2 – สายเคเบิลที่เชื่อมต่อแป้นพิมพ์และเมาส์บนพอร์ต PS/2 ของระบบ)
• สายเคเบิลอีเธอร์เน็ต – สายเคเบิลที่นำการเชื่อมต่อเครือข่ายมาสู่ระบบ
• อื่นๆ เสียง และสาย USB .

3. กรุณารอสักครู่แล้วเชื่อมต่อ พวกเขากลับมา ตรวจสอบให้แน่ใจว่าคุณได้ยินเสียงบี๊บปกติขณะรีสตาร์ทพีซี

ในทำนองเดียวกัน ตัวเชื่อมต่อเป็นส่วนประกอบสำคัญของสายเคเบิลคอมโพสิตหรือส่วนประกอบที่จำเป็นสำหรับการเชื่อมต่อเครือข่ายที่เหมาะสม คุณควรตรวจสอบให้แน่ใจเสมอว่าตัวเชื่อมต่อทั้งหมดในระบบยึดสายเคเบิลไว้แน่นและอยู่ในสภาพดี เปลี่ยนหากเสียหาย จากนั้นถอดสายทั้งหมดออก

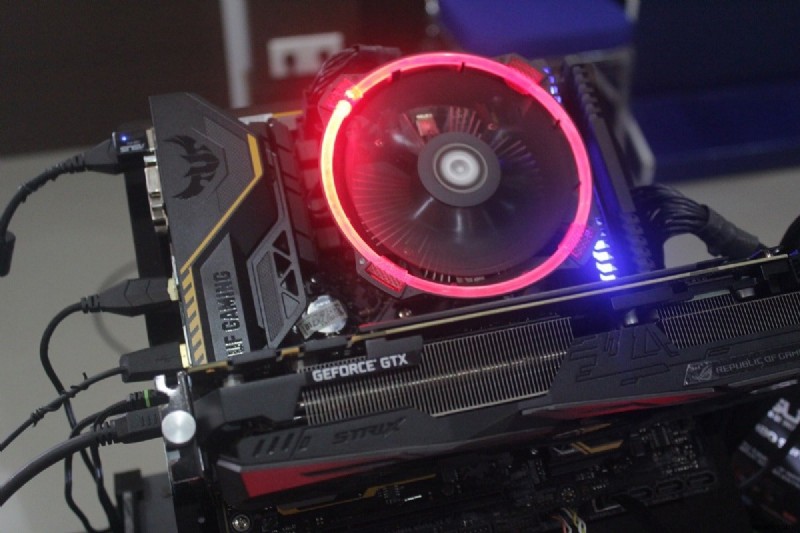

วิธีที่ 4:ตัดการเชื่อมต่อการ์ดเอ็กซ์แพนชันทั้งหมด

การ์ดเอ็กซ์แพนชันยังเป็นการ์ดอะแดปเตอร์หรือการ์ดเสริมที่ใช้เพื่อเพิ่มฟังก์ชันให้กับระบบผ่านเอ็กซ์แพนชันบัส ตัวอย่างของการ์ดเอ็กซ์แพนชัน ได้แก่ การ์ดเสียง การ์ดกราฟิก การ์ดเครือข่าย ฯลฯ การ์ดเอ็กซ์แพนชันทั้งหมดนี้ใช้เพื่อปรับปรุงฟังก์ชันการทำงานของฟังก์ชันเฉพาะ

ตัวอย่างเช่น การ์ดกราฟิกใช้เพื่อปรับปรุงคุณภาพวิดีโอของเกม ภาพยนตร์ ฯลฯ ของคุณ บางครั้งการ์ดเอ็กซ์แพนชันเหล่านี้อาจทำให้เกิดปัญหาในระบบ ดังนั้นให้ถอดการ์ดเอ็กซ์แพนชันทั้งหมดออกจากระบบ หากวิธีนี้ไม่สามารถแก้ปัญหาได้ ให้ลองใช้วิธีอื่นๆ ที่กล่าวถึงด้านล่างก่อนที่จะทราบวิธีทดสอบ PSU ด้วยมัลติมิเตอร์

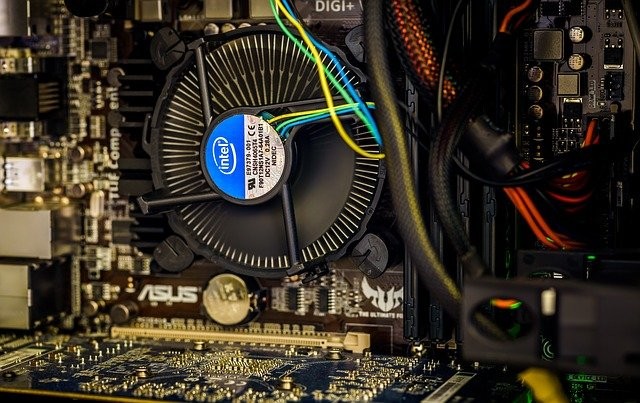

วิธีที่ 5:การระบายอากาศของพีซี

อายุการใช้งานของพีซีของคุณจะลดลงเมื่อคุณเริ่มใช้งานที่อุณหภูมิสูง ความร้อนสูงเกินไปอย่างต่อเนื่องจะทำให้ส่วนประกอบภายในและระบบเสื่อมสภาพเช่นกัน เมื่อระบบได้รับความร้อนจนถึงอุณหภูมิสูงสุด พัดลมจะหมุนที่ RPM สูงสุด อย่างไรก็ตาม ระบบอาจไม่เย็นลงจนถึงระดับที่ต้องการ ในกรณีนี้ GPU จะสร้างภาระความร้อนซึ่งนำไปสู่การควบคุมปริมาณความร้อน . ที่นี่พัดลมและระบบจะไม่สามารถลดความร้อนได้

ดังนั้นการ์ดเอ็กซ์แพนชันจะลดประสิทธิภาพเพื่อให้เกิดความร้อนน้อยลง มันจะนำไปสู่ประสิทธิภาพที่แย่ที่สุดในพีซีของคุณและในกรณีที่รุนแรง การ์ดเอ็กซ์แพนชันจะถูกฆ่าหากอุณหภูมิไม่ลดลง ดังนั้น

1. ตรวจสอบให้แน่ใจเสมอว่า ทำให้ระบบเย็นอยู่เสมอ และ รักษาการระบายอากาศที่เหมาะสม .

2. ปล่อยให้ระบบไม่มีการใช้งานสักครู่ เมื่ออยู่ภายใต้ความร้อนสูงเกินไปหรือหลังการใช้งานอย่างต่อเนื่อง

3. เพิ่มระบบระบายความร้อนที่ดีขึ้น หากคอมพิวเตอร์ของคุณมีความเสียหายต่อสายไฟและฝุ่นละออง

วิธีที่ 6:รักษาบรรยากาศที่สะอาดและอากาศถ่ายเท

สภาพแวดล้อมที่ไม่สะอาดอาจส่งผลต่อประสิทธิภาพของระบบได้เช่นกัน เนื่องจากการสะสมของฝุ่นจะปิดกั้นการระบายอากาศของคอมพิวเตอร์ มันจะเพิ่มอุณหภูมิของระบบ และด้วยเหตุนี้ส่วนประกอบภายในทั้งหมด รวมทั้ง Power Supply Unit อาจได้รับความเสียหาย ทำให้ระบบขัดข้องในบางครั้ง

1. ทำความสะอาดช่องระบายอากาศ ของจอภาพและตรวจดูให้แน่ใจว่ามีพื้นที่เพียงพอสำหรับการระบายอากาศที่เหมาะสม

2. หลีกเลี่ยงการวางพีซีของคุณบนพื้นผิวที่อ่อนนุ่ม เหมือนหมอน จะทำให้ระบบจมลงสู่พื้นผิวและปิดกั้นการระบายอากาศ

3. คุณสามารถใช้เครื่องฟอกอากาศอัด เพื่อทำความสะอาดช่องระบายอากาศในระบบ ระวังอย่าให้ส่วนประกอบภายในเสียหาย

หากวิธีการแก้ปัญหาข้างต้นไม่ได้ผล ให้อ่านต่อเพื่อเรียนรู้วิธีทดสอบ PSU ด้วยมัลติมิเตอร์

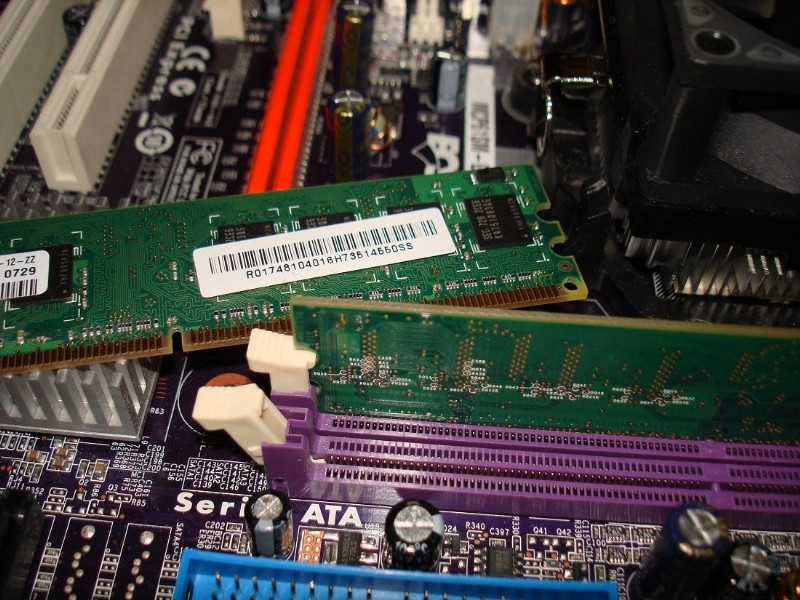

วิธีที่ 7:ตัดการเชื่อมต่อและเชื่อมต่อ RAM และ CPU

หากวิธีการข้างต้นใช้ไม่ได้ผล ให้ลองถอด CPU และ RAM ออกจากเมนบอร์ด นอกจากนี้ ให้ตรวจสอบว่า RAM เข้ากันได้กับพีซีของคุณหรือไม่

1. ถอด CPU และลบ RAM จากเมนบอร์ด

2. หลังจากนั้นไม่กี่นาที ให้เชื่อมต่อ CPU และใส่ RAM กลับเข้าสู่เมนบอร์ด

3. ตรวจสอบว่า RAM, CPU และเมนบอร์ดทำงานได้ดีหรือไม่ หากมีปัญหาที่เกี่ยวข้อง โปรดติดต่อศูนย์ซ่อมมืออาชีพหรือเปลี่ยนใหม่หากจำเป็น

ทดสอบ PSU ด้วยมัลติมิเตอร์

หากคุณทำตามขั้นตอนเพื่อทดสอบ PSU ด้วยมัลติมิเตอร์อย่างถูกต้อง คุณสามารถยืนยันได้ว่าพาวเวอร์ซัพพลายยูนิตมีปัญหาหรือไม่ และเปลี่ยนหากจำเป็น

หมายเหตุ: ขั้นตอนด้านล่างนี้แสดงให้เห็นโดยใช้พาวเวอร์ซัพพลาย ATX มาตรฐาน .

1. ใช้วิธีการข้อควรระวังข้างต้นทั้งหมด ก่อนที่คุณจะทดสอบ PSU ด้วยตนเองด้วยมัลติมิเตอร์

หมายเหตุ: อย่าข้ามขั้นตอนนี้เนื่องจากคุณกำลังเผชิญกับไฟฟ้าแรงสูง

2. ปิดเครื่อง พีซีของคุณ และถอดสายเคเบิล ทั้งหมด ตรวจสอบให้แน่ใจว่าคุณได้ยกเลิกการเชื่อมต่อทุกอย่างจากระบบแล้ว

3. วางคอมพิวเตอร์ของคุณบนพื้นผิวเรียบที่ไม่เป็นไฟฟ้าสถิต . เปิดเคสคอมพิวเตอร์แล้วปิดสวิตช์ที่ด้านหลังของ PSU

4. ตอนนี้ ถอด ขั้วต่อสายไฟ . ทั้งหมด ที่เชื่อมต่อกับส่วนประกอบภายใน

5. หลังจากถอดขั้วต่อแล้ว ให้จัดกลุ่มพร้อมกับสายไฟเพื่อดำเนินการทดสอบต่อไปอย่างมีประสิทธิภาพ

6. ต่อสายไฟแล้วต่อพิน 15 และ 16 กับขั้วต่อสายไฟเมนบอร์ด 24 พิน . ใช้ตารางสำหรับการอ้างอิงของคุณ

7. คุณสามารถตั้งค่าแรงดันไฟฟ้าของแหล่งจ่ายไฟตามประเทศของคุณที่ด้านหลังของ PSU โดยการอ่านรายการแรงดันไฟฟ้าและความถี่ (Hz) ทั่วโลก

8. ตอนนี้ เสียบ พาวเวอร์ซัพพลาย เข้าไปในเต้ารับบนผนัง

9. พลิกสวิตช์ที่ด้านหลังของ PSU เพื่อเปิด ตอนนี้ ให้ตรวจสอบว่าพัดลมเริ่มหมุนหรือไม่ ถ้าหมุน ให้ทำตามขั้นตอนต่อไปนี้ หากพัดลมไม่หมุน แสดงว่า PSU เสีย และคุณควรเปลี่ยนใหม่

หมายเหตุ: หน่วยจ่ายไฟบางหน่วยอาจไม่มีปุ่มที่ด้านหลัง ดังนั้น ในกรณีนี้ พัดลมจะเริ่มหมุนทันทีที่คุณเสียบเครื่องเข้ากับผนังเพื่อทดสอบ PSU ด้วยมัลติมิเตอร์

10. นำ มัลติมิเตอร์ และปรับการตั้งค่าเป็น VDC (Volts DC) .

หมายเหตุ: หากไม่มีคุณสมบัติการจัดเรียงอัตโนมัติบนมัลติมิเตอร์ ให้แก้ไขช่วงเป็น 10.00V .

11. คุณมีโพรบสองตัวในมัลติมิเตอร์ โพรบสีดำ คือโพรบลบ และ โพรบสีแดง คือโพรบเชิงบวก เชื่อมต่อโพรบสีดำกับหมุดกราวด์สีดำ

12. ตอนนี้ เสียบโพรบขั้วบวกกับพินทุกอันที่มีแรงดันไฟฟ้าบนคอนเน็กเตอร์เพาเวอร์เมนบอร์ดแบบ 24 พิน การตรวจสอบการจ่ายแรงดันไฟให้ทั่วทั้งพินเหล่านี้จะเป็นการยืนยันว่ามีการจ่ายไฟที่แต่ละพินหรือไม่

หมายเหตุ: +3.3 VDC, +5 VDC, -5 VDC (อุปกรณ์เสริม), +12 VDC และ -12 VDC มีสายไฟอยู่ภายในพิน

13. จดการอ่านค่ามัลติมิเตอร์ และตรวจสอบให้แน่ใจว่าค่าเหล่านี้อยู่ภายใต้ระดับความคลาดเคลื่อนตามตารางด้านล่าง

14ก. หากค่าแรงดันไฟฟ้าไม่อยู่ในช่วงที่ยอมรับได้ แสดงว่า PSU ขัดข้อง และคุณต้องเปลี่ยนใหม่

14B. หากค่าแรงดันไฟฟ้าอยู่ภายใต้ช่วงที่ยอมรับได้ คุณสามารถทดสอบโหลดต่อได้

15. พลิกสวิตช์ที่ด้านหลังของ PSU เพื่อปิดเครื่องและถอดออกจากผนัง

16. ถอดสาย คุณได้เสียบปลั๊กขั้วต่อสายไฟเมนบอร์ด 4 พิน .

17. ตอนนี้ เชื่อมต่อส่วนประกอบภายใน ทั้งหมดอีกครั้ง

18. ถัดไป เปิด หน่วยจ่ายไฟ โดยพลิกสวิตช์ที่ด้านหลังและเปิดเครื่องพีซี

หมายเหตุ: คุณสามารถเปิดเครื่องพีซีได้โดยไม่ต้องใช้เคส ใช้งานได้อย่างปลอดภัยโดยไม่ต้องใช้เคสคอมพิวเตอร์ อย่างไรก็ตาม หากพีซีของคุณไม่เปิดขึ้นมาโดยไม่มีเคส คุณต้องย้ายจัมเปอร์ที่เหมาะสมบนเมนบอร์ด

19. ทำซ้ำขั้นตอนตั้งแต่ 11-13 กับขั้วต่อสายไฟอื่นๆ และตรวจสอบให้แน่ใจว่าค่าแรงดันไฟฟ้าที่บันทึกไว้นั้นอยู่ในช่วงที่ยอมรับได้ (โปรดดูตารางใน ขั้นตอนที่ 13 ). หากค่าที่บันทึกไว้อยู่ไกลเกินขีดจำกัดที่ยอมรับได้ คุณต้องเปลี่ยน PSU

20. หลังจากที่คุณเปลี่ยน PSU ที่ผิดพลาด หรือหาก PSU ไม่มีปัญหา ให้ปิดพีซีและปิดฝาครอบคอมพิวเตอร์ด้วยเคส

21. ตอนนี้ เปิดพีซีของคุณและตรวจสอบว่าปัญหายังคงมีอยู่หรือไม่ ถ้าใช่ ให้ลองแก้ไขปัญหาเนื่องจาก PSU ไม่ได้ทำให้เกิดปัญหาในขณะนี้
