สร้างการแข่งขันแผนภูมิแท่งแบบเคลื่อนไหวแบบไดนามิกใน Excel

การแข่งขันกราฟแท่งแบบเคลื่อนไหวคืออะไร

การแข่งขันแผนภูมิแท่งเป็นรูปแบบกราฟิกที่มีประสิทธิภาพในการแสดงการเปลี่ยนแปลงข้อมูลที่สำคัญในช่วงเวลาหนึ่ง โดยการแสดงข้อมูลอนุกรมเวลาในแผนภูมิแท่งแบบเคลื่อนไหว นำเสนอสถิติในรูปแบบใหม่ที่น่าสนใจและสอดคล้องกัน

วิธีสร้างการแข่งขันกราฟแท่งแบบเคลื่อนไหวใน Excel:ขั้นตอนทีละขั้นตอน

บทความนี้จะอธิบาย 4 ขั้นตอนที่จำเป็นในการสร้างการแข่งขันแผนภูมิแท่งแบบไดนามิกใน Excel ขั้นแรก เราจะสร้างชุดข้อมูล จากนั้นเราจะลงจุดข้อมูลลงในแผนภูมิแท่ง และสุดท้ายเราจะสร้างมาโครโดยใช้โค้ด VBA และกำหนดให้กับปุ่มเพื่อเริ่มภาพเคลื่อนไหวของแผนภูมิ

ขั้นตอนที่ 1 – ตั้งค่าโมเดลข้อมูล

ชุดข้อมูลที่เราจะใช้แสดงยอดขายรายเดือนสำหรับปี 2020 และ 2021 และมี 3 คอลัมน์ชื่อเดือน , ยอดขาย(2020) และ ยอดขาย (2021) .

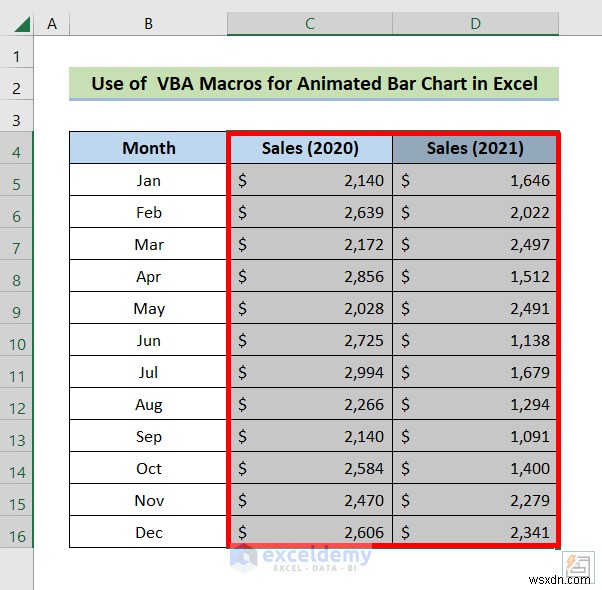

เลือก C4:D16 ช่วง
กด Ctrl+C .

สร้างการแข่งขันแผนภูมิแท่งแบบเคลื่อนไหวแบบไดนามิกใน Excel – คำแนะนำทีละขั้นตอน

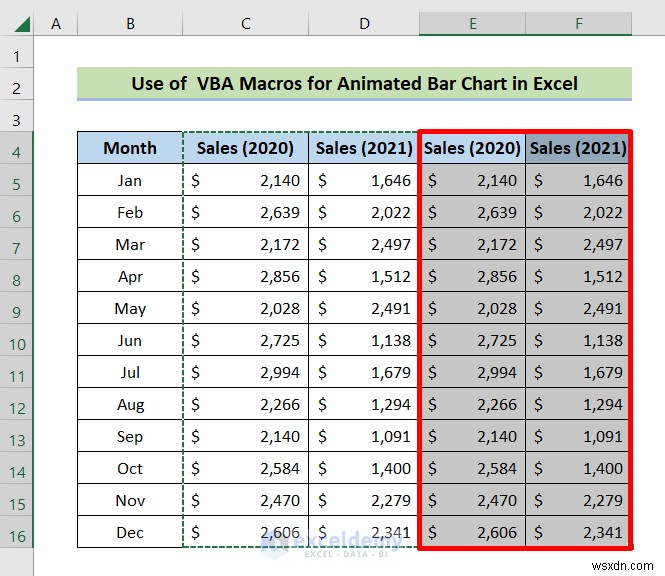

เลือก E4:F16 ช่วง
กด Ctrl+V .

ตอนนี้โมเดลของเรามีลักษณะดังนี้

ขั้นตอนที่ 2 – สร้างข้อมูลแผนภูมิ

เรายังต้องการอีกสองคอลัมน์เพื่อลงจุดข้อมูลลงในแผนภูมิแท่ง เราจะคัดลอกทั้ง การขาย และวางไว้ข้างชุดข้อมูลเพื่อให้เจาะจงมากขึ้น จากนั้นเราจะพล็อตกราฟโดยใช้คอลัมน์ที่สร้างขึ้นในขั้นตอนก่อนหน้า เราจะใช้แผนภูมิแท่งแบบกลุ่ม .

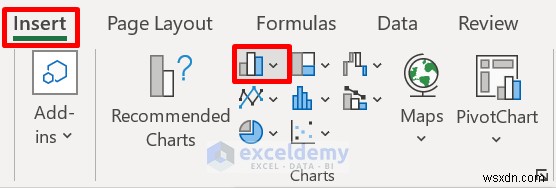

นำทางไปยัง แทรก แท็บ
คลิกที่ แทรกคอลัมน์หรือแผนภูมิแท่ง ไอคอนจาก แผนภูมิ กลุ่ม

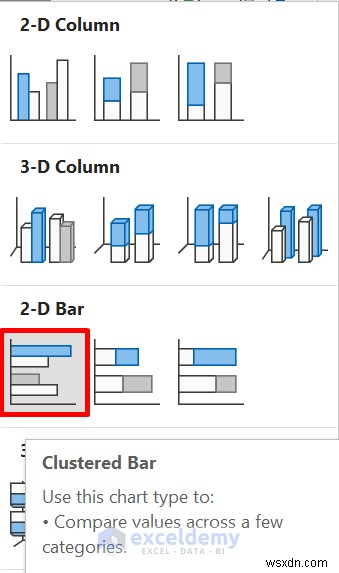

คลิกที่ แถบคลัสเตอร์ ไอคอนจาก แถบ 2 มิติ ส่วน.

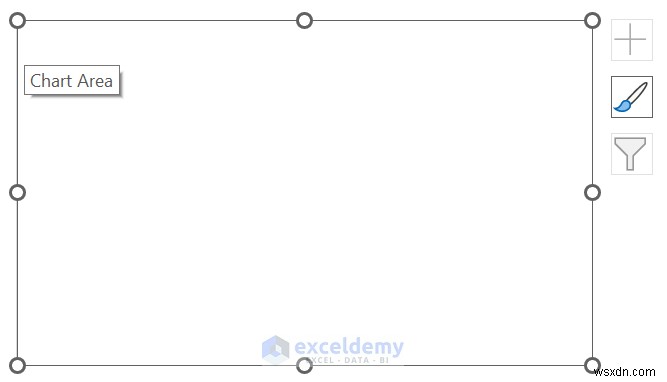

แผนภูมิว่างจะปรากฏเหมือนแผนภูมิด้านล่าง

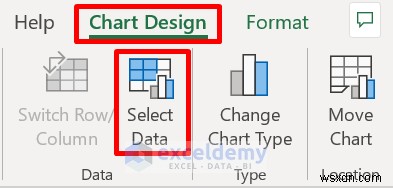

คลิกที่ใดก็ได้บนแผนภูมิ และไปที่ การออกแบบแผนภูมิ แท็บ ตามด้วย เลือกข้อมูล .

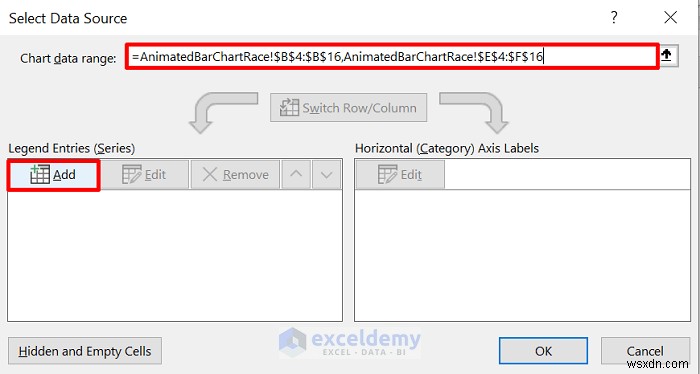

เลือกแหล่งข้อมูล หน้าต่างจะเปิดขึ้น

ป้อนชื่อแผ่นงาน ตามด้วยเครื่องหมายอัศเจรีย์ ทำเครื่องหมาย แล้วตามด้วยช่วง

จำเป็นต้องใช้ลูกน้ำระหว่างหลายช่วง

คลิก เพิ่ม ไอคอนใน รายการคำอธิบาย ส่วน.

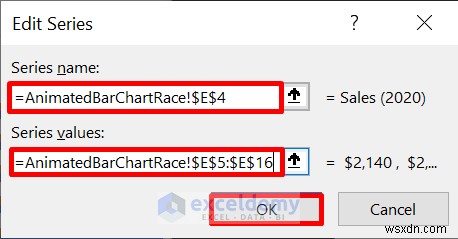

แก้ไขซีรีส์ หน้าต่างเปิดขึ้น

ป้อนชื่อซีรี่ส์ และช่วงซีรีส์ สำหรับคอลัมน์ E ใช้ไวยากรณ์ที่เหมาะสมตามที่อธิบายไว้ข้างต้น
คลิก ตกลง .

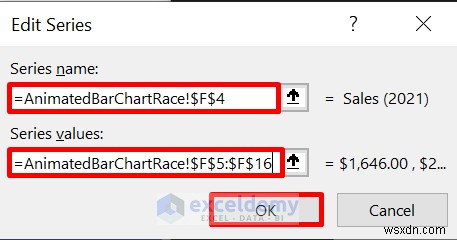

ทำซ้ำขั้นตอนสำหรับคอลัมน์ F จากนั้นคลิก ตกลง .

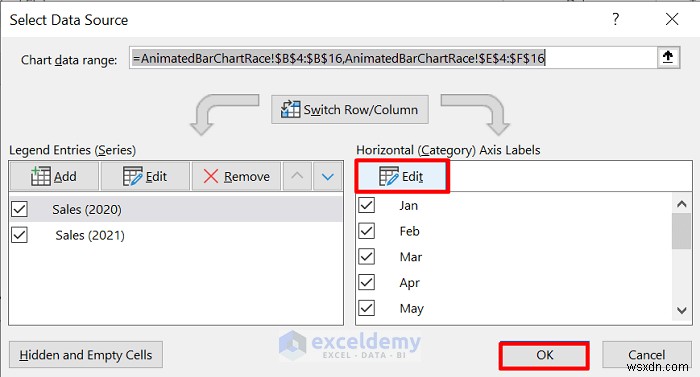

ไปที่ เลือกแหล่งข้อมูล หน้าต่าง.
เลือก แก้ไข จากป้ายกำกับแกนนอน
คลิก ตกลง .

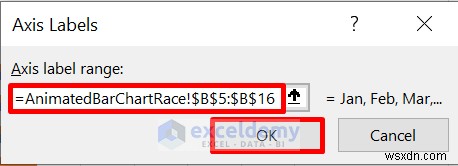

ป้ายกำกับแกน หน้าต่างจะเปิดขึ้น

ป้อนช่วงสำหรับคอลัมน์ B ในช่องและคลิก ตกลง .

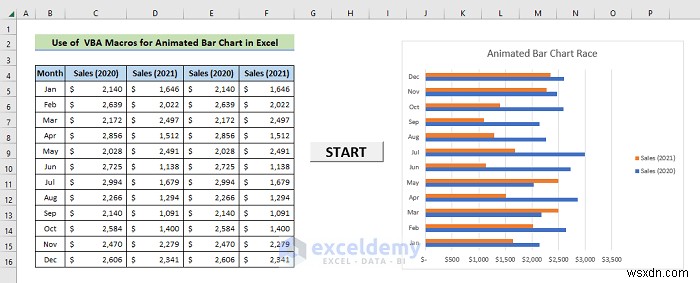

แผนภูมิจะดึงข้อมูลจากโมเดลข้อมูล

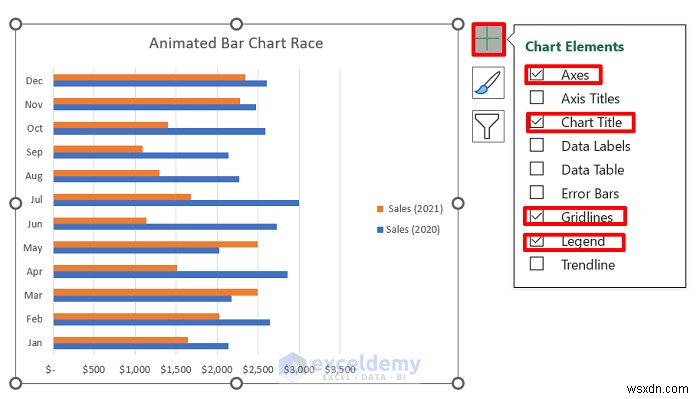

คลิกที่ บวก ไอคอนและเลือก แกน , ชื่อแผนภูมิ , เส้นตาราง และตำนาน สำหรับการสาธิตนี้

อ่านเพิ่มเติม: วิธีสร้างแผนภูมิแบบเคลื่อนไหวใน Excel

ขั้นตอนที่ 3 – สร้างมาโครสำหรับการแข่งขันกราฟแท่งแบบเคลื่อนไหว

ตอนนี้เราจะเขียนโค้ด VBA เพื่อแสดงข้อมูลในภาพเคลื่อนไหว เราจะประกาศขั้นตอนที่มีชื่อว่า DynamicChart ซึ่งจะดึงข้อมูลสำหรับแผนภูมิจาก C และ ง คอลัมน์ในขณะที่ยังคงหน่วงเวลาไว้ และวางลงใน E และ ฉ คอลัมน์

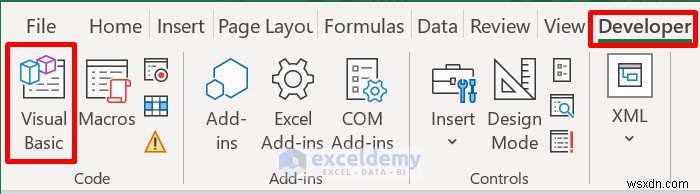

นำทางไปยัง นักพัฒนาซอฟต์แวร์ แท็บ
คลิกที่ Visual Basic .

เลือก แทรก ตามด้วย โมดูล .

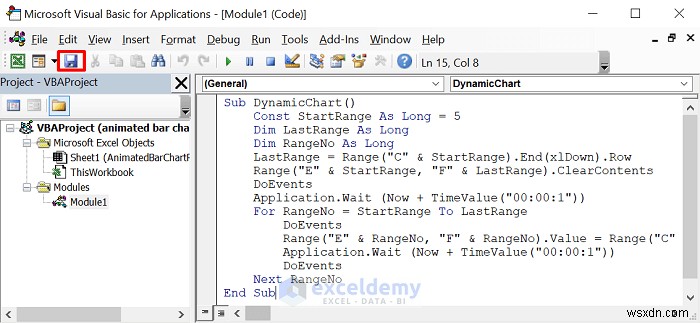

ป้อนรหัสต่อไปนี้ใน โมดูล กล่อง

Sub DynamicChart()
    Const StartRange As Long = 5
    Dim LastRange As Long
    Dim RangeNo As Long
    LastRange = Range("C" & StartRange).End(xlDown).Row
    Range("E" & StartRange, "F" & LastRange).ClearContents
    DoEvents
    Application.Wait (Now + TimeValue("00:00:1"))
    For RangeNo = StartRange To LastRange
        DoEvents
        Range("E" & RangeNo, "F" & RangeNo).Value = Range("C" & RangeNo, "D" & RangeNo).Value
        Application.Wait (Now + TimeValue("00:00:1"))
        DoEvents
    Next RangeNo
End Sub
