จะเพิ่มคุณภาพ colormap / linewidth ใน streamplot Matplotlib ได้อย่างไร

หากต้องการเพิ่มคุณภาพ colormap/linewidth ใน streamplot matplotlib เราสามารถทำตามขั้นตอนต่อไปนี้

ขั้นตอน

• กำหนดขนาดรูปและปรับช่องว่างภายในระหว่างและรอบๆ แผนผังย่อย

• สร้างร่างและชุดแผนย่อย

• สร้าง x และ ย จุดข้อมูลแล้วใช้ np.meshgrid() เพื่อส่งคืนเมทริกซ์พิกัดจากเวกเตอร์พิกัด

• ค้นหา X และ ใช่ โดยใช้ x และ ย จุดข้อมูล

• สร้าง สตรีมพล็อต กับ x, y, X และ ใช่ จุดข้อมูล. คุณสามารถเพิ่ม linewidth ได้โดยใช้ linewidth พารามิเตอร์ในวิธีการ ที่นี่เราใช้ linewidth=5.

• สร้างแถบสีสำหรับอินสแตนซ์ ScalarMappable *stream.lines* .

• หากต้องการแสดงรูป ให้ใช้ แสดง() วิธีการ

ตัวอย่าง

import numpy as np
from matplotlib import pyplot as plt

plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True

fig, ax = plt.subplots()

x, y = np.meshgrid(np.linspace(-5, 5, 20), np.linspace(-5, 5, 20))

X = y
Y = 3 * x - 4 * y

stream = ax.streamplot(x, y, X, Y,  density=1, linewidth=5, cmap='plasma', color=Y)

fig.colorbar(stream.lines, ax=ax)

plt.show()

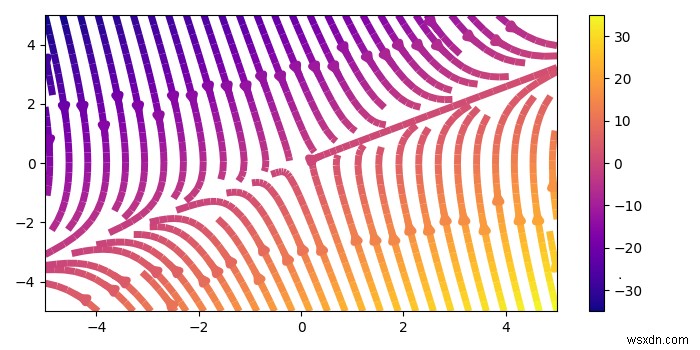

ผลลัพธ์

มันจะสร้างผลลัพธ์ต่อไปนี้ -
