แบบจำลอง ER ใช้เพื่อแสดงสถานการณ์ในชีวิตจริงเป็นเอนทิตี คุณสมบัติของเอนทิตีเหล่านี้เป็นแอตทริบิวต์ในไดอะแกรม ER และการเชื่อมต่อจะแสดงในรูปแบบของความสัมพันธ์
ตัวอย่างบางส่วนของแบบจำลอง ER ได้แก่ −

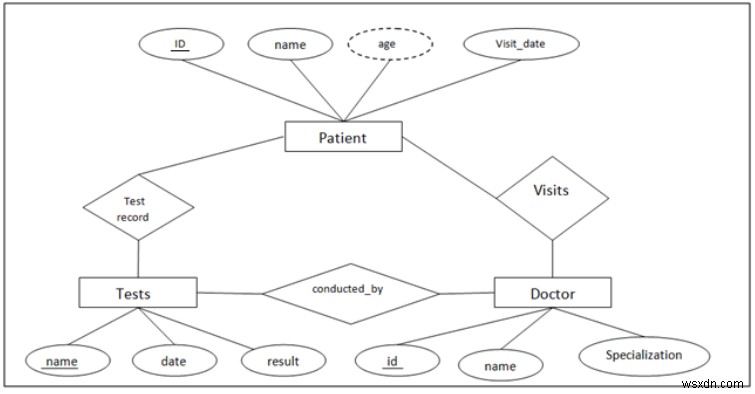

แบบจำลอง ER ของโรงพยาบาล
นี่คือแบบจำลอง ER ของโรงพยาบาล เอนทิตีจะแสดงในกล่องสี่เหลี่ยมและเป็นผู้ป่วย การทดสอบ และแพทย์
แต่ละเอนทิตีเหล่านี้มีคุณสมบัติที่เกี่ยวข้องซึ่งก็คือ −
-
ผู้ป่วย - ID(คีย์หลัก), ชื่อ, อายุ, visit_date
-
การทดสอบ - ชื่อ (คีย์หลัก) วันที่ ผลลัพธ์
-
หมอ - ID(คีย์หลัก) ชื่อ ความเชี่ยวชาญ
ความสัมพันธ์ระหว่างเอนทิตีต่างๆ จะแสดงด้วยกล่องรูปเพชร

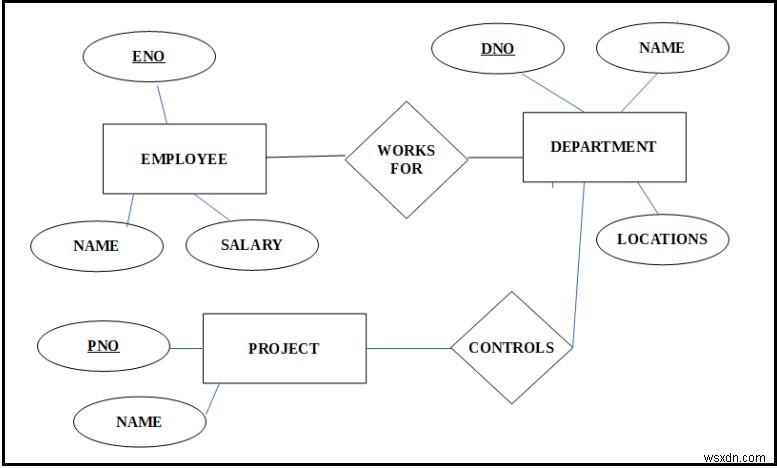

แบบจำลอง ER ของบริษัท
เอนทิตีในแบบจำลอง ER นี้คือ พนักงาน แผนก และโครงการ เอนทิตีเหล่านี้มีคุณสมบัติดังต่อไปนี้ -
-
พนักงาน - ENO(คีย์หลัก) , ชื่อ, เงินเดือน
-
แผนก - DNO (คีย์หลัก), ชื่อ, ที่ตั้ง
-
โครงการ - PNO (คีย์หลัก) ชื่อ
ความสัมพันธ์ในแบบจำลอง ER นี้แสดงเป็นผลงานสำหรับและการควบคุม
