ความอดทนซ้อนขึ้น

การวิเคราะห์ความคลาดเคลื่อนของแอสเซมบลี Stack up คืออะไร

กล่าวโดยย่อ การวิเคราะห์ความคลาดเคลื่อนของแอสเซมบลีสแต็คอัพถูกกำหนดให้เป็นค่าความทนทานของแอสเซมบลีทั้งหมดหรือช่องว่างเฉพาะของแอสเซมบลีเมื่อเราทราบเกี่ยวกับค่าความทนทานของส่วนประกอบทั้งหมด

การวิเคราะห์สแต็คอัพความคลาดเคลื่อนของชุดประกอบสามารถทำได้หลายวิธี ขั้นตอนที่ง่ายที่สุดเรียกว่าวิธีกรณีที่แย่ที่สุด ซึ่งเราจะพูดถึงที่นี่

อภิปรายเกี่ยวกับวิธีการกรณีที่เลวร้ายที่สุดของการรวมความคลาดเคลื่อนของแอสเซมบลี

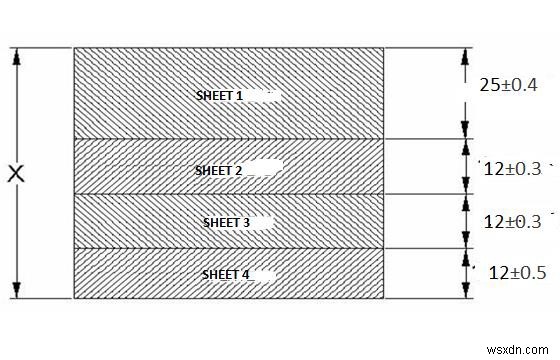

ให้เราประกอบเป็นแผ่นหนาสี่แผ่นดังนี้ −

ความหนาและความคลาดเคลื่อนของสี่แผ่นแสดงในรูปด้านบน เราต้องคำนวณมิติ “X " และค่าความคลาดเคลื่อนของมันซึ่งดำเนินการดังต่อไปนี้ −

เราคำนวณขนาดขีดจำกัดของข้อกำหนดที่ต่ำกว่า (LSL) สำหรับแต่ละแผ่นงานดังนี้ -

For SHEET-1:
LSL= 25-0.4 = 24.6
For SHEET-2:
LSL= 12-0.3 = 11.7
For SHEET-3:
LSL= 12-0.3 = 11.7
For SHEET-4:
LSL= 12-0.5 = 11.5

เราเพิ่มค่าความหนา LSL ของแผ่นงานทั้งหมด และจะได้ความหนา LSL ของชุดประกอบทั้งหมดดังนี้

TL =24.6 +11.7 + 11.7 + 11.5 =59.5

เราคำนวณขนาดขีดจำกัดสูงสุด (USL) สำหรับแต่ละชีตดังนี้ -

For SHEET-1:
USL= 25+0.4 = 25.4
For SHEET-2:
USL= 12+0.3 = 12.3
For SHEET-3:
USL= 12+0.3 = 12.3
For SHEET-4:
USL= 12+0.5 = 12.5

เพิ่มค่าความหนา USL ของแผ่นงานทั้งหมด เราจะได้ USL ของชุดประกอบทั้งหมดดังนี้ -

TU =25.4 + 12.3 + 12.3 + 12.5 =62.5

ค่าความคลาดเคลื่อนของชุดประกอบทั้งหมดสามารถหาได้จาก −

~+mn~ (TU – TL) / 2 = ~+mn~ (62.5-59.5)/2 = ~+mn~ 1.5

เพิ่มขนาดความหนาเล็กน้อยของแผ่นทั้งหมดเพื่อให้ได้ค่าความหนาเล็กน้อยของชุดประกอบทั้งหมดดังรูปด้านล่าง -

TN =25 + 12 + 12 + 12 =61
