กำหนดสีขอบตามน้ำหนักใน networkx เราสามารถทำตามขั้นตอนต่อไปนี้ -
- กำหนดขนาดรูปและปรับช่องว่างภายในระหว่างและรอบๆ แผนผังย่อย
- เริ่มต้นกราฟที่มีขอบ ชื่อ หรือแอตทริบิวต์ของกราฟ
- เพิ่มโหนดในกราฟปัจจุบัน
- เพิ่มขอบให้กับโหนดของกราฟปัจจุบัน
- วนขอบของกราฟที่กำหนดและกำหนดน้ำหนักบางส่วน
- วาดกราฟปัจจุบันด้วย น้ำหนัก สำหรับสีขอบ
- หากต้องการแสดงรูป ให้ใช้ show() วิธีการ
ตัวอย่าง
import random as rd import matplotlib.pylab as plt import networkx as nx plt.rcParams["figure.figsize"] = [7.50, 3.50] plt.rcParams["figure.autolayout"] = True G = nx.DiGraph() G.add_nodes_from([1, 2, 3, 4]) G.add_edges_from([(1, 2), (2, 3), (3, 4), (4, 1), (1, 3)]) for u, v, d in G.edges(data=True): d['weight'] = rd.random() edges, weights = zip(*nx.get_edge_attributes(G, 'weight').items()) nx.draw(G, node_color='b', edge_color=weights, width=2, with_labels=True) plt.show()

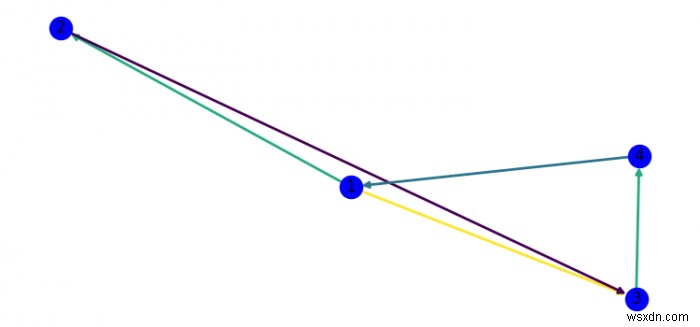

ผลลัพธ์
