ในการสร้างคำอธิบายสำหรับแถบ 3D ใน matplotlib เราสามารถพล็อตแถบ 3D และวางคำอธิบายแผนภูมิโดยใช้วิธีตำนาน ()
ขั้นตอน
- กำหนดขนาดรูปและปรับช่องว่างภายในระหว่างและรอบๆ แผนผังย่อย
- สร้างตัวเลขใหม่หรือเปิดใช้งานตัวเลขที่มีอยู่โดยใช้ figure() วิธีการ
- เพิ่มแกนให้กับภาพซึ่งเป็นส่วนหนึ่งของการจัดโครงเรื่องย่อย
- สร้างรายการข้อมูล x3, y3, z3, dx, dy และ dz โดยใช้ numpy
- พล็อตแถบ 3 มิติโดยใช้ bar3d() วิธีการ
- สร้างแกนสี่เหลี่ยมผืนผ้าสำหรับตำแหน่งคำอธิบาย
- ใช้ legend() วิธีการวางคำอธิบายสำหรับแท่ง
- หากต้องการแสดงรูป ให้ใช้ show() วิธีการ
ตัวอย่าง
import numpy as np from matplotlib import pyplot as plt plt.rcParams["figure.figsize"] = [7.50, 3.50] plt.rcParams["figure.autolayout"] = True fig = plt.figure() ax1 = fig.add_subplot(111, projection='3d') x3 = [1, 2, 3, 4, 5, 6, 7, 8, 9, 10] y3 = [5, 6, 7, 8, 2, 5, 6, 3, 7, 2] z3 = np.zeros(10) dx = np.ones(10) dy = np.ones(10) dz = [1, 2, 3, 4, 5, 6, 7, 8, 9, 10] ax1.bar3d(x3, y3, z3, dx, dy, dz, color="green") b1 = plt.Rectangle((0, 0), 1, 1, fc="green") ax1.bar3d(y3, x3, z3, dx, dy, dz, color="red") b2 = plt.Rectangle((0, 0), 1, 1, fc="red") ax1.legend([b1, b2], ['type1', 'type2']) plt.show()

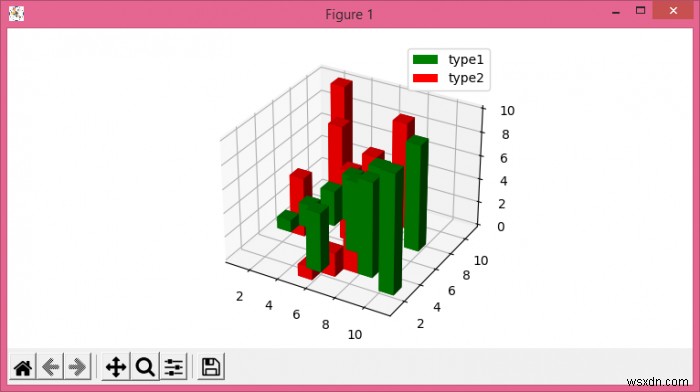

ผลลัพธ์
