แผนภูมิเกจ เรียกว่าแผนภูมิหน้าปัดหรือมาตรวัดความเร็ว เกจแสดงค่าต่ำสุดและสูงสุด มีตัวชี้หรือเข็มแสดงข้อมูลเป็นค่าที่อ่านได้จากหน้าปัด แผนภูมิเกจเป็นแผนภูมิโดนัทและแผนภูมิวงกลมรวมกัน ในโพสต์นี้ เราจะแสดงวิธีสร้างแผนภูมิมาตรวัดใน Microsoft Excel .
วิธีสร้างแผนภูมิเกจใน Excel
เปิดตัว Excel .
ตอนนี้เรากำลังจะสร้างตารางแรกที่เรียกว่าค่าและป้อนข้อมูลลงไป ดูภาพด้านบน
เรากำลังจะเพิ่มค่า 30, 40 และ 60 ซึ่งเพิ่มเป็น 140 ดูรูปภาพด้านบน
ตอนนี้เรากำลังจะสร้างตารางที่สองซึ่งเราจะเพิ่มข้อมูลสำหรับค่าตัวชี้ ดูภาพด้านบน

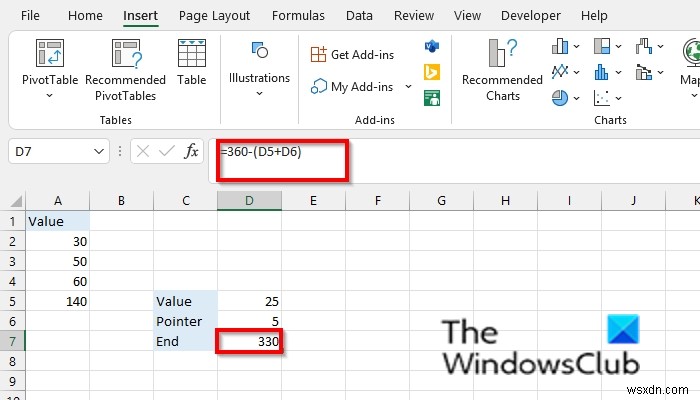

คำนวณค่าและตัวชี้โดยใช้ข้อมูลอ้างอิง =360-(D5+D6) . ดูภาพด้านบน
เลือกข้อมูลในตารางค่า

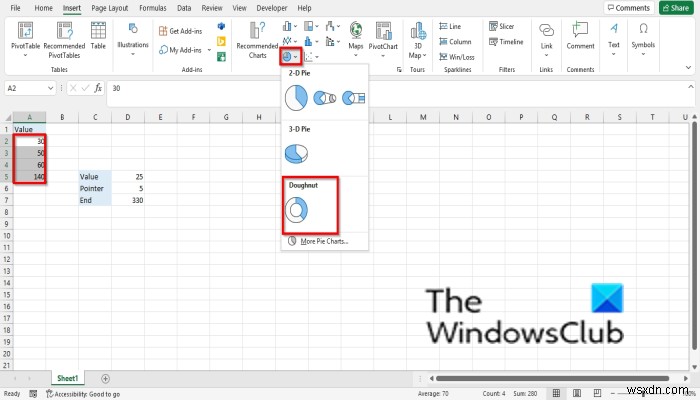

คลิก แทรก คลิกแท็บ แผนภูมิวงกลม และเลือก แผนภูมิโดนัท จากเมนูแบบเลื่อนลง

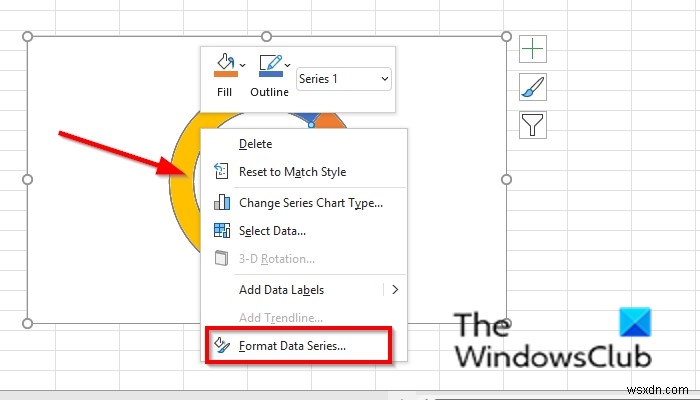

คลิกขวาที่แผนภูมิโดนัทและเลือก จัดรูปแบบชุดข้อมูล จากเมนูบริบท
รูปแบบชุดข้อมูล บานหน้าต่างจะเปิดขึ้นทางด้านขวา

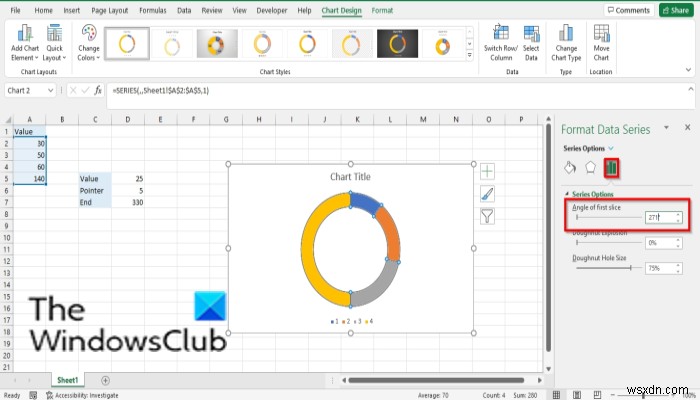

ใน ตัวเลือกซีรี่ส์ แท็บ พิมพ์ 271 เข้าไปใน มุมของชิ้นแรก ช่องรายการและปิดบานหน้าต่าง

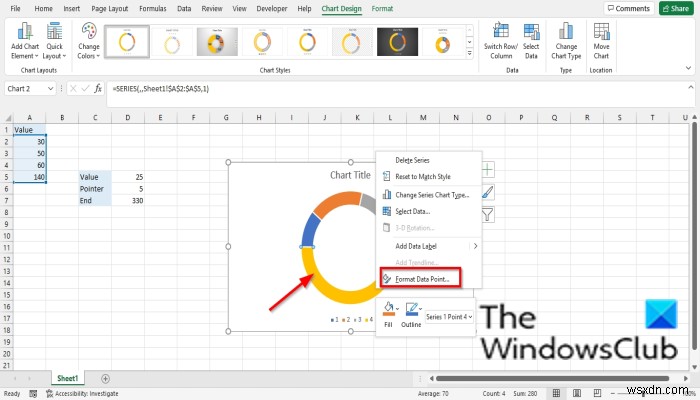

คลิกส่วนที่ใหญ่ที่สุดบนแผนภูมิโดนัท จากนั้นคลิกขวา เลือก จัดรูปแบบจุดข้อมูล ในเมนูบริบท
รูปแบบจุดข้อมูล บานหน้าต่างจะเปิดขึ้นทางด้านขวา คลิก กรอกและบรรทัด แท็บ
คลิก กรอก มาตรา.
คลิก ไม่กรอก แล้วปิดบานหน้าต่าง
คุณจะสังเกตเห็นว่าส่วนที่ใหญ่กว่าของแผนภูมิโดนัทจะไม่ปรากฏให้เห็น
คลิกขวาที่แผนภูมิโดนัทแล้วคลิก เลือกข้อมูล จากเมนูบริบท

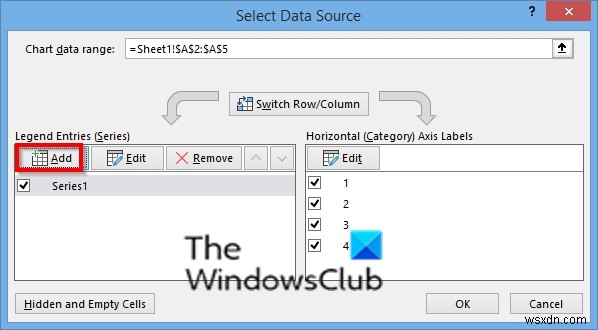

เลือกแหล่งข้อมูล กล่องโต้ตอบจะเปิดขึ้น
คลิก เพิ่ม ปุ่ม.
แก้ไขซีรีส์ กล่องโต้ตอบจะเปิดขึ้น
ใน ชื่อซีรี่ส์ ส่วนระบุชื่อชุด
ใน ค่าชุด ส่วนป้อนค่าชุด ( ตารางที่สอง) ดูรูปภาพ
คลิก ตกลง .
คลิก ตกลง อีกครั้ง

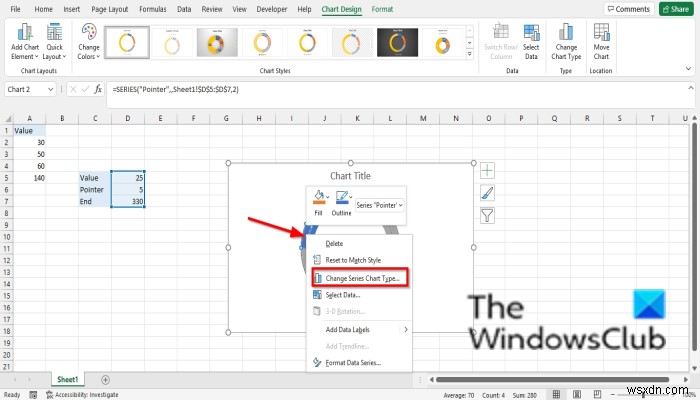

คลิกขวาที่โดนัทอันที่สองแล้วเลือก เปลี่ยนประเภทแผนภูมิซีรีส์ .
A เปลี่ยนประเภทแผนภูมิ กล่องโต้ตอบจะเปิดขึ้น

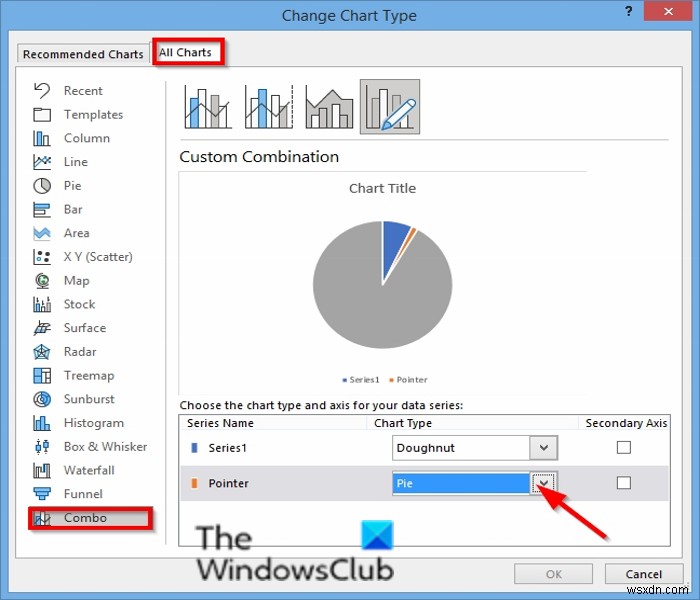

ใน ชาร์ตทั้งหมด แท็บ คลิก คอมโบ .
เลือก พาย สำหรับ ชื่อซีรี่ส์ 'ตัวชี้' และคลิก ตกลง .
คลิกขวาที่แผนภูมิวงกลมและเลือก จัดรูปแบบชุดข้อมูล .
A จัดรูปแบบชุดข้อมูล บานหน้าต่างจะเปิดขึ้นทางด้านขวา

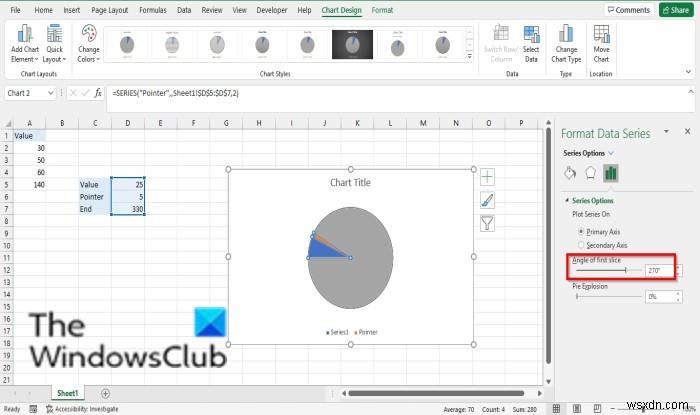

ใน ตัวเลือกซีรี่ส์ แท็บ พิมพ์ 270 เข้าไปใน มุมของชิ้นแรก ช่องรายการและปิดบานหน้าต่างแล้วปิดบานหน้าต่าง

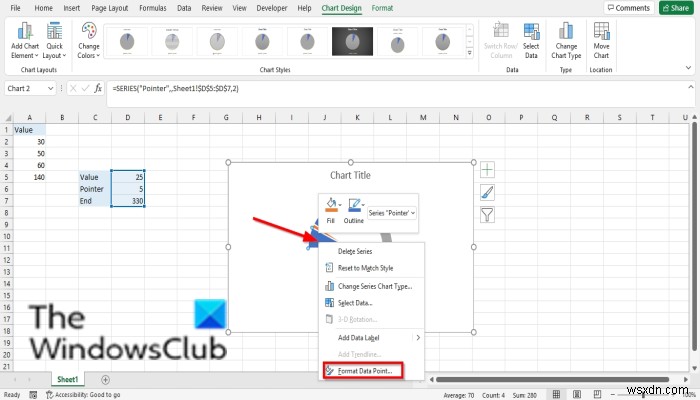

คลิกส่วนที่ใหญ่ที่สุดของแผนภูมิวงกลมแล้วคลิกขวาและเลือก จัดรูปแบบจุดข้อมูล ในเมนูบริบท
A จัดรูปแบบจุดข้อมูล บานหน้าต่างจะเปิดขึ้นทางด้านขวา คลิก กรอกและบรรทัด แท็บ
คลิก กรอก มาตรา.
คลิก ไม่กรอก แล้วปิดบานหน้าต่าง
คลิกส่วนที่ใหญ่ที่สุดทางด้านซ้ายของแผนภูมิแล้วเลือก จัดรูปแบบจุดข้อมูล ในเมนูบริบท
รูปแบบจุดข้อมูล บานหน้าต่างจะเปิดขึ้นทางด้านขวา คลิก กรอกและบรรทัด แท็บ
คลิก กรอก มาตรา.
คลิก ไม่กรอก แล้วปิดบานหน้าต่าง
ลบ เส้นขอบของแผนภูมิ , ตำนาน , และ ชื่อแผนภูมิ .
คลิกตัวชี้บนแผนภูมิ คลิกขวาและเลือก เพิ่มป้ายกำกับข้อมูล .

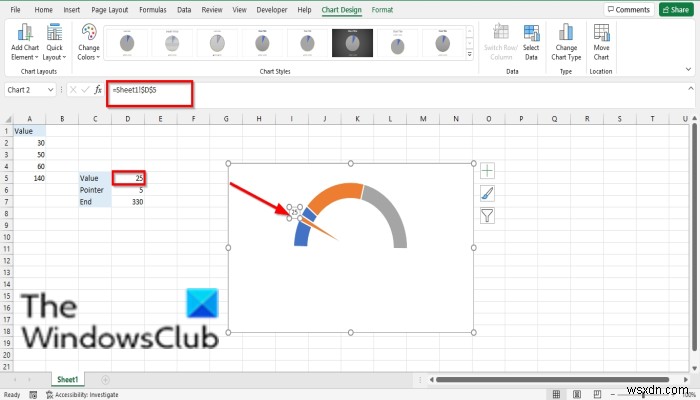

คลิกป้ายแล้วคลิกอีกครั้ง พิมพ์ = ลงชื่อและเลือกค่าจากตาราง
ตัวชี้จะไปที่ค่านั้นบนแผนภูมิ
ค่าใดๆ ที่คุณพิมพ์ลงในเซลล์ Value ตัวชี้จะไปที่ตำแหน่งนั้นบนแผนภูมิ
อ่านเลย :วิธีใช้ฟังก์ชัน SUMSQ ใน Excel
แผนภูมิหมายความว่าอย่างไร
แผนภูมิคือการแสดงข้อมูลแบบกราฟิก เพื่อให้ผู้คนสามารถเข้าใจข้อมูลได้ง่ายขึ้น และมักใช้เพื่อเปรียบเทียบข้อมูลในสเปรดชีตของคุณ แผนภูมิจะแสดงด้วยสัญลักษณ์ต่างๆ เช่น แผนภูมิวงกลม แผนภูมิแท่ง เป็นต้น
แผนภูมิมีกี่ประเภท
ใน Microsoft Excel คุณมีแผนภูมิทั้งหมด 17 แผนภูมิ ดูด้านล่าง:คอลัมน์ เส้น พาย บาร์ พื้นที่ XY (กระจาย) แผนที่ สต็อก พื้นผิว เรดาร์ แผนที่ต้นไม้ ซันเบิร์สต์ ฮิสโตแกรม กล่องและหนวด น้ำตก กรวย และคอมโบ
เราหวังว่าบทช่วยสอนนี้จะช่วยให้คุณเข้าใจวิธีใช้แผนภูมิมาตรวัดใน Excel หากคุณมีคำถามเกี่ยวกับบทช่วยสอน โปรดแจ้งให้เราทราบในความคิดเห็น
