วิธีการสร้างผังงานใน Word และ Excel

เครื่องมือของ Microsoft Office มีประสิทธิภาพมากขึ้นในการอัปเดตแต่ละครั้ง ทุกวันนี้ คุณไม่จำเป็นต้องมีแอพเฉพาะสำหรับโฟลว์ชาร์ต คุณสามารถสร้างผังงานใน PowerPoint, Word และแม้แต่ Excel

เราได้กล่าวถึงผังงานใน PowerPoint แล้ว ดังนั้นในบทความนี้ เราจะแสดงวิธีสร้างผังงานใน Word และ Excel เราจะใช้ Microsoft Office 2019 ในการสาธิต แต่คุณสามารถทำตามขั้นตอนเดียวกันได้โดยใช้ Office 2010 หรือ Office 365 หากเวอร์ชันชุดโปรแกรม Microsoft Office ของคุณไม่เก่ากว่า 2007 คุณสามารถสร้างผังงานโดยใช้วิธีการของเรา

วิธีการสร้างผังงานใน Word โดยใช้รูปร่าง

Microsoft Word เป็นโปรแกรมประมวลผลคำยอดนิยมที่ใช้กันทั่วโลกเพราะเข้ากันได้กับคอมพิวเตอร์ทุกเครื่อง เมื่อเวลาผ่านไป Word ได้พัฒนาเป็นบางสิ่งที่มากกว่าโปรแกรมประมวลผลคำธรรมดา และเพิ่มความนิยมอย่างต่อเนื่องในทุกแพลตฟอร์ม ตอนนี้มาพร้อมกับเครื่องมือวาดภาพและเครื่องมือออกแบบด้วย คุณจึงสามารถสร้างผังงาน สร้างบาร์โค้ด หรือแม้แต่สร้างการ์ดอวยพรได้

หนึ่งในเครื่องมือเหล่านั้นคือรูปร่าง การใช้เครื่องมือ Shapes เป็นวิธีที่ง่ายที่สุดในการสร้างโฟลว์ชาร์ตอย่างง่ายในขณะเดินทาง มาเริ่มกันที่ผังงานพื้นฐานโดยใช้ Shapes

เริ่มต้นด้วยเอกสารเปล่า

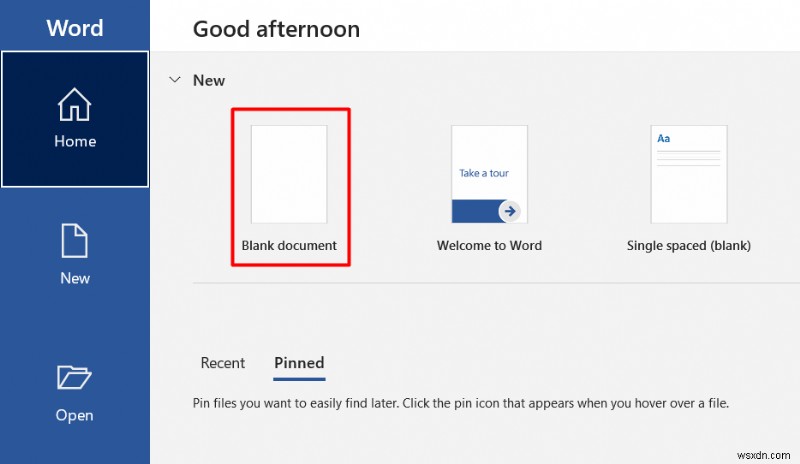

เมื่อคุณเปิด Microsoft Word คุณจะได้รับตัวเลือกให้เปิดเอกสารเปล่าโดยอัตโนมัติ เพียงคลิกที่เอกสารเปล่า ตัวเลือกและคุณก็พร้อมแล้ว

เปิดใช้งานเส้นตาราง

ขั้นตอนนี้เป็นทางเลือก แต่เราแนะนำเพราะจะทำให้ทุกอย่างง่ายขึ้น เส้นตารางจะช่วยให้คุณปรับขนาดทุกอย่างถูกต้องและวางองค์ประกอบผังงานแต่ละองค์ประกอบได้อย่างถูกต้อง หากไม่มีฟีเจอร์นี้ คุณอาจได้รูปทรงที่ไม่สม่ำเสมอและภาพวาดที่ไม่ตรงแนวซึ่งจะทำให้ผังงานของคุณดูไม่เป็นมืออาชีพ

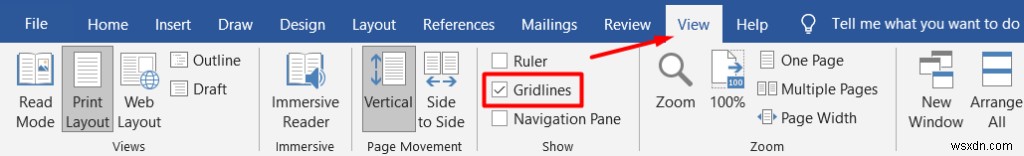

หากต้องการเปิดใช้งานเส้นตาราง ให้ไปที่ มุมมอง แท็บและคลิกที่ เส้นตาราง ช่องทำเครื่องหมาย

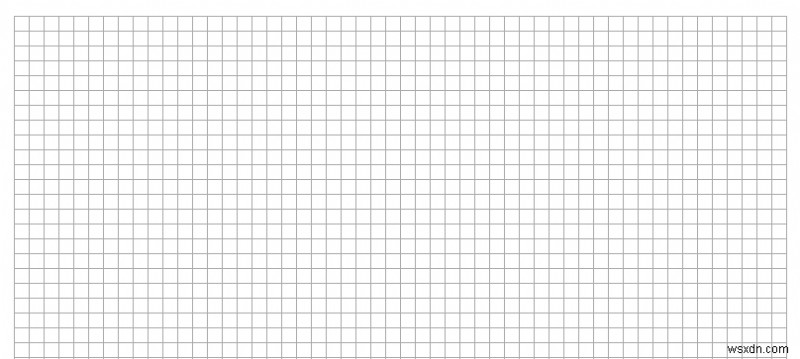

เอกสารของคุณจะมีลักษณะเหมือนในภาพด้านล่าง

แทรกรูปร่าง

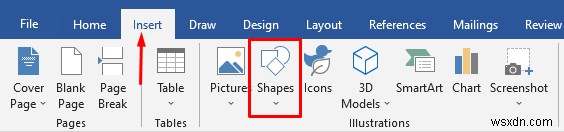

ไปที่ แทรก แท็บและคลิกที่ รูปร่าง ปุ่มเพื่อแสดงคอลเลกชันรูปร่างของ Word

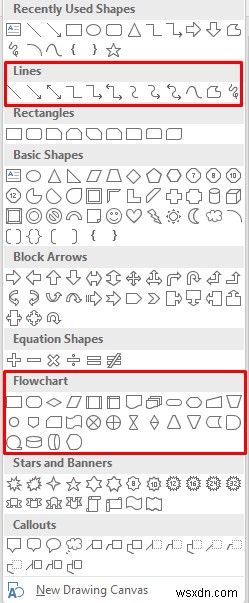

คุณจะสังเกตเห็นรูปร่างหลายประเภท

เราสนใจ ไลน์ และ ผังงาน รูปร่างเพื่อสร้างผังงานของเรา แต่ละรูปร่างใช้เพื่อวัตถุประสงค์ที่แตกต่างกัน แม้ว่ากฎเกณฑ์จะไม่ถูกกำหนดไว้เป็นตาย แต่การปฏิบัติตามคำแนะนำของ Word ถือเป็นแนวทางปฏิบัติที่ดี ตัวอย่างเช่น คุณควรใช้สี่เหลี่ยมผืนผ้าสำหรับขั้นตอนกระบวนการ และรูปทรงเพชรสำหรับจุดตัดสินใจ คุณสามารถค้นหาข้อมูลนี้ได้โดยวางตัวชี้เมาส์ไว้เหนือรูปร่างแต่ละรูป

ตอนนี้ มาเพิ่มรูปร่างแรกกัน เริ่มจากรูปทรงวงรีกันก่อน เปิดเมนูรูปร่าง เลือกวงรี แล้ววาดโดยคลิกและลากตัวชี้เมาส์

หลังจากที่คุณวาดรูปร่างแรกของคุณ คุณจะสังเกตเห็นแท็บใหม่ที่ด้านบนสุดของเอกสาร คุณได้รับการเข้าถึง รูปแบบ ที่คุณจะใช้เพื่อปรับเปลี่ยนรูปร่าง เพิ่มสี และอื่นๆ

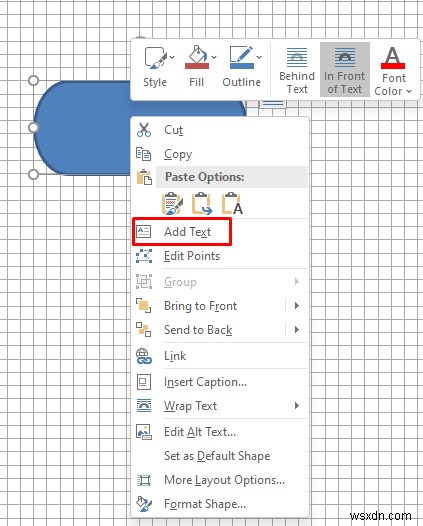

เมื่อต้องการเพิ่มข้อความลงในรูปร่างของคุณ ให้คลิกขวาที่รูปร่างและเลือก เพิ่มข้อความ จากเมนู

ตอนนี้ มาเพิ่มรูปร่างอื่นแล้วเชื่อมโยงเข้าด้วยกันโดยใช้เส้นเป็นตัวเชื่อม

ทำตามขั้นตอนก่อนหน้าเพื่อแทรกรูปสี่เหลี่ยมผืนผ้า

ถัดไป ไปที่ไลบรารีรูปร่าง และแทนที่จะเลือกรูปร่างจากประเภทผังงาน ให้เลือกลูกศรเส้นจากประเภทเส้น

เลือกรูปร่างแรกเพื่อดูจุดควบคุมในแต่ละด้านของรูปร่างของคุณ แล้วเลือกลูกศร คลิกที่แฮนเดิลล่างและลากลูกศรไปยังแฮนเดิลตรงกลางของรูปร่างที่สอง

ทำซ้ำขั้นตอนเหล่านี้โดยใช้รูปร่างและเส้นใดๆ ที่คุณต้องการสร้างผังงาน

วิธีการสร้างผังงานใน Word โดยใช้ SmartArt

SmartArt เป็นฟีเจอร์ใหม่ที่มาพร้อมกับเลย์เอาต์ที่สร้างไว้ล่วงหน้าสำหรับโฟลว์ชาร์ต แผนผังองค์กร ไดอะแกรมเวนน์ และอีกมากมาย แม้ว่าเครื่องมือ Shapes จะเพียงพอที่จะนำเสนอแนวคิดของคุณ แต่ SmartArt ก็ยกระดับไปอีกขั้นด้วยรูปลักษณ์ที่เป็นมืออาชีพมากขึ้นและช่วยคุณประหยัดเวลาได้

สร้างกราฟิก SmartArt ใน Word

สร้างเอกสารเปล่าใหม่และเปิดใช้งานเส้นตารางเหมือนที่คุณทำก่อนหน้านี้

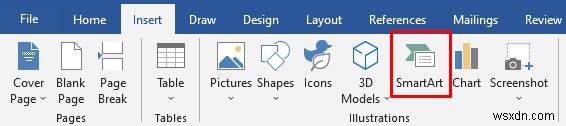

ไปที่ แทรก แท็บ และห่างจากปุ่มรูปร่างสองขั้นตอน คุณจะพบ SmartArt .

คลิกที่ SmartArt และหน้าต่างเทมเพลตจะเปิดขึ้น Word มีกราฟิก SmartArt ที่หลากหลาย แต่เราสนใจในกระบวนการ มาตรา.

เลือก กระบวนการเน้นภาพ ในหมวด กระบวนการ และคลิกที่ ตกลง ปุ่ม. เทมเพลตนี้ใช้เพื่อนำเสนอเวิร์กโฟลว์หรือกระบวนการทีละขั้นตอนด้วยสายตา

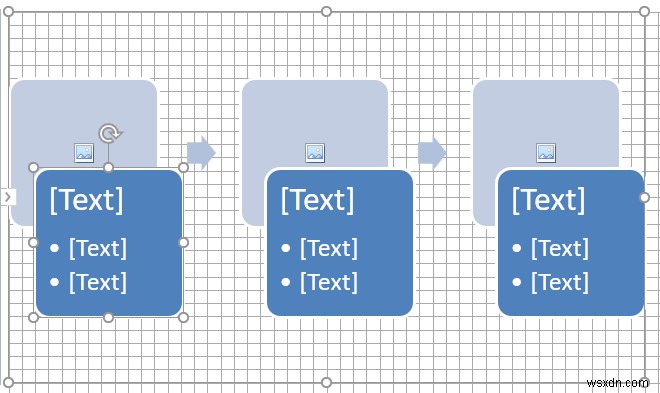

ตัวเลือกนี้จะสร้างรูปร่างที่สามารถมีรูปภาพ ข้อความ และลูกศรที่เชื่อมโยงกันในลำดับที่สมเหตุสมผล

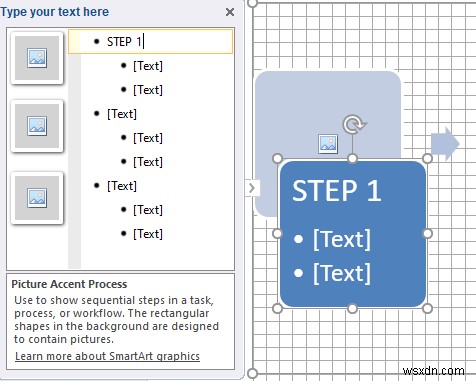

ถัดจากผังงาน คุณจะเห็นหน้าต่างพร้อมตัวเลือกการแก้ไขผังงาน คุณสามารถคลิกที่บานหน้าต่างข้อความเพื่อแทรกข้อความ และบนรูปร่างของรูปภาพที่เกี่ยวข้องเพื่อแทรกกราฟิกใหม่

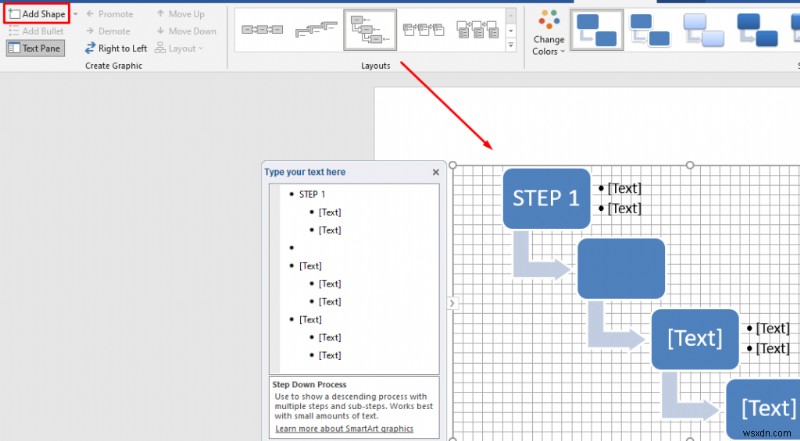

คุณยังสามารถปรับเปลี่ยนการออกแบบ SmartArt หลังจากสร้างได้ คุณสามารถแทรกรูปร่างใหม่ได้จากส่วน เพิ่มรูปร่าง ที่มุมซ้ายบน เปลี่ยนเลย์เอาต์เหมือนในภาพด้านบน เพิ่มสีใหม่ และอื่นๆ

การสร้างผังงานด้วยแม่แบบ SmartArt เป็นกระบวนการที่เร็วกว่าการแทรกรูปร่างด้วยตนเอง และผลลัพธ์ที่ได้จะดูเป็นมืออาชีพมากขึ้น อย่างไรก็ตาม บางครั้งการใช้รูปร่างตั้งแต่เริ่มต้นก็เป็นตัวเลือกที่ดีกว่า เพราะคุณสามารถควบคุมการออกแบบและปรับแต่งได้อย่างเต็มที่

วิธีการสร้างผังงานใน Excel ด้วยเครื่องมือรูปร่าง

Microsoft Excel ไม่ได้มีไว้สำหรับสร้างสเปรดชีตและทำคณิตศาสตร์เท่านั้น รองรับเครื่องมือสร้างกราฟิกต่างๆ ที่ใช้สร้างแผนภูมิ ฮิสโตแกรม กราฟ และอื่นๆ อีกมากมาย

ถ้าคุณใช้ Excel บ่อยกว่า Word คุณอาจใช้ Excel เพื่อสร้างผังงานได้เช่นกัน โดยพื้นฐานแล้วกระบวนการนี้เหมือนกับใน Word นี่คือวิธีสร้างผังงานตั้งแต่ต้นโดยใช้เครื่องมือ Shapes

ตั้งค่ากริด

ไม่ว่าคุณจะสร้างผังงานใน Excel หรือ Word ให้สร้างตารางผังงานเสมอ ช่วยให้คุณจัดตำแหน่งรูปร่างแผนผังลำดับงานได้อย่างเหมาะสม

เมื่อต้องการตั้งค่าเส้นตารางใน Excel ให้เริ่มต้นด้วยการเปลี่ยนความกว้างของคอลัมน์ แผ่นงาน Excel เป็นตารางอยู่แล้ว คุณเพียงแค่ต้องปรับแต่ง ความกว้างของคอลัมน์ควรเท่ากับความสูงของแถว

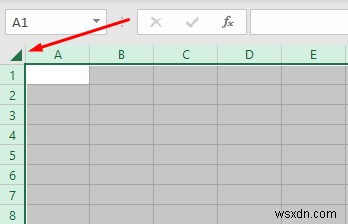

เริ่มต้นด้วยการเลือกเซลล์ทั้งหมดโดยคลิกที่ปุ่มมุมบนซ้ายบนเวิร์กชีตของคุณ

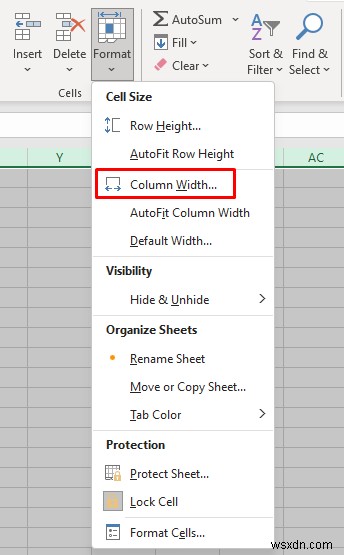

จากนั้นเลือก รูปแบบ ในส่วนเซลล์ของแท็บหน้าแรกแล้วเลือก ความกว้างของคอลัมน์ จากเมนู

โดยค่าเริ่มต้น ความสูงของแถวถูกตั้งค่าเป็น 15 จุด (20 พิกเซล) หากต้องการให้มีความกว้าง 20 พิกเซล ให้ตั้งค่าความกว้างของคอลัมน์เป็น 2.14 แล้วเลือก ตกลง .

ตอนนี้เรามีตารางแล้ว แต่มันใช้งานไม่ได้เหมือนใน Word เราจำเป็นต้องเปิดใช้งานคุณสมบัติจัดชิดเส้นตารางเพื่อให้รูปร่างจัดแนวตัวเองโดยอัตโนมัติกับเส้นกริดที่ใกล้ที่สุด

ไปที่ เค้าโครงหน้า แท็บ และเลือก จัดแนว . เลือก จัดชิดเส้นตาราง จากเมนูใหม่

แทรกรูปร่าง

การเพิ่มรูปร่างใน Excel จะทำงานเหมือนกับใน Word

ไปที่ แทรก คลิกที่ รูปร่าง และเลือกรูปร่างผังงานแรกของคุณ

วาดรูปร่างโดยการลากตัวชี้เมาส์

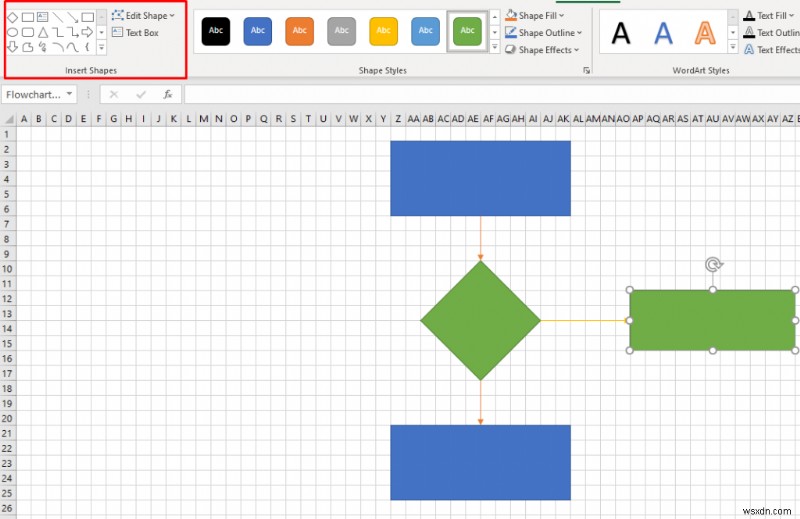

คุณจะสังเกตเห็นแท็บรูปแบบรูปร่างปรากฏที่ด้านบน ดังที่คุณเห็นในภาพด้านบน เหมือนกับใน Microsoft Word ส่วนควบคุม ตัวเลือก และปุ่มทั้งหมดทำงานเหมือนกันทุกประการ

คุณสามารถเลือกรูปร่างอื่นจาก แทรกรูปร่าง ที่มุมบนซ้ายและเพิ่มไว้ใต้ส่วนแรก จากนั้นเชื่อมต่อพวกเขาด้วยลูกศร เปลี่ยนสี และเพิ่มรูปร่างต่อไปเพื่อทำให้ผังงานของคุณสมบูรณ์

วิธีการสร้างผังงานใน Excel โดยใช้ SmartArt

วิธีที่เร็วที่สุดในการสร้างผังงานใน Excel คือการใช้กราฟิก SmartArt ฟีเจอร์นี้ทำงานเหมือนกับใน Word และขั้นตอนที่คุณต้องทำเพื่อสร้างโฟลว์ชาร์ต SmartArt นั้นโดยพื้นฐานแล้วจะเหมือนกัน

สร้างกราฟิก SmartArt ใน Excel

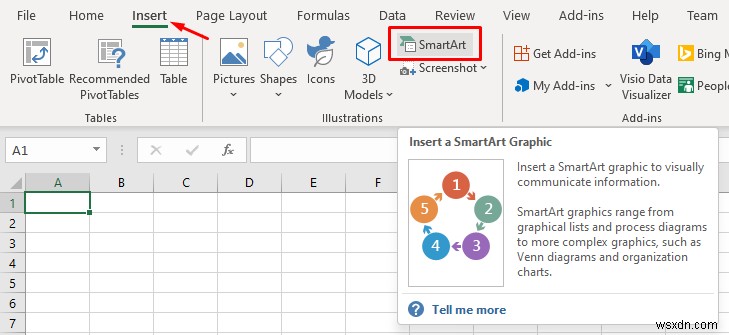

SmartArt ใน Excel จะเหมือนกับใน Word ไปที่ แทรก แท็บและคลิกที่ SmartArt ปุ่ม.

หน้าต่างที่มีเทมเพลตผังงาน SmartArt จะเปิดขึ้น ดูเหมือนใน Word ไม่มีความแตกต่างระหว่างสองสิ่งนี้ ดังนั้น โปรดดูส่วนของเราเกี่ยวกับวิธีสร้างผังงานใน Word โดยใช้ SmartArt หากคุณต้องการความช่วยเหลือ ตัวเลือกการจัดรูปแบบและการแก้ไขผังงานทั้งหมดเหมือนกันเช่นกัน

เครื่องมือสร้างผังงานที่คุณชื่นชอบคืออะไร

Microsoft Word และ Excel นั้นยอดเยี่ยมไม่แพ้กันสำหรับการออกแบบผังงาน และคุณสามารถใช้กราฟิก SmartArt กับทั้งคู่ได้ อันไหนที่คุณชอบทำผังงาน? บอกเราในความคิดเห็นด้านล่างซึ่งเป็นซอฟต์แวร์ที่คุณชื่นชอบสำหรับการสร้างผังงานและทำไม
